| Miejsce pochodzenia: | USA |
| Nazwa handlowa: | General Electric |
| Orzecznictwo: | CO.CQ |
| Numer modelu: | HE693THM884G |
| Opis |

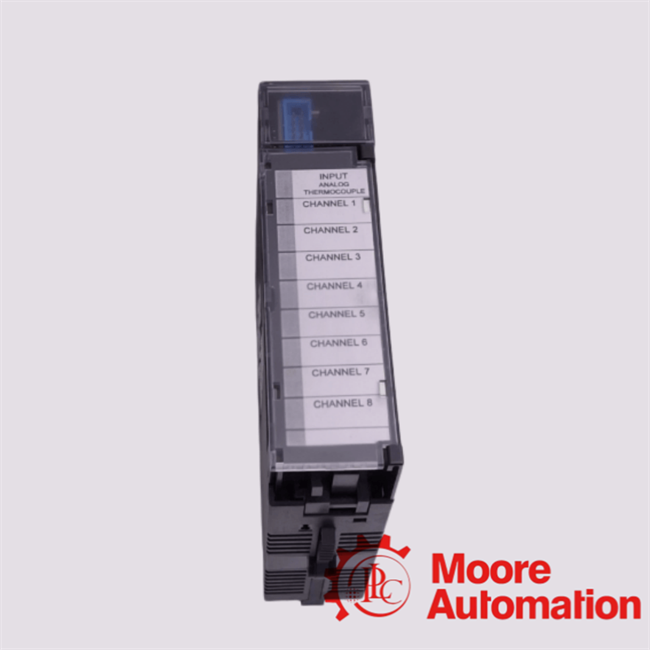

HE693THM884G jest 8-kanałowym modułem wejściowym termoparów, który łączy czujniki termoparów bezpośrednio z sterownikiem sterowania sterowanym.co oznacza, że nie są wymagane zewnętrzne nadajniki ani przetworniki sygnału.Jest częścią rodziny modulu termoelementów wysokiej rozdzielczości firmy Horner, wykorzystywanego do precyzyjnego monitorowania temperatury przemysłowej.
| Dane techniczne karty danych | |
| Architektura wejściowa | |
| Liczba kanałów | 8 niezależnych wejść termopary |
| Bezpośrednie podłączenie czujnika | Brak wymagania warunkowania sygnału zewnętrznego |
| Przetwarzanie sygnałów | Całkowicie zintegrowana modulowa konwersja |
| Wydajność rozdzielczości i konwersji | |
| Rozdzielczość temperatury | 0.1°C (tryb wysokiej rozdzielczości) |
| Typ konwersji A/D | 18-bitowy integracyjny konwerter |
| Czas konwersji | ~ 5 ms na cykl kanału |
| Prędkość skanowania | do ~40 kanałów/sekundę |
| Charakterystyka elektryczna | |
| Impedancja wejściowa | > 20 MΩ |
| Zużycie energii | ~100 mA @ 5 VDC |
| Maksymalna tolerancja przeciążenia | ± 35 V |
| Dokładność i integralność sygnału | |
| Typowa dokładność | ±1°C (większość typów termoparów) |
| Współczynnik odrzucenia w trybie wspólnym (CMRR) | > 100 dB |
| Bez hałasu | Kondycjonowanie sygnału klasy przemysłowej w trudnych warunkach |
| Często zadawane pytaniaHE693THM884GModuł wejściowy termopary |
W sprawieHE693THM884Gmoduł wejściowy termopary wykorzystuje w pełni zintegrowaną architekturę nagrywania analogiczno-cyfrową o wysokiej rozdzielczości,umożliwiające bezpośrednie połączenie z sygnałami EMF termoelektrycznych niskiego poziomu z wielu typów termoparów przy jednoczesnym wykonaniu linearyzacji pokładowejKompensacja połączeń na zimno i konwersja cyfrowa bez zewnętrznego sprzętu klimatyzującego sygnał.
W sprawieHE693THM884Gmoduł wykorzystuje 18-bitowy podsystem konwersji A/D o wysokiej rozdzielczości w połączeniu z wbudowanymi algorytmami kompensowania połączeń zimnych,umożliwiające precyzyjną linearyzację napięcia termoelektrycznego i zapewniające dokładną transdukcję temperatury we wszystkich obsługiwanych kanałach wejściowych termoparów.
W sprawieHE693THM884GModuł wejściowy termopar zawiera kondycjonowanie wejściowe na każdy kanał i obwody o wysokiej impedancji (> 20 MΩ) w celu zminimalizowania skutków obciążenia,w ten sposób zachowanie integralności sygnału i zapewnienie stabilnego pozyskiwania sygnałów termoparów na poziomie mikrowoltów w hałaśliwych środowiskach przemysłowych.
W sprawieHE693THM884Gmoduł wykonuje sekwencyjne skanowanie wielokrotne w ośmiu kanałach wejściowych termopłynów, osiągając zoptymalizowaną przepustowość przy przybliżonej łącznej prędkości skanowania 40 kanałów na sekundę,zapewnienie aktualizacji danych deterministycznych w cyklach sterowania sterownikiem.
W sprawieHE693THM884GModuł wejściowy termopar zawiera zaawansowane wykrywanie otwartego obwodu, monitorowanie usterek na kanał i programowalną logikę progu alarmu,generujące dyskretne sygnały diagnostyczne mapowane do pamięci PLC do wykrywania anomalii procesu w czasie rzeczywistym.
