A06B-6102-H245 #H520 General Electric Fanuc Spindle Amplifier Drive Module do zastosowań CNC o wysokiej wydajności

Name: A06B-6102-H245 #H520 General Electric Fanuc Spindle Amplifier Drive Module do zastosowań CNC o wysokiej wydajności
Brand: MOORE AUTOMATION LIMITED
SKU: A06B-6102-H245 #H520
Price: Zbywalny USD
Availability: InStock

Szczegóły Produktu:

Miejsce pochodzenia:	USA
Nazwa handlowa:	General Electric
Orzecznictwo:	CO.CQ
Numer modelu:	A06B-6102-H245 #H520

Szczegółowe informacje

Miejsce pochodzenia:

USA

Nazwa handlowa:

General Electric

Orzecznictwo:

CO.CQ

Numer modelu:

A06B-6102-H245 #H520

MPN:

A06B-6102-H245 #H520

Szereg:

Seria alfa

Moc wyjściowa:

56KW

Prąd wyjściowy:

198 A

Aplikacja:

CNC o wysokiej wydajności

Wsparcie osi:

Pojedyncza oś wrzeciona

Technika Kontroli:

Sinusoidalny PWM (IGBT)

Podkreślić:

High Light

Podkreślić:

56 kW wysokiej mocy

Interfejs seryjny typu 1

Ślad śladu zatwierdzony przez CE

Informacje handlowe

Minimalne zamówienie:

Cena:

inquiries

Szczegóły pakowania:

nowe i oryginalne z fabryczną plombą

Czas dostawy:

2-3 dni robocze

Zasady płatności:

T/T

Możliwość Supply:

Wymaga

Opis produktu

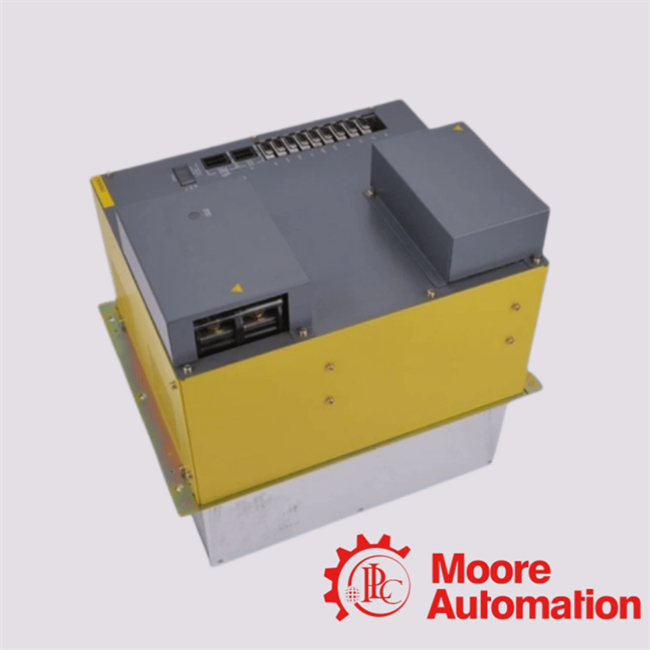

A06B-6102-H245 #H520 Moduł napędowy wzmacniacza spindla Fanuc General Electric

Wysokiej wydajności moduł napędowy wzmacniacza węzła zaprojektowany do wymagających zastosowań CNC, zapewniający wyjątkową moc i precyzję dla środowisk przemysłowych.

Specyfikacje techniczne

Parametry	Szczegóły specyfikacji
Oznaczenie modelu	Moduł Alfa Spindle (SPM-45)
Numer części	A06B-6102-H245 #H520
Moc wejściowa nominalna	56 kW
Zakres napięcia wejściowego	283-325 Vdc (z modułu zasilania alfa)
Narysowany prąd wyjściowy	198 A
Maksymalne napięcie wyjściowe	230 VAC
Interfejs sterowania	Typ 1 / Standardowa specyfikacja
Główne sterowanie obwodu	PWM z falą sinusową z mostem IGBT
Mechanizm chłodzenia	Zewnętrzne chłodzenie wentylatorem wymuszonym powietrzem (podwójne zlewki)
Waga i wymiary	~ 22 kg. 380 mm H × 300 mm W × 307 mm D

Podstawowe cechy wydajności

Władza wejściowa: 56 kW / 198 A Maksymalny prąd wyjściowy Umożliwia głębokie obróbki obróbkowe dużych elementów roboczych.Umożliwia maszynie CNC wydobycie twardych materiałów takich jak tytan lub hartowana stal przy wysokich szybkościach usuwania materiałów bez zatrzymania się lub spadku obrotowości, maksymalnie zwiększając przepustowość sklepu.
Interfejs sterowania: Typ 1 Komunikacja seryjna z wsparciem HRV w spindle Standardowy cyfrowy system zamkniętej pętli typu 1 łączy się bezpośrednio z sterownikami Fanuc 0-D, 16/18/21 i 16i/18i/21i.Kontrolowanie wektora wysokiej reakcji (HRV) minimalizuje falę prądu, co pozwala na doskonałe zsynchronizowanie wrzeciona z osiami serwo dla bezbłędnego wyciągania nici i szybkiego tworzenia formy.
Sufiks certyfikacji: #H520 Specyfikacja zatwierdzona CE Zapewnia zgodność z międzynarodowymi normami bezpieczeństwa i zmniejsza hałas elektryczny.Zawiera zintegrowaną osłonę hałasu, która zapobiega napęd spindle od powodowania cross-talk lub zakłóceń elektrycznych z wrażliwych skali liniowych, sondy pomiarowe lub sieci lokalnych obiektów.

Inżynierskie doświadczenie

"Kiedy wymieniacie rozbity moduł SPM-45, nigdy nie wymieniajcie tylko wewnętrznej płyty zasilania A20B-1007-0591 lub karty ostrzałowej A20B-2002-0080, znajdującej się w warsztacie.Fanuc dopasowuje i dostosowuje te wewnętrzne płyty w fabrycePonadto zawsze sprawdzaj podczas montażu podwójne zewnętrzne wentylatory chłodzące znajdujące się na tylnym zlewie;Ograniczony przepływ powietrza jest pierwszą przyczyną przedwczesnych awarii mostów IGBT na tych 300mm szerokości ramy. "

- Inżynier remanufacturing systemów CNC

Częste pytania

Jakie konkretne alarmy Fanuc wskazują bezpośrednio na awarię napędu węzła?

Częste usterki wyświetlane na podwójnym 7-segmentowym wyświetlaczu LED obejmują alarm 01 (przekręt w obwodzie głównym), alarm 09 (przegrzewanie sekcji zasilania obwodów głównych),i Alarmy 24/25 (błąd komunikacji seryjnej pomiędzy CNC a modułem wrzeciona)Jeśli którykolwiek z tych kodów się zablokuje, oznacza to awarię w elektroniki mocy modułu lub desce sterującej.

Czy ten dysk może być używany jako bezpośrednia wymiana dla A06B-6102-H245 z innym sufiksem jak #H500?

Tak, w prawie wszystkich przypadkach. #H520 po prostu oznacza fabrycznie skonfigurowany ślad zgodności CE.Protokoły kontroli typu 1 pozostają całkowicie identyczne z innymi modelami H245, umożliwiając natychmiastową wymianę plug-and-play.

Czy ten moduł napędowy łączy się bezpośrednio z 3-fazową siecią elektroenergetyczną fabryki?

Jako część modułowego systemu Fanuc Alpha, A06B-6102-H245 nie przyjmuje surowego wejścia AC.Musi być połączony za pośrednictwem wspólnego przewodnika prądu stałego (283-325 Vdc) bezpośrednio z dedykowanym modułem zasilania Fanuc (PSM), który obsługuje przychodzące napięcie linii produkcyjnej.

Udowodniona skuteczność

"Jednostka napędowa identyczna A06B-6102-H245 #H520 została niedawno wykorzystana do odnowy ciężkiej stopowej wiertarki w zakładzie produkcyjnym lotnictwa.Praca w środowisku narażonym na ciągły pył grafitowy i zmienne temperatury, zamknięta konstrukcja modułu z przymusowym powietrzem utrzymała zerowy wynik awarii w rygorystycznych cyklach produkcji w trzech zmianach. "
