IS200VSPAH1A
Opis działania

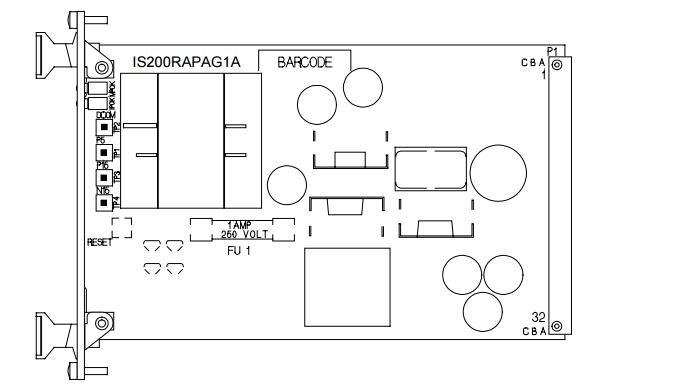

Płyta zasilająca do szaf rack IS200RAPA (RAPA) akceptuje wejście fali prostokątnej 48 V, 25 kHz i zapewnia:
• Napięcia sterujące DC wymagane przez inne płyty w szafie z płytami Innovation SeriesTM (przez złącze P1).
• Funkcje „Power ON” i „Master RESET” do sterowania. Dwa wskaźniki LED i cztery punkty testowe dostarczają informacji diagnostycznych na płytce (jeden bezpiecznik jest również przewidziany). Płyta RAPA jest montowana w szafie z płytami z serii Innovation. Płyta RAPA zawiera również procesor hosta magistrali równoległej. Wszystkie standardowe sygnały magistrali są przesyłane przez złącze P1. Obecnie dostępne są dwie wersje funkcjonalne płyty RAPA: IS200RAPAG1A_ _ i IS200RAPAG1B_ _. Istnieją niewielkie różnice w tolerancjach napięcia wyjściowego i odniesienia.
Funkcja resetowania Linia PSEN na złączu P1 zapewnia zasilanie logiczne pod ochroną RESETU napięcia i Master
Funkcje RESET.
• Po włączeniu zasilania linia PSEN będzie niska przez 100 milisekund po tym, jak sygnał wejściowy do regulatora 5 V dc będzie większy niż 9 V dc, a 5 V dc będzie większy niż 4,6 V dc.
Przy wyłączeniu zasilania (lub spadku mocy) linia PSEN będzie utrzymywana na niskim poziomie, gdy wejście regulatora 5 V prądu stałego spadnie poniżej 9 V prądu stałego. Główny przycisk RESET (umieszczony na panelu przednim płyty RAPA) pociągnie PSEN do niskiego poziomu po naciśnięciu przycisku, a PSEN pozostanie niski przez 100 milisekund po zwolnieniu przycisku RESET. Przeciągnięcie niskiego poziomu PSEN z płyty zewnętrznej przez minimum 30 mikrosekund wymusi RESET, a PSEN pozostanie niski przez minimum 100 milisekund lub do momentu zwolnienia linii PSEN.
Identyfikacja płytki szeregowej Na płycie znajduje się szeregowe 1024-bitowe urządzenie pamięci. Ta pamięć jest zaprogramowana z identyfikacją płyty i informacjami o wersji. Dostęp do informacji odbywa się za pośrednictwem pojedynczej linii danych BRDID na złączu P1.
