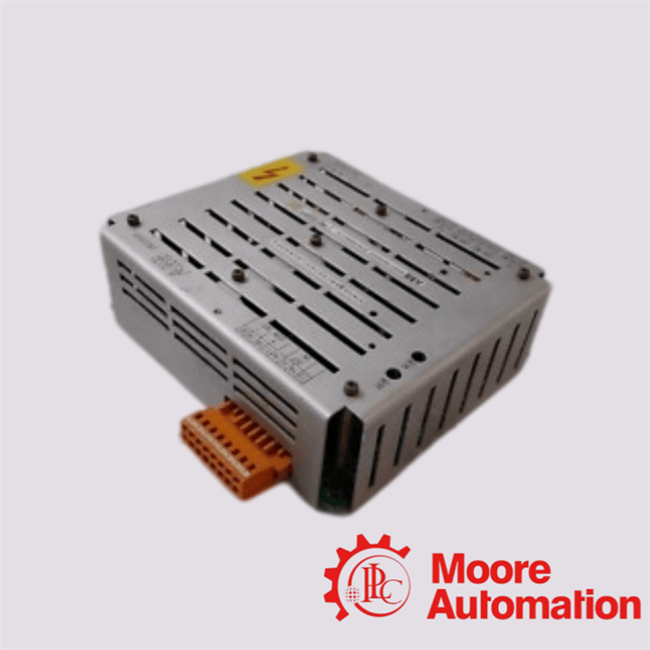

Dokładna tożsamość produktu
Poniższa tożsamość i funkcja są zgodne z Opisem Sprzętu ABB 3BHS102402 E83 dla systemu wzbudzenia UNITROL F.
| Oficjalne pole | Zweryfikowana wartość |
|---|---|
| Producent | ABB |
| Oznaczenie modułu | UNS0868A-P, Wariant V2 |
| Numer zamówieniowy | HIEE305120R2 |
| Typ produktu | Zewnętrzny moduł zasilania |
| Kontekst systemu | System wzbudzenia UNITROL F |
| Funkcja podstawowa | Zapewnia zasilanie napięciowe dla modułu POW-1 zintegrowanego w jednostce UNITROL F. |
Zweryfikowane dane elektryczne
| Parametr | Wartość opublikowana przez ABB |
|---|---|
| Zakres wejściowy AC V2 | 127 do 213 VAC |
| Zakres wejściowy DC V2 | 82 do 312 VDC |
| Zakres częstotliwości AC | 50 do 600 Hz |
| Wyjście główne | 240 VDC, ±10%, 40 W |
| Wyjście kontroli styku | +24 VDC, ±10%, 16 W |
| Wymiary | 178 × 155 × 58 mm |
| Masa | 750 g |
| Stopień ochrony | IP20 przy zachowaniu wymagań montażowych ABB |
| Wysokość instalacji | Maksymalnie 2000 m n.p.m. |
| Zaciski przyłączeniowe | Zaciski sprężynowe WAGO typu 231 o przekroju 2,5 mm² |
Projekt funkcjonalny
Ścieżki zasilania AC i DC
ABB opisuje wejścia AC i DC, które są rozdzielone przed przetwornicą podwyższającą napięcie, wspierając koncepcję zasilania redundantnego.
Nadzór stanu wejścia
Napięcia wejściowe AC i DC są monitorowane. Obecność AC i DC jest sygnalizowana przez diody LED AC ON i DC ON.
Opcja ciągłości 240 VDC
Podczas krótkich przerw w zasilaniu DC, wyjście 240 VDC może być podtrzymywane przez zewnętrzny kondensator podłączony do wskazanych zacisków wyjściowych.
Zasilanie styku 24 VDC
Napięcie kontroli styku jest galwanicznie izolowane, ograniczone prądowo i zabezpieczone przed zwarciem zgodnie z opisem ABB.
Weryfikacja uwzględniająca cykl życia
Zanotuj pełny numer zamówieniowy, oznaczenie modułu i oznaczenie V2 z tabliczki znamionowej.
Potwierdź zakresy źródeł AC/DC, obwody wyjściowe, przypisanie zacisków i ochronę szafy.
Postępuj zgodnie z dokumentacją sprzętu ABB i używaj wykwalifikowanego personelu do inspekcji i instalacji przy odłączonym zasilaniu.
