MR-D05UDL3M-B MITSUBISHI Servo Komunikacyjny Kabel Sygnałowy Do Wzmacniacza MR-J4

Name: MR-D05UDL3M-B MITSUBISHI Servo Komunikacyjny Kabel Sygnałowy Do Wzmacniacza MR-J4
Brand: MOORE AUTOMATION LIMITED
SKU: MR-D05UDL3M-B
Price: Zbywalny USD
Availability: InStock

Szczegóły Produktu:

Miejsce pochodzenia:	JAPONIA
Nazwa handlowa:	MITSUBISHI
Orzecznictwo:	CO.CQ
Numer modelu:	MR-D05UDL3M-B

Szczegółowe informacje

Miejsce pochodzenia:

JAPONIA

Nazwa handlowa:

MITSUBISHI

Orzecznictwo:

CO.CQ

Numer modelu:

MR-D05UDL3M-B

Typ:

Kabel funkcji bezpieczeństwa STO (Safe Torque Off).

Długość:

3 metry (3 m)

Koniec napędu:

Formowane 8-pinowe dedykowane złącze CN8

Koniec kontroli:

Otwarte/gołe luźne przewody (warkocz)

Ocena bezpieczeństwa:

PL d/e (ISO 13849-1) / SIL 2/3 (IEC 61508)

Podkreślić:

High Light

Podkreślić:

MR-D05UDL3M-B Zastąpienie

Integracja STO na poziomie sprzętu

100% oryginalny standard fabryczny

Informacje handlowe

Minimalne zamówienie:

Cena:

inquires

Szczegóły pakowania:

nowe i oryginalne z fabryczną plombą

Czas dostawy:

2-3 dni robocze

Zasady płatności:

T/T

Możliwość Supply:

Wymaga

Opis produktu

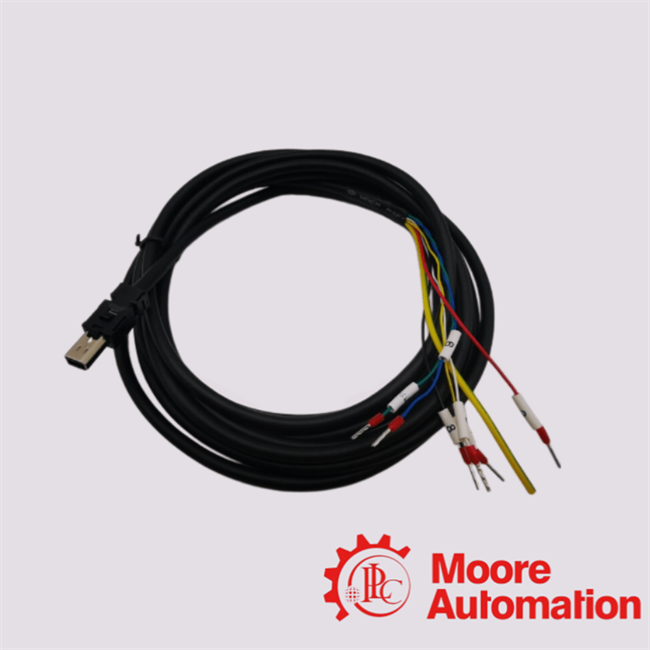

MR-D05UDL3M-B MITSUBISHI Servo Komunikacyjny Kabel Sygnałowy Do Wzmacniacza MR-J4

Zaprojektowany z wstępnie odlewanym złączem CN8 i 3-metrowym ogonemMitsubishi MR-D05UDL3MBKabel zapewnia bezpośrednią integrację na poziomie sprzętu dla krytycznych funkcji Safe Torque Off (STO).Wyeliminuje ryzyko przypadkowego uruchomienia maszyny podczas konserwacji bez konieczności pełnego ponownego uruchomienia systemu sterowaniaDzięki temu jest on niezbędnym ogniwem bezpieczeństwa dla wysokiej przepustowości wieloosiowych ogniw robotycznych, centrów obróbki CNC i zautomatyzowanych linii montażowych półprzewodników.

Specyfikacje techniczne

Parametry	Szczegóły specyfikacji
Producent	Mitsubishi Electric
Numer modelu	MR-D05UDL3M-B
Kategoria produktów	Kabel sygnałowy serwokomunikacyjny
Dedykowana funkcja	Funkcja bezpieczeństwa w przypadku wyłączenia bezpiecznego momentu obrotowego (STO)
Kompatybilna seria serwo	MELSERVO MR-J4 (np. MR-J4-A, MR-J4-B, MR-J4-GF) / MR-J3-D05
Interfejs napędu	CN8 InterfejsDedykowany złącze (8-Pin)
Interfejs sterownika	Otwarte / gołe końcówki przewodów lotniczych (rodzaj drutu z ogonem)
Długość kabla	3 metry(ok. 9,84 stopy)
Standardy zgodności	EN ISO 13849-1 PL d/e, IEC 61508 SIL 2/3

Podstawowe parametry i wartość zakupu

Dedykowana funkcja: STO (Safe Torque Off)
Wartość:Bezpieczeństwo maszyny bez cyklu mocy pozwala operatorom bezpiecznie usunąć korki lub wykonać konserwację poprzez odcięcie mocy silnikabezW ten sposób eliminuje się 5-10-minutowe opóźnienie w ponownym uruchomieniu, wspólne ze starszymi systemami bezpieczeństwa, chroniąc pracowników, utrzymując jednocześnie wysoką wydajność produkcji.
Interfejs napędu: CN8 Dedicated Connector
Wartość:Ponieważ ten złącze jest zaprojektowany przez Mitsubishi specjalnie dla portu MR-J4 CN8, eliminuje błędy podłączeń, luźne połączenia i hałas sygnału.Oszczędza to inżynierom na miejscu godziny rozwiązywania problemów podczas integracji systemu i zapobiega kosztownym uszkodzeniom sprzętu z powodu wadliwego okablowania DIY.
Interfejs sterownika: otwarte / gołe końce
Wartość:Uniwersalna kompatybilność sprzętowa.jakikolwiekZespół zakupowy nie musi szukać bardzo specyficznych łączników łączących marki.

Uwaga inżyniera

"Nasz starszy inżynier automatyki zauważa:Przy konfigurowaniu pętli bezpieczeństwa dla systemu MELSERVO MR-J4 pomijanie dedykowanego kabla MR-D05UDL3M-B i próba wyciągnięcia złącza DIY często wywołuje przerywane "E6.1" lub "E7".1 awarie układu bezpieczeństwa spowodowane słabą osłonąJeśli instalacja obejmuje wysokiej częstotliwości wieloosiowe operacje obok linii wysokiego napięcia, zdecydowanie zalecamy tę fabrycznie formowaną wersję 3 metrów; its specialized internal twisted-pair shielding guarantees zero signal cross-talk and ensures your safety loop consistently meets international SIL 3 compliance thresholds during third-party factory audits. "

Często zadawane pytania dotyczące modelu

P: Czy mogę używać kabla MR-D05UDL3M-B ze standardowymi wzmacniaczami serwo serii MR-J3 lub nowszymi serwami serii MR-J5?

A: Ten kabel jest zaprojektowany specjalnie dlaInterfejs CN8serii Mitsubishi MR-J4 (takich jak modele MR-J4-B lub MR-J4-A) oraz specjalistycznego modułu logicznego bezpieczeństwa MR-J3-D05.o pojemności nieprzekraczającej 10 W.

Pytanie: Dlaczego ten kabel ma gołe/lecące przewody zamiast dwustronnego, formowanego złącza?

Odpowiedź: konstrukcja "flying-lead" jest bardzo celowa dla kompatybilności fabrycznej.Na drugim końcu, gołe przewody pozwalają integratorom systemu na przewodowanie sygnałów STO bezpośrednio dojakikolwiekurządzenia bezpieczeństwa wielu marek na panelu sterującym, w tym przekaźniki Siemens SIRIUS, sterowniki Allen-Bradley Guardmaster lub sieci bezpieczeństwa Omron, bez poszukiwania niestandardowych adapterów.

P: Co się stanie, jeśli długość 3 metrów jest za krótka dla układu szafki sterującej?

Odpowiedź: Nie zaleca się łączenia kabli bezpieczeństwa, ponieważ zagraża to integralności osłony wymaganej przez normy bezpieczeństwa ISO 13849-1.Powinieneś zdobyćMR-D05UDL5M-B(5-metrowy wariant) zamiast ręcznie przedłużać 3-metrową linię, zapewniając, że zawieszenie awaryjne na poziomie sprzętu pozostaje w pełni chronione przed interferencją elektromagnetyczną (EMI).
