Opis

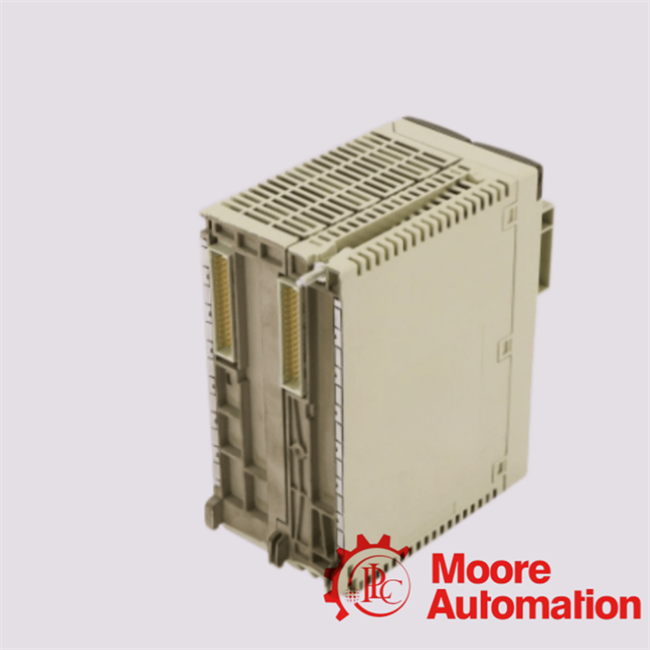

The TSXP573634Mto wysokowydajny moduł procesora Unity z platformy automatyki Schneider Electric Modicon Premium, zaprojektowany z myślą o deterministycznym sterowaniu przemysłowym, rozbudowie sterowników PLC obsługujących wiele szaf oraz zarządzaniu wejściami/wyjściami o dużej gęstości. Działa w środowisku Unity Pro / EcoStruxure Control Expert, zapewniając scentralizowany rdzeń procesora do wykonywania logiki automatyzacji w czasie rzeczywistym w rozproszonych architekturach sterowania.Procesor ten obsługuje komunikację Ethernet TCP/IP, łączność szeregową RS485 i modułową rozbudowę szafy, umożliwiając integrację zarówno ze starszymi, jak i nowoczesnymi sieciami przemysłowymi. Jest przeznaczony do zastosowań wymagających szybkiego wykonywania instrukcji, alokacji dużej pamięci i planowania wielu zadań, dzięki czemu nadaje się do złożonych systemów produkcyjnych, automatyzacji procesów i kontroli infrastruktury.Architektonicznie,TSXP573634Mobsługuje do 16 szaf (konfiguracja 4/6/8 gniazd) lub 8 szaf (konfiguracja 12 gniazd), przy maksymalnej pojemności systemu wynoszącej 128 gniazd we/wy, zapewniając skalowalną elastyczność wdrażania w średnich i dużych systemach automatyki.

Więcej danych technicznych

Często zadawane pytania dotycząceTSXP573634M

P1: Jaka jest funkcjonalna rola plikuTSXP573634Mw topologii automatyki Modicon Premium?

A1:
The TSXP573634Mpełni funkcję centralnego silnika wykonawczego (moduł CPU) odpowiedzialnego za cykliczne przetwarzanie zadań, skanowanie wejść/wyjść w czasie rzeczywistym oraz realizację logiki deterministycznej w ramach stelażowego systemu automatyki Modicon Premium. Organizuje zadania główne, szybkie zadania i procedury sterowane zdarzeniami w ramach architektury wykonawczej Unity Pro.

Pytanie 2: Jak działaTSXP573634Mwdrożyć szybkie deterministyczne przetwarzanie instrukcji w przemysłowych pętlach sterowania?

A2:
TheTSXP573634Mosiąga deterministyczne wykonanie poprzez wielozadaniowe jądro planowania, obsługujące:

• 1 główne zadanie cykliczne
• 1 szybkie zadanie deterministyczne
• Do 64 zadań wyzwalanych zdarzeniami

Wykonywanie instrukcji boolowskich może osiągnąć około 0,12 µs na operację (bez konfiguracji PCMCIA), umożliwiając sterowanie z bardzo niskimi opóźnieniami w procesach automatyzacji, w których czas jest krytyczny.

P3: Jakie są możliwości rozbudowy w szafie serwerowej i skalowalność modułowaTSXP573634Marchitektura systemu?

A3:
The TSXP573634Mobsługuje model konfiguracji topologii z dwoma stojakami:

• Do 8 stojaków (konfiguracja 12 gniazd)
• Do 16 stojaków (konfiguracja 4/6/8 gniazd)
• Maksymalna gęstość systemu: 128 gniazd we/wy

Ta modułowa skalowalność umożliwia wdrożenie zarówno w kompaktowych systemach sterowania na poziomie maszyny, jak i dużych rozproszonych sieciach automatyzacji procesów.

P4: Jakie protokoły komunikacyjne i interfejsy fizyczne są wbudowane wTSXP573634Marchitektura procesora?

A4:
TheTSXP573634Mintegruje wieloprotokołowe interfejsy komunikacji przemysłowej, w tym:

• Ethernet TCP/IP (RJ45, 10/100BASE-TX)
• Łącze szeregowe RS485 (złącze mini DIN, 19,2–115 kbit/s)
• Obsługa architektury Unity Pro Transparent Ready

Interfejsy te umożliwiają współpracę z systemami SCADA, panelami HMI i rozproszonymi sieciami we/wy.

Pytanie 5: W jaki sposóbTSXP573634Mzarządzać segmentacją pamięci i trwałością danych w Unity Pro?

A5:
TheTSXP573634Mwykorzystuje hybrydową architekturę pamięci składającą się z:

• Wewnętrzna pamięć RAM (podstawowa): 192 kB programu/danych
• Rozszerzona pamięć RAM z PCMCIA:
  • Pamięć programu: do 1792 kB
  • Pamięć danych: 192 kB dedykowane
• Zewnętrzna pamięć PCMCIA: do 16 MB

Obsługuje również strukturalne strefy pamięci, takie jak:

• %MW (słowa wewnętrzne)
• %Mi (bity wewnętrzne, do 16 384)
• Pamięć bloków funkcyjnych (DFB/EFB do 64 kB)
