Opis produktu

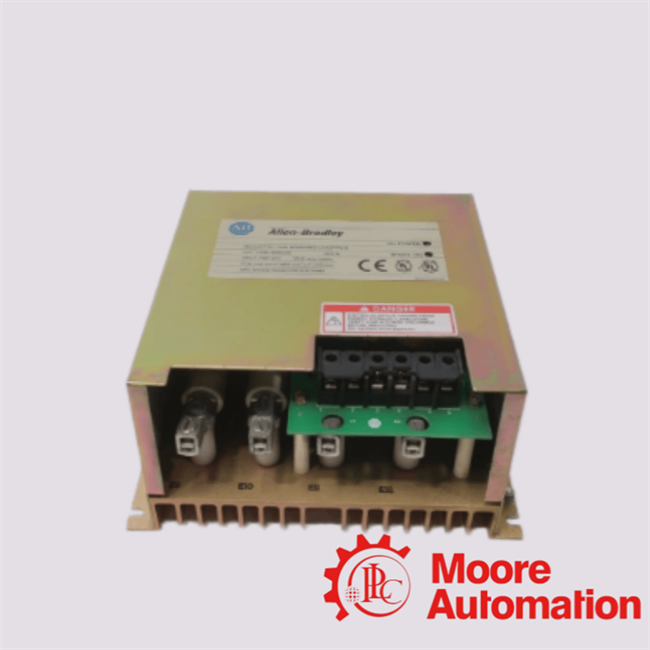

Allen-Bradley1336-WB035jest to moduł dynamicznego koła hamulcowego klasy 460 VAC zaprojektowany do użytku w ramach platformy 1336 regulowanego napędu częstotliwości (AFD) przez Rockwell Automation.Zapewnia aktywny mechanizm regulacji napięcia przycisku prądu stałego poprzez umożliwienie kontrolowanego rozpraszania energii silnika regeneracyjnego poprzez zewnętrzny rezystor hamulcowy.

Funkcjonalnie1336-WB035działający jako szybki interfejs przełączania oparty na IGBT,monitorowanie napięcia łącza prądu stałego układu napędowego i uruchamianie, gdy energia regeneracyjna powoduje przekroczenie przez autobus prądu stałego wstępnie określonego progu (zwykle około 750 VDC)Po uruchomieniu moduł szybko włącza rezystor hamulcowy do obwodu, przekształcając nadmiar energii elektrycznej w energię cieplną,w ten sposób zapobiegając awariom nad napięciem w autobusie prądu stałego i warunkom jazdy.

Ten śmigłowiec hamulcowy jest specjalnie zaprojektowany dla systemów sterowania silnikami przemysłowymi o napięciu 380-480 VAC, szczególnie tych, które wymagają dużych obciążeń inercyjnych, częstych cykli spowolnienia,lub regeneracyjne warunki pracyJest szeroko stosowany w zastosowaniach takich jak przenośniki, żurawie, dźwignie, wirówki i inne systemy ruchu, w których wymagany jest kontrolowany moment hamulcowy.

Kluczowe cechy konstrukcyjne 1336-WB035zawierają zdolność prądu hamulcowego 35 A RMS, kompatybilność z zewnętrznymi bankami rezystorów (zwykle przy minimalnym oporze około 9 Ω),i integracja z starszymi architekturami napędowymi serii Allen-Bradley 1336Jednostka jest zaprojektowana do pracy jako część skoordynowanego systemu z napędowym prostownikiem, kondensatorami prądu stałego i obwodami ochrony termicznej.

• Narysowany prąd hamowania RMS:35 A
• Maksymalna zdolność regeneracyjna prądu:W zależności od zastosowania (dopuszczalne krótkotrwałe przeciążenie)
• Ochrona przed prądem:Koordynacja bezpieczników zewnętrznych (drogę ochrony F1/F2 w układzie napędowym)
• Ochrona termiczna:Wewnętrzny przełącznik termiczny wyłącza działanie podczas przegrzania
• Zachowanie zabezpieczone:Moduł wyłącza moc hamowania w warunkach wysiłku termicznego, w przypadku zredukowanego lub zerowego momentu obrotowego hamowania

 P1: Jaka jest podstawowa funkcja konwersji energii elektrycznej1336-WB035w silniku serii 1336?

A1:
W sprawie1336-WB035działa jako moduł dynamicznego koła hamulcowego, którego podstawową funkcją jest rozpraszanie regenerowanej energii silnika poprzez przełączanie zewnętrznego rezystora hamulcowego przez przewód prądu stałego.Systemy napędowe regulowane częstotliwością,1336-WB035zapobiega warunkom nadprężenia przy autobusie prądu stałego podczas opóźnienia, umożliwiając kontrolowane rozpraszanie energii poprzez szybkie przełączanie układów śmigłowych opartych na IGBT.

P2: Jak1336-WB035wdrożyć ograniczenie nad napięcia poprzez wewnętrzną topologię półprzewodników?

A2:
W sprawie1336-WB035utilizes an Insulated Gate Bipolar Transistor (IGBT) switching element to monitor DC bus voltage and dynamically engage the braking resistor when the bus reaches approximately 750 VDC turn-on thresholdArchitektura przełącznika zamkniętej pętli zapewnia precyzyjne zaciskanie szczytów napięcia regeneracyjnego w warunkach napędowych klasy 460 VAC.

P3: Jakie są nominalne wartości elektryczne i zasięg eksploatacyjny urządzenia1336-WB035Moduł?

A3:
W sprawie1336-WB035jest zaprojektowany do średnio napiętych systemów napędowych przemysłowych o następujących podstawowych parametrach:

• Kompatybilność wejściowa AC: systemy 380 / 415 / 460 VAC
• Narysowany poziom aktywacji przycisku prądu stałego: ~ 750 VDC
• Pojemność prądu hamulcowego ciągłego: 35 A RMS na obciążeniu równoważnym
• Klasa zastosowań: układy napędowe o regulacyjnej częstotliwości 460 VAC
• Ścieżka rozpraszania mocy: sieć zewnętrznego rezystora hamulcowego

Parametry te określają jego przydatność do spowolnienia obciążenia o wysokiej bezwładności i częstych cykli regeneracyjnych.

P4: W jaki sposób1336-WB035koordynować z zewnętrznymi rezystorami hamulcowymi w architekturze rozpraszania energii?

A4:
W sprawie1336-WB035funkcjonuje jako szybki interfejs przełączania pomiędzy prądem stałym a zewnętrznym rezystorem hamulcowym. Nie rozprasza samodzielnie energii masowej, lecz reguluje przepływ prądu do obciążenia rezystywnego,umożliwiające kontrolowane przekształcanie energii kinetycznej w ciepło, utrzymując w ten sposób stabilność połączenia prądu stałego podczas zdarzeń regeneracyjnych.

P5: Co wyróżnia1336-WB035od konwencjonalnych zespołów rezystorów hamulcowych w systemach napędowych przemysłowych?

A5:
W przeciwieństwie do rezystorów hamowania biernego,1336-WB035wprowadza aktywną warstwę elektronicznego przełączania umożliwiającą:

• Dynamiczne zaangażowanie hamulca z kontrolowaną szerokością impulsu
• Precyzyjna regulacja napięcia przycisku prądu stałego
• Poprawa zarządzania cieplnym banków rezystorów
• Integracja do inteligentnych systemów ochrony napędu

W ten sposób system hamowania z pasywnego rozpraszania energii do kontrolowanego zarządzania energią regeneracyjną.
