| Miejsce pochodzenia: | USA |
| Nazwa handlowa: | Bently Nevada |
| Orzecznictwo: | CO.CQ |
| Numer modelu: | 3500/15 (106M1079-01+106M1081-01) |

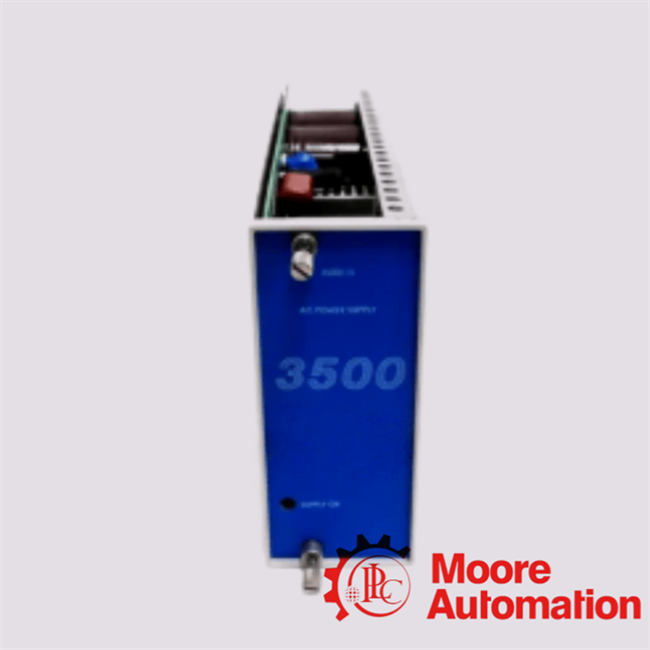

OpisDodatkowo, moduł 3500/15 (106M1079-01 + 106M1081-01) to uniwersalny, modułowy system zasilania AC/DC przeznaczony dla platformy ochrony maszyn Bently Nevada 3500. Zapewnia on stabilizowane, wysokowydajne zasilanie elektryczne dla wszystkich modułów zainstalowanych w szafie 3500, gwarantując ciągłe działanie krytycznych funkcji monitorowania stanu i ochrony.Razem moduły te tworzą redundantną architekturę zasilania o połowie wysokości, zdolną do konwersji szerokiego zakresu napięć wejściowych AC na stabilne wyjścia DC wymagane przez moduły systemu 3500.Dodatkowo, moduł 3500/15 (106M1079-01 + 106M1081-01) jest redundancja zasilania na poziomie systemu. Pojedyncza szafa może zawierać jeden lub dwa zasilacze, gdzie każdy z nich jest w stanie samodzielnie zasilać cały system. Po zainstalowaniu dwóch modułów działają one w konfiguracji podstawowy-zapasowy, umożliwiając płynne przełączanie awaryjne bez przerywania funkcji ochrony maszyn.Moduł obsługuje wymianę podczas pracy (hot-swap), co pozwala na wymianę lub konserwację zasilacza bez wyłączania szafy, pod warunkiem, że aktywny jest zasilacz pomocniczy. Zapewnia to maksymalną dostępność systemu w krytycznych środowiskach przemysłowych, takich jak systemy monitorowania produkcji energii, ropy i gazu oraz ciężkich maszyn wirujących.Dodatkowo, moduł 3500/15 (106M1079-01 + 106M1081-01)
| Dane techniczne Parametry | |
| Charakterystyka wejściowa elektryczna |
Zakres napięcia wejściowego: |
| 85 do 264 VAC RMS (uniwersalne wejście AC) |
Częstotliwość wejściowa: |
| 47 do 63 Hz | Kompatybilność: |
| Globalne przemysłowe systemy zasilania AC (klasa 110V / 220V / 230V) | |
| Specyfikacje środowiskowe | Temperatura pracy: |
| ok. –30°C do +65°C (typowa dla przemysłu) |
Temperatura przechowywania: |
| do –40°C do +85°C |
Wilgotność: |
Często zadawane pytania dotyczące zaawansowanej inżynieriiModuł 3500/15 (106M1079-01 + 106M1081-01)
4. Jakie mechanizmy konwersji elektrycznej są wbudowane w moduł 3500/15 (106M1079-01 + 106M1081-01), aby obsłużyć przemysłowe wejścia AC?Moduł 3500/15 (106M1079-01 + 106M1081-01)
działa jako redundantny system modułów zasilania AC/DC, dostarczając stabilizowane i izolowane zasilanie do wszystkich modułów szafy 3500. Wykorzystuje konfigurację z dwoma modułami, aby zapewnić nieprzerwane dostarczanie napięcia i odporność na błędy na poziomie systemu.
2. W jaki sposób moduł 3500/15 (106M1079-01 + 106M1081-01) implementuje redundancję, aby osiągnąć dostarczanie mocy bez pojedynczego punktu awarii?Moduł 3500/15 (106M1079-01 + 106M1081-01)
wykorzystuje podwójną, niezależną architekturę zasilania działającą w trybie równoległej redundancji. Jeśli jeden moduł ulegnie awarii, drugi płynnie przejmuje pełne obciążenie bez przerwy, zapewniając ciągłe działanie szafy.
3. Dlaczego modularne parowanie modułów 106M1079-01 i 106M1081-01 w module 3500/15 (106M1079-01 + 106M1081-01) jest kluczowe dla systemów monitorowania przemysłowego o wysokiej dostępności?
Konfiguracja z dwoma modułami zapewnia podział obciążenia, równoważenie termiczne i izolację błędów. Taka architektura jest niezbędna w krytycznych środowiskach, gdzie ciągłe monitorowanie maszyn wirujących nie może tolerować przerw w zasilaniu.
4. Jakie mechanizmy konwersji elektrycznej są wbudowane w moduł 3500/15 (106M1079-01 + 106M1081-01), aby obsłużyć przemysłowe wejścia AC?Moduł 3500/15 (106M1079-01 + 106M1081-01)
przeprowadza konwersję AC na DC przy użyciu wysokowydajnych obwodów konwersji mocy impulsowej, zapewniając stabilne wyjście DC z regulowanymi poziomami napięcia dla modułów systemu 3500 znajdujących się niżej w łańcuchu.5. W jaki sposób moduł 3500/15 (106M1079-01 + 106M1081-01)
utrzymuje stabilność napięcia przy dynamicznych zmianach obciążenia w całej szafie 3500?
Moduł zawiera sprzężenie zwrotne regulacji napięcia i kompensację obciążenia dynamicznego, zapewniając stałe wyjście nawet wtedy, gdy wiele modułów monitorujących jednocześnie dostosowuje swoje profile zużycia energii. miyazheng520
