| Miejsce pochodzenia: | USA |
| Nazwa handlowa: | Bently Nevada |
| Orzecznictwo: | CO.CQ |
| Numer modelu: | 3500/25 (149369-01+135473-01) |

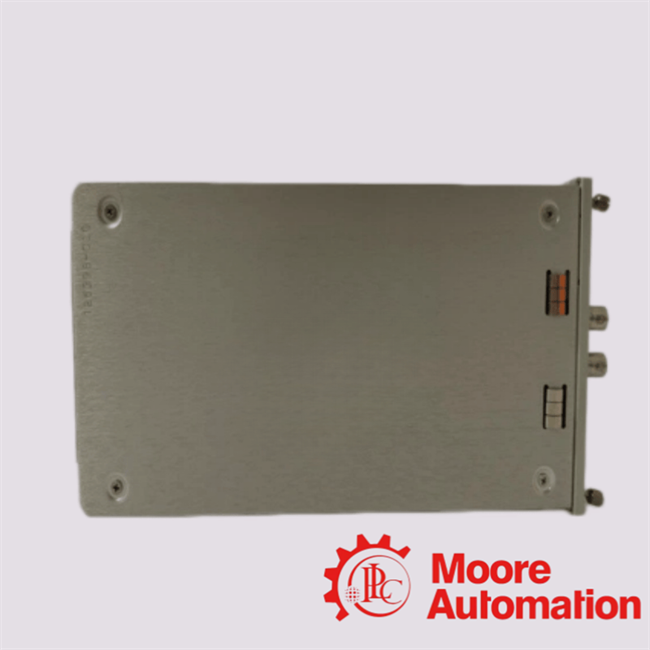

Moduł 3500/25 (149369-01 + 135473-01) Enhanced Keyphasor Module to precyzyjny, dwukanałowy moduł kondycjonowania sygnału i odniesienia fazowego, przeznaczony do integracji z systemem ochrony maszyn Bently Nevada 3500.Działa jako krytyczny interfejs odniesienia obrotowego, odbierając sygnały wejściowe z czujników zbliżeniowych lub przetworników magnetycznych i konwertując je na deterministyczne cyfrowe sygnały Keyphasor. Sygnały te reprezentują precyzyjną pozycję kątową wału i są niezbędne do synchronicznej analizy wibracji, pomiarów wektorowych i zaawansowanego monitorowania stanu.Architektonicznie moduł jest zaimplementowany jako karta dwukanałowa o połowie wysokości, co pozwala na efektywne wykorzystanie przestrzeni w szafie, przy jednoczesnym zachowaniu wysokiej wierności sygnału. Obsługuje konfiguracje I/O zarówno izolowane, jak i nieizolowane (za pośrednictwem modułu I/O 135473-01), umożliwiając wdrożenie w złożonych środowiskach przemysłowych, gdzie wymagana jest izolacja sygnału i integralność systemu.Moduł3500/25 (149369-01 + 135473-01) rozszerza tradycyjną funkcjonalność Keyphasor, oferując rozszerzone możliwości przetwarzania sygnału, ulepszoną wydajność przy niskich prędkościach i kompatybilność z systemami starszymi. Jest w pełni kompatybilny wstecznie z wcześniejszymi modułami, wprowadzając jednocześnie zaawansowane funkcje, takie jak obsługa sygnałów wielokrotnych zdarzeń i konfigurowalne wyzwalanie.W zastosowaniach o wysokiej niezawodności, takich jak turbiny, sprężarki i generatory, moduł dostarcza dokładne sygnały czasowe raz na obrót lub wielokrotne zdarzenia na obrót, umożliwiając precyzyjny pomiar prędkości obrotowej, kąta fazowego i parametrów wektora wibracji. Nadaje się również do architektur Triple Modular Redundant (TMR), gdzie dwa moduły działają równolegle, aby zapewnić redundancję i odporność na błędy.
| Charakterystyka wejściowa | |
| Obsługiwane przetworniki: |
|
| Zakres napięcia wejściowego: |
|
| Minimalna impedancja wejściowa: | ≥ 21,8 kΩ |
| Wydajność częstotliwości i prędkości | |
| Zakres częstotliwości wejściowej: | 0,017 Hz do 20 kHz (1 do 1 200 000 obr./min) |
| Zakres prędkości wyjściowej: |
1 do 99 999 obr./min |
| Dokładność: |
|
1. Jaką podstawową rolę funkcjonalną pełni moduł3500/25 (149369-01 + 135473-01) w systemie ochrony maszyn o wysokiej integralności?
Moduł3500/25 (149369-01 + 135473-01) działa jako moduł Keyphasor®, dostarczając precyzyjne sygnały odniesienia fazowego niezbędne do synchronicznej analizy wibracji. Umożliwia dokładną korelację między pozycją obrotową wału a dynamicznymi danymi wibracyjnymi, zwiększając tym samym dokładność diagnostyczną w krytycznych urządzeniach wirujących.
2. W jaki sposób moduł 3500/25 (149369-01 + 135473-01) zapewnia determinizm sygnału i dokładność czasową w pomiarach prędkości obrotowej?
Moduł3500/25 (149369-01 + 135473-01) wykorzystuje wysokorozdzielcze kondycjonowanie sygnału i algorytmy detekcji przejścia przez zero w celu utrzymania deterministycznego taktowania. Jego architektura minimalizuje drgania i opóźnienia, zapewniając, że zdarzenia wyzwalane fazowo są spójnie zsynchronizowane z znacznikami obrotu wału.
3. Dlaczego dwukanałowa architektura modułu 3500/25 (149369-01 + 135473-01) jest uważana za korzystną pod względem redundancji i niezawodności?
Moduł3500/25 (149369-01 + 135473-01) integruje dwa niezależne kanały wejściowe Keyphasor, umożliwiając redundantne pozyskiwanie sygnałów. Ta dwoistość zwiększa odporność systemu, pozwalając na ciągłe działanie nawet w przypadku awarii jednego kanału, wspierając tym samym środowiska monitorowania o wysokiej dostępności.
4. Jakie rodzaje wejść przetworników są kompatybilne z modułem 3500/25 (149369-01 + 135473-01) i w jaki sposób akceptuje on różne modalności sygnałów?
Moduł3500/25 (149369-01 + 135473-01) obsługuje różnorodne sygnały wejściowe, w tym czujniki zbliżeniowe i przetworniki magnetyczne. Jego konfigurowalne obwody kondycjonowania sygnału pozwalają na adaptację do różnych poziomów napięcia, charakterystyk przebiegu i geometrii instalacji.
5. W jaki sposób moduł 3500/25 (149369-01 + 135473-01) przyczynia się do zaawansowanych metodologii analizy wibracji, takich jak generowanie wykresów orbitalnych i Bode'a?
Poprzez zapewnienie stabilnego i dokładnego odniesienia fazowego, moduł3500/25 (149369-01 + 135473-01) umożliwia stosowanie zaawansowanych technik analitycznych, takich jak wykresy orbitalne, analiza wektorów polarnych i diagramy Bode'a. Metodologie te opierają się na spójności fazowej, którą moduł zapewnia z wysoką precyzją.
