Opis produktu

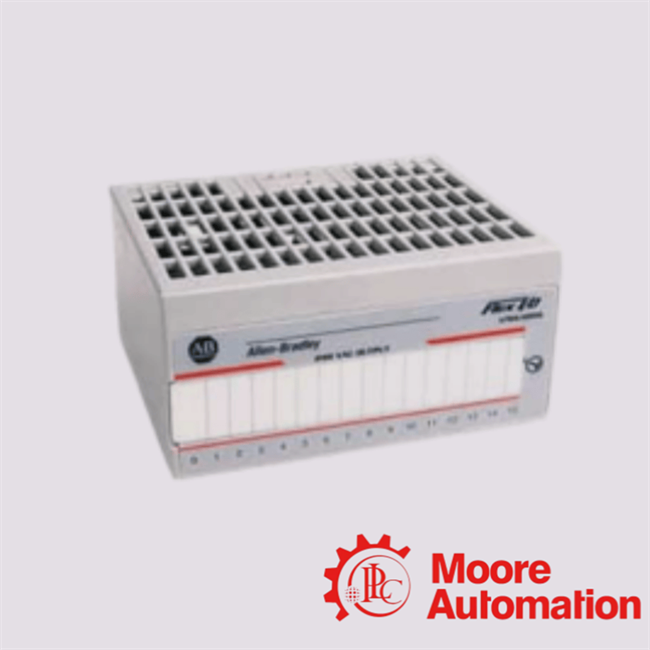

Moduł 1794-OM8 firmy Allen-Bradley to cyfrowy moduł wyjściowy Flex I/O przeznaczony do rozproszonych systemów sterowania przemysłowego. Należy do serii 1794 Flex I/O, umożliwiając modularne, skalowalne i montowane w terenie architektury I/O dla aplikacji PLC i DCS. Moduł 1794-OM8 to kompaktowy, 8-punktowy cyfrowy moduł wyjściowy AC przeznaczony do rozproszonych systemów Flex I/O, zapewniający niezawodne sterowanie przełączaniem wysokiego napięcia w środowiskach automatyki przemysłowej.

1. Jaka jest podstawowa funkcja operacyjna modułu 1794-OM8 w rozproszonej architekturze sterowania Flex I/O?

Moduł 1794-OM8 działa jako 8-kanałowy cyfrowy moduł wyjściowy AC, służąc jako interfejs aktywacji na poziomie pola, który konwertuje logiczne polecenia wydawane przez sterownik na sygnały przełączania AC o wysokim napięciu dla obciążeń przemysłowych. Jest to integralny element modularnego ekosystemu Flex I/O.

2. W jaki sposób moduł 1794-OM8 zarządza przełączaniem obciążeń AC o wysokim napięciu, zachowując jednocześnie niezawodność na poziomie systemu?

Moduł 1794-OM8 wykorzystuje elementy przełączające półprzewodnikowe (tyrystorowe), umożliwiając kontrolowane przewodzenie obciążeń AC w nominalnym zakresie około 159–264 V AC, przy jednoczesnym zachowaniu przewidywalnego zachowania elektrycznego w stanie włączonym i wyłączonym.

3. Jakie ograniczenia pojemności obciążenia elektrycznego określają zakres operacyjny modułu 1794-OM8?

Moduł 1794-OM8 obsługuje maksymalny prąd wyjściowy 0,5 A na kanał i łączną pojemność około 4 A na moduł, co czyni go odpowiednim dla średnio obciążonych siłowników przemysłowych, takich jak styczniki i cewki.

4. Dlaczego moduł 1794-OM8 stosuje nieizolowaną architekturę kanałów i jakie ma to implikacje?

Moduł 1794-OM8 przyjmuje nieizolowaną konfigurację wyjściową w celu optymalizacji kompaktowości i efektywności kosztowej. Oznacza to jednak, że wszystkie kanały dzielą wspólne odniesienie, co wymaga starannego projektowania systemu, aby uniknąć zakłóceń międzykanałowych lub niezamierzonych interakcji obciążeń.

5. W jaki sposób moduł 1794-OM8 integruje się z jednostkami bazowymi terminali i infrastrukturą komunikacyjną magistrali?

Moduł 1794-OM8 nie współpracuje bezpośrednio z okablowaniem polowym; zamiast tego jest podłączany do dedykowanych jednostek bazowych terminali (np. 1794-TBN, TBNF, TBNK, TBNFK), które zapewniają zaciski okablowania i łączność magistrali dla dystrybucji zasilania i komunikacji.
