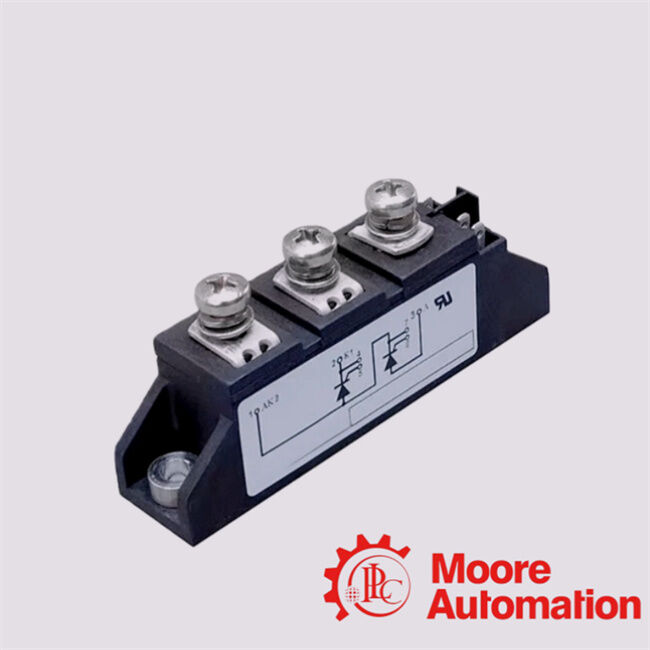

MCC95-16IO1B Bezpośrednio połączona z miedzią płytka bazowa Al2O3 -ceramiczna

Charakterystyka urządzenia elektrycznego i opakowania

• Podwójne tirystory w jednym module: zawiera dwa SCR połączone szeregowo do kontrolowanego przełączania i korekty AC/DC.

• Nomierna napięcie: do 1600 V powtarzające się napięcie w stanie wyłączonym/odwrotnym (V)_RRM/V_DRM) nadaje się do regulacji mocy napięcia linii.

• Prąd nominalny: średni prąd naprzód ~ 116 A, RMS w stanie aktywnym do ~ 180 A.

• Wysoka zdolność przepływowa: może obsługiwać wysokie niepowtarzające się prądy przepływowe (np. ~ 2,25 kA).

• Wstrzykiwacz bramy: Typowy niski prąd i napięcie wstrzykiwacza, ułatwiające sterowanie obwodami sterownika.

• Temperatura pracy: standardowy zakres przemysłowy do ~ 125 °C.

• Standardowy pakiet: JEDEC TO-240AA dla zgodności z branżą i łatwości montażu.

Zalety termiczne i mechaniczne

• Płytka bazowa ceramiczna Al2O3 bezpośrednio związana miedzią (DCB): dostarczawysoka przewodność cieplnaa takżedoskonała izolacja elektryczna, zwiększając rozpraszanie ciepła i niezawodność w przypadku dużej mocy.

• Planowe pasywne chipy: Zwiększają długoterminową stabilność i przewidywalne właściwości blokowania w szerokim zakresie temperatur.

• 3600 V napięcie izolacyjne: wysoka izolacja wytrzymuje napięcie między końcówkami zasilania a podstawą modułu.

• Standardowy ślad przemysłowy: Kompaktny i szeroko kompatybilny zarys modułu dla paneli sterujących i zlewek.

MCC95‐16IO1B wyróżnia się w scenariuszach kontroli mocy przemysłowej, w których wymagane jest solidne przełączanie AC/DC i obsługa dużego prądu:

Kontrola mocy i konwersja

• Sterowane wyprostowarki: Używane do konwersji prądu przemiennego na prądu stałego z regulowaną mocą wyjściową (np. w źródłach zasilania i napędów prądu stałego).

• Regulacja mocy prądu przemiennego: regulacja kąta fazy dla zmiennej mocy prądu przemiennego dostarczanej do obciążeń.

• Przekształcacze mocy i falowniki: Szczególnie w fazach częstotliwości linii, w których sterowanie SCR jest skuteczne.

Silniki napędowe i automatyka

• Kontrola silnika AC z miękkim uruchomieniem: ograniczenia prądu i naprężenia mechanicznego podczas uruchamiania silników.

• Kontrolery silników prądu stałego: zapewniają regulowaną moc silników prądu stałego i przemysłowych systemów trakcyjnych.

Przemysłowe i procesowe zastosowania

• Oświetlenie i regulacja temperatury: regulacja fazowa dla lamp lub grzejników o dużej mocy.

• UPS i źródła zasilania: Używane w fazach wysokiej niezawodności wyprostowarek.

• Ładowarki akumulatorów i elektronika napędowa.

Dodatkowe zastosowania

• Przełączniki statyczne i przekaźniki w stanie stałym do stabilnego przełączania bez zużycia mechanicznego.

• Kontrola temperatury i procesu w piecach przemysłowych, piecach i sprzęcie do pracy cieplnej.
