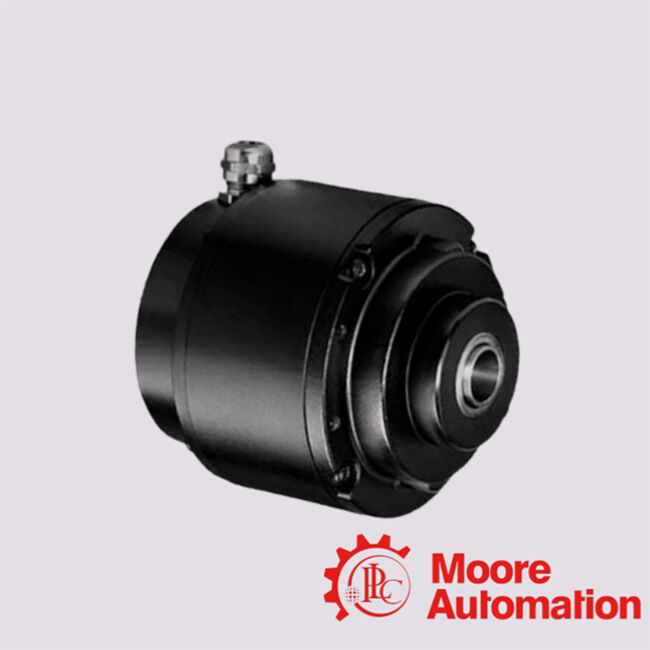

HOG10DN1024I INCREMENTAL ENCODER

Wyjście inkrementalne z 1024 impulsami na obrót (PPR) — dobra rozdzielczość dla precyzyjnego sprzężenia zwrotnego.

•   Sygnały wyjściowe obejmują kanały kwadraturowe (np. K1/A, K2/B) plus odniesienie/indeks (K0/Z) i wersje odwrócone dla interfejsu różnicowego.

•    Sterownik wyjściowy zazwyczaj HTL (sterownik liniowy o wysokim progu) odpowiedni dla przemysłowych interfejsów PLC na długich odcinkach kabli (do ~350 m).

•     Wersje TTL/RS422 dostępne na życzenie dla alternatywnych standardów sygnałowych.

• Mechaniczne i środowiskowe

• Wytrzymała konstrukcja mechaniczna

  •   — obudowa z odlewanego ciśnieniowo aluminium i łożyska hybrydowe zapewniające dłuższą żywotność. Ślepy wał drążony

  • konfiguracja, zazwyczaj z otworem 16 mm (16H7) do bezpośredniego montażu na wałach silników.  Wysokie dopuszczalne obciążenia promieniowe/osiowe — obsługuje wały o dużym obciążeniu (≈450 N osiowe, 600 N promieniowe).

  • Szeroki zakres temperatur pracy

  • (około -40 °C do +100 °C). Stopień ochrony IP66

  • , odporny na wnikanie pyłu i wody — idealny do trudnych warunków przemysłowych. Izolacja wału do 2,8 kV

  • dla bezpieczeństwa elektrycznego i odporności. Odporność na wstrząsy/wibracje

  • (wstrząsy do 300 g, wibracje do 20 g). HOG10DN1024I nadaje się do szerokiego zakresu przemysłowych zadań sterowania ruchem i automatyzacji dzięki swojej precyzji, wytrzymałości i niezawodnym wyjściom elektrycznym:

1. Sterowanie ruchem i sprzężenie zwrotne

 Systemy serwo i napędy w pętli zamkniętej — zapewniają sprzężenie zwrotne w czasie rzeczywistym dla kontroli prędkości i pozycji.

•  Maszyny CNC i robotyka — dokładne sygnały impulsowe pomagają uzyskać precyzyjną kontrolę pozycji.

• 2. Wykrywanie prędkości i kierunku

Systemy przenośników i indeksowania — śledzą ruch, obliczają prędkość i wykrywają kierunek wału.

•  Sterowanie silnikiem — używane z PLC, kontrolerami ruchu lub napędami do monitorowania obrotu i prędkości.
• 3. Automatyzacja przemysłowa

 Maszyny pakujące — zapewniają powtarzalny ruch w środowiskach o dużej prędkości.

•  Maszyny drukarskie i tekstylne — niezawodne sprzężenie zwrotne w miejscach występowania wibracji i pyłu.

• 4. Trudne środowiska przemysłowe

Ciężkie maszyny i huty stali — wytrzymałość i stopień ochrony IP66 sprawiają, że nadaje się do ekstremalnych warunków.

• Obsługa materiałów i dźwigi — dokładne informacje o obrocie są wprowadzane do logiki sterowania w celu zapewnienia bezpieczeństwa i koordynacji.
