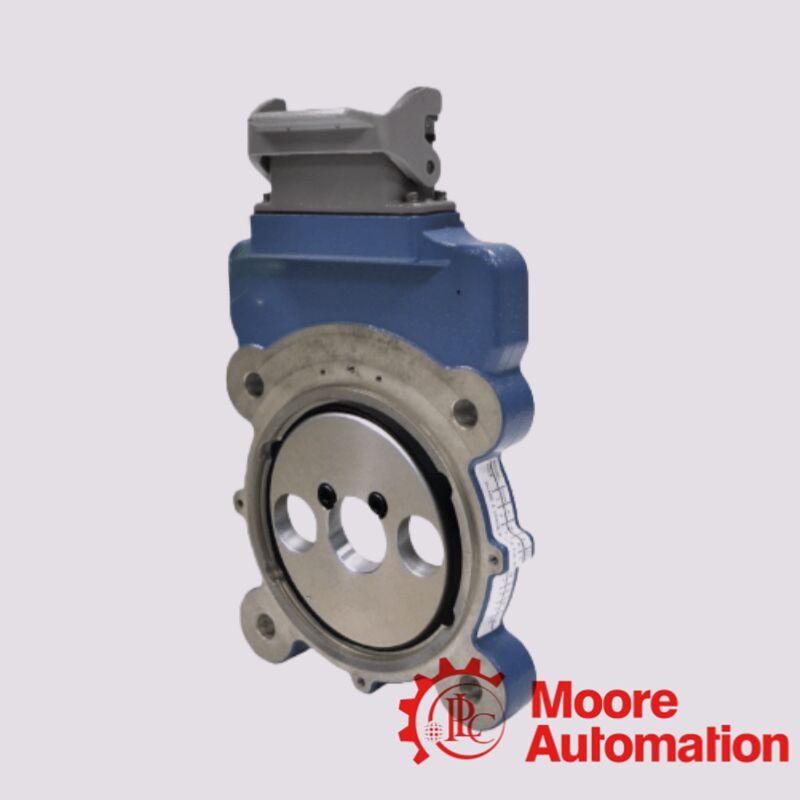

silnik AV56A-1XFX6YXGP50

Wzornictwo przemysłowe do zastosowań ciężkich

• Zbudowany jako część rodziny modułowych koderów Avtron® THIN-LINETM III  wytrzymały i niezawodny.

• Technologia wykrywania magnetycznego jest odporna na kurz, olej, wilgoć i zanieczyszczenia ¥ lepsza niż kodery optyczne w trudnych warunkach.

• Całkowicie zapakowana elektronika zapewnia ochronę środowiska i długą żywotność.

• Mechaniczne i montażowe

• 4.5′′ C-Face Flance mount (standard NEMA 56C) pasuje bezpośrednio do wielu silników.

• Wykorzystuje się w tym celu zwrot wkrętowy z otworem przez wał o średnicy 1 1/8" w celu zapewnienia bezpiecznego i niezawodnego mocowania wału.

• Właściwości elektryczne i sygnałowe

• Wynik kwadratury przyrostowej:Kanały A i B plus puls indeksowy Z (standardowe 1024 impulsy na obrot dla tej konfiguracji).

• napięcie:Powszechne działanie 524 V prądu stałego dla kompatybilności z sterownikami i napędami.

• Złącze przemysłowe z diagnostyką LED:Łatwe połączenie pola i wizualne wskazanie stanu.

• Wydajność:Sygnały kierowcy linii lub różnicowe odpowiednie do długich przejazdów kablowych i hałaśliwych środowisk.

• Trwałość i niezawodność

• Wykrywanie magnetyczne bez łożysk lub szkłowych dysków, minimalne zużycie, wysoka odporność na drgania i uderzenia.

• Zaprojektowany do ciągłej pracy 24 godziny na dobę w wymagających obiektach.

• Szeroki zakres temperatury roboczej i zamknięta konstrukcja (wiele konfiguracji osiąga IP67 lub podobne).

• Wsparcie diagnostyczne

• Wskaźnik LED wbudowany wskazuje stan kodera: włączenie, jakość sygnału, usterki lub problemy z okablowaniem.

AV56A‐1XFX6YXGP50 jest szeroko stosowany tam, gdzie precyzyjna pozycja obrotowa i sprzężenie zwrotne z prędkością są kluczowe w trudnych środowiskach przemysłowych.

Przemysłowe sterowanie ruchem

• Odpowiedź na prędkość i pozycję silnika dla silników AC/DC, zwłaszcza w przypadku, gdy pętle sterujące (servo/PLC) wymagają dokładnych danych przyrostowych.

• Wykorzystywane z falownikami, napędami serwowymi, sterownikami PLC i sterownikami ruchu w celu precyzyjnego sterowania prędkością/pozycją.

Maszyny ciężkie i produkcja

• Wyroby stalowe:sterowanie prędkością w zamkniętej pętli na walcownikach, systemach regulacji napięcia oraz napędów na wiertarki/wiertarki.

• Linie produkcyjne:synchronizacja prędkości przenośników, zautomatyzowane stacje cięcia lub formowania.

• Papier, górnictwo, obróbka materiałów:wytrzymałe działanie pod wpływem wibracji, pyłu, ciepła lub zanieczyszczeń.

Systemy energetyczne i turbinowe

• Regulacja odchylenia łopatek turbiny wiatrowej:Modele takie jak AV56A1KFX6YXGP50 są używane do wykrywania pozycji wirnika na silnikach GE.

• Wymagania dotyczące kontroli silnika silnikazapewnia niezawodne informacje zwrotne o impulsach w zastosowaniach do wytwarzania energii.

Robotyka i automatyka

• Wykrywanie położenia w przypadku automatycznych narzędzi, oś robotowych i innych mechanizmów serwo napędzanych wymagających dodatkowej informacji zwrotnej.

Systemy sterowania procesami

• Włącza się w sterowanie procesem w pętli zamkniętej, gdzie dokładność rotacji i trwałość są niezbędne (np. młyny, mieszalniki, wytłaczacze).
