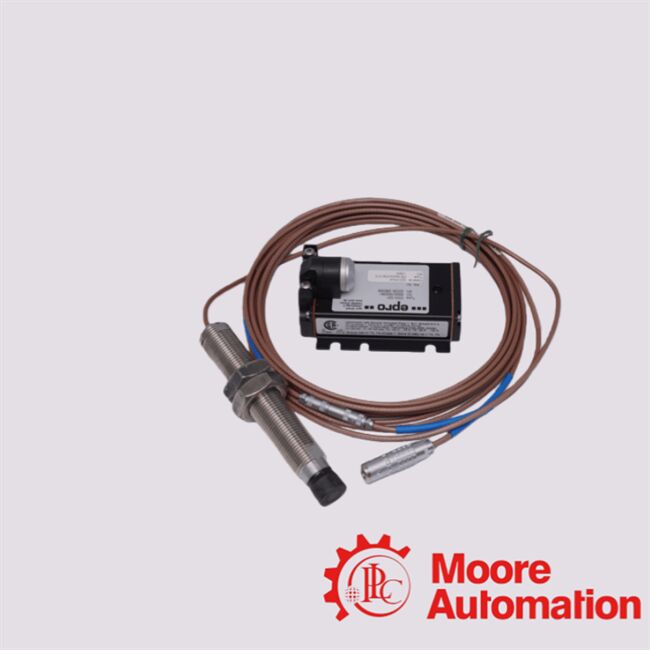

PR6424/014-140 CON021 Czujnik prądów wirowych Emerson

Czujnik PR6424 jest niekompatybilnym przetwornikiem przesunięcia (bliskości) prądu wirusowego, przeznaczonym do przemysłowych maszyny obracających się ciężkich urządzeń (turbiny parowe/gazowe/wodne,

Kompresory, pompy, wentylatory, skrzynki biegów itp.), w których dokładne pomiary przemieszczenia wału, wibracji, ekscentryczności, ruchu osiowego/radialnego lub szczeliny/przejścia

W przypadku stosowania w połączeniu z konwerterem sygnału CON021, system staje się kompletnym łańcuchem pomiarowym: sygnał prądu wirusowego z

sonda jest kondycjonowana, linearyzowana i emitowana jako użyteczny sygnał analogowy ( napięcie lub prąd), który może być wprowadzany do monitoringu, sterowania lub DCS/PLC

systemów.W skrócie: PR6424 + CON021 zapewnia wysoką precyzję, wytrzymałość i rozwiązanie pomiarowe bez kontaktu dla krytycznych urządzeń przemysłowych

urządzenia obracające, odpowiednie zarówno do monitorowania statycznego (pozycji/przejścia), jak i dynamicznego (wibracji/ruchu).

Amplituda 0 do 1000 μm (0 do 1 mm) dla drgań / przesunięć dynamicznych

Wskazówki dotyczące instalacji i bezpieczeństwa

Na podstawie ogólnego przewodnika instalacyjnego serii PR642x i dokumentacji konwertera CON021.Wymóg pomiaru bez kontaktu: końcówka czujnika musi być skierowana w stronę obracającego się wału (lub powierzchni docelowej) przy zachowaniu określonej szczeliny powietrza (dla PR6424 nominalnej ~2,7 mm).Nie, niew dotyku wału pomiar ′ opiera się na prądzie indukcyjnym elektromagnetycznym/prądem wiru.

• Wykorzystanie odpowiedniego konwertera / klimatyzatora sygnału: Wynik surowego czujnika PR6424 wymaga, aby konwerter CON021 (lub kompatybilny) wytwarzał użyteczny sygnał analogowy. Bez takiego konwertera sam czujnik nie daje skalibrowanego pomiaru.

• Zestaw mechaniczny i ustawienie: czujnik musi być sztywnie zamontowany, zazwyczaj z odpowiednią nicią mocowaną (np. nicią rękawą M18 × 1).5 lub 3/4‐16 UNF na matrycę porządku) i zabezpieczający uchwyt, aby uniknąć ruchu lub wibracji obudowy sondy niezależnie od wału.

• Zarządzanie kablami i ochrona środowiska: Użyj określonego typu kabla (PTFE lub opancerzony), zachowaj minimalny promień zakręcenia kabla podczas trasy, unikaj ostrych zakrętów lub obciążeń mechanicznych.

• Kalibracja i regulacja szczeliny powietrznej: Po zainstalowaniu kalibruj i ustaw odniesienie "zero" dla przemieszczenia/pozycji.Należy ponownie kalibrować, w przeciwnym razie odczyty mogą być błędne lub niedokładne..

• Ograniczenia środowiskowe i eksploatacyjne: Zapewnienie spełnienia specyfikacji temperatury roboczej, ciśnienia, wstrząsu mechanicznego/wibracji oraz materiału docelowego.sprawdzić, czy wybrany wariant (głowa, kabli, obudowy) jest odpowiednio oceniona.

• Certyfikacja zgodności i bezpieczeństwa (jeśli stosowana w atmosferze niebezpiecznej/wybuchowej): Jeśli planuje się stosowanie czujnika + przetwornika w obszarach niebezpiecznych, należy upewnić się, że cały łańcuch pomiarowy (czujnik + przetwornik + każda bariera) jest certyfikowany (np.dla określonej klasy środowiska i temperaturyDokumentacja dotycząca PR6424 wskazuje na wsparcie instalacji zabezpieczonych przed wybuchem w przypadku prawidłowej konfiguracji.
