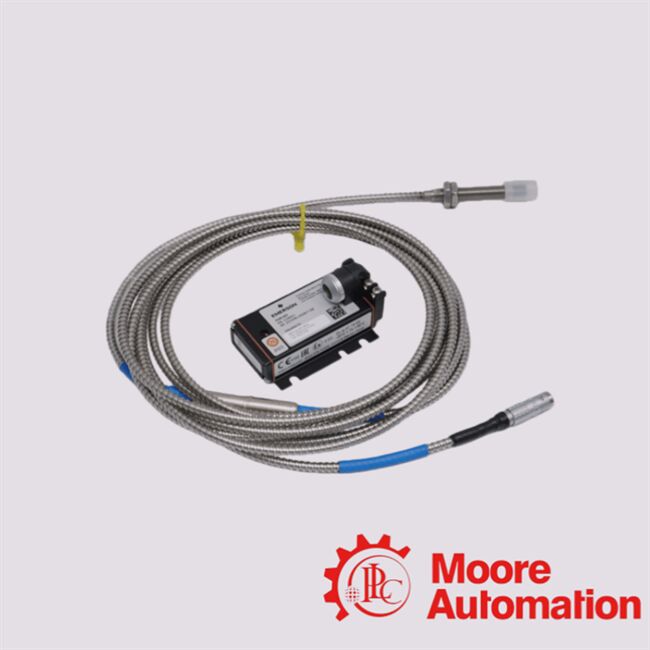

PR6423/01K-010 Czujnik prądów wirowych Emerson

Seria PR6423 to bezkontaktowy czujnik przemieszczania (bliskości) prądu wirusowego, stosowany do pomiaru statycznego i dynamicznego przemieszczania i ruchu wału w obracających się maszynach

(np. turbiny, sprężarki, pompy, skrzynki biegów).Pomiar przesunięcia/pozycji wału radialnego i osiowego, ekscentryczności wału, wibracji/oscylacji, folii olejowej

grubość/przejście łożyska, nacisk osiowy, rozszerzenie różnicowe, przejście zaworu/przejście szczeliny powietrznej

W skrócie: PR6423 to wysokoprecyzyjny czujnik bezkontaktowy do monitorowania wału

ruch / przemieszczenie / wibracje w krytycznych urządzeniach obrotowych; /01K‐010 byłby jednym z wariantów w tej rodzinie.

0.5 mm (≈ 20 mils) ̇ tzn. kalibrowana przepaść między końcem czujnika a celem przy przemieszczeniu zerowym.

Wskazówki dotyczące instalacji i bezpieczeństwa

Na podstawie ogólnych wytycznych producenta dla czujników PR6423.

• Bezkontaktowe mocowanie jest niezbędne: końcówka czujnika musi być skierowana w kierunku powierzchni wału docelowego, z ustaloną ęźlą powietrza (nominalna ~ 0,5 mm).Nie, nieDotknij szyby.

• Odpowiednie ustawienie (perpendikularność): Sonda czujnika powinna być zamontowana prostopadle do powierzchni pomiarowej; każdy nachylenie może powodować błędy pomiarowe, zwłaszcza podczas obrotu wału.Nawet niewielkie odchylenia kątowe mogą powodować znaczące błędy pomiarowe w warunkach dynamicznych.

• Włókna mocowania / mocowanie mechaniczne: Użyj prawidłowego mocowania (M10×1 lub 3/8‐24 UNF w zależności od wariantu) zgodnie z wymaganiami modelu.Jak ruch będzie zniekształcać odczyty.

• Obsługa kabli: Używać określonego typu kabla (izolowanego PTFE lub opancerzonego, jeżeli jest to wymagane).≥ 35 mm) w celu uniknięcia uszkodzenia wewnętrznego okablowania lub pogorszenia integralności sygnału.

• Wykorzystanie odpowiedniego konwertera / klimatyzatora sygnału: Sygnał nieprzetworzonego strumienia wirusowego musi być przetwarzany za pomocą kompatybilnego konwertera (lub systemu monitorowania) w celu uzyskania użytecznego wyjścia analogowego ( napięcia lub prądu) do przyrządów w dalszej części łańcucha.

• Warunki środowiskowe i eksploatacyjne: czujnik jest zaprojektowany do warunków przemysłowych: wysoka temperatura, wibracje, możliwe narażenie na działanie oleju i mgły.klasyfikacja ochrony, przewodu kablowego, uszczelnienia).

• Kalibracja przy montażu: Po zamontowaniu ustawić i kalibrować ramę odniesienia w zakresie szczeliny powietrznej/zerowej z dębem docelowym (lub standardem kalibracyjnym) zgodnie z instrukcjami producenta.Wszelkie ponowne zainstalowanie lub wymiana czujnika powinno wymagać ponownej kalibracji.

• Zgodność z normami (jeśli jest to konieczne): Seria PR6423 została zaprojektowana w celu spełnienia norm przemysłowych w zakresie monitorowania maszyn (np. API 670, DIN 45670, ISO 10817‐1)

• Przystosowanie do środowisk niebezpiecznych (nieobowiązkowo): W przypadku stosowania z odpowiednimi klimatyzatorami sygnału i barierami bezpieczeństwa,czujniki prądu wirusowego, takie jak PR6423, mogą być stosowane w atmosferze niebezpiecznej/wybuchowej, ale tylko wtedy, gdy kompletny system (czujnik + konwerter + bariera) spełnia obowiązujące wymagania certyfikacyjne; należy sprawdzić status certyfikacji w poszczególnych krajach/regionach.
