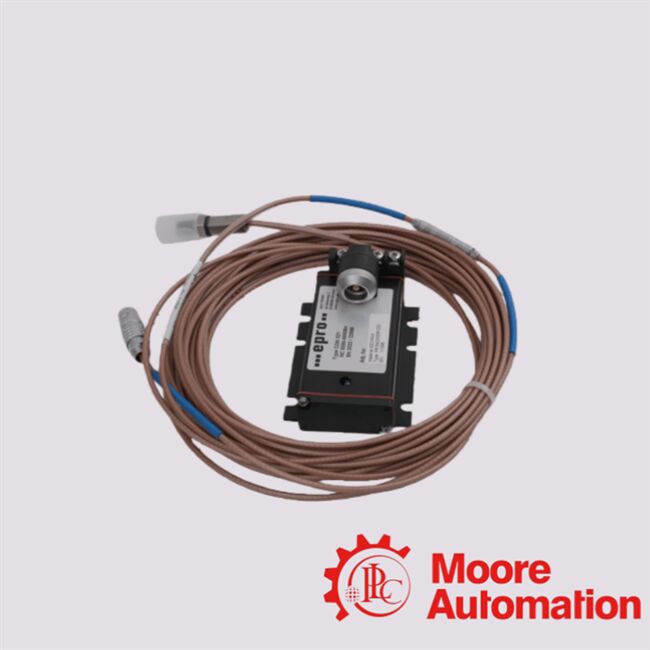

PR6423/015-040 CON021 Moduł PLC Emerson

Niniejszy CON021 nie jest modułem PLC w zwykłym znaczeniu tego słowa (tj. sterownikiem logicznym), lecz przetwornikiem sygnału wirusowego: modułem kondycjonującym sygnał, który działa z czujnikami PR642x

(PR6423, PR6422, PR6424, itp.) w celu konwersji surowego wyjścia czujnika prądu wirusowego na użyteczny sygnał przesunięcia/wibracji/pozycji.

PR6423 czujnik, system (czujnik + konwerter) jest stosowany do pomiaru bezkontaktowego krytycznych parametrów obracającej się maszyny: wał promieniowy/osiowy

Przesunięcie, pozycja, ekscentryczność, wibracja, a nawet prędkość wału ( pośrednio). Konwerter sygnału zapewnia słaby sygnał czujnika

jest odpowiedni do systemów monitorowania lub sterowania, umożliwiających monitorowanie wału, konserwację predykcyjną oraz bezpieczeństwo/ochronę

systemów.Krótko mówiąc:CON021 + PR6423 to specjalistyczna para czujników/konwerterów do wysokiej precyzji, bezkontaktowych

monitorowanie przesunięć/wibracji w przemysłowym sprzęcie obracającym się.

Konwertuje sygnał wirusowego prądu czujnika do użytecznego wyjścia przesunięcia/wibracji ( napięcie lub sygnał standardowy ?? w zależności od systemu)

Wskazówki dotyczące instalacji i bezpieczeństwa

Na podstawie oficjalnych zaleceń producenta i standardowych praktyk dla systemów czujników prądu wirusowego + przetworników.

• Montowanie czujnika:Czujnik PR6423 musi być zamontowany z odpowiednią nicią mechaniczną (M10×1 lub 3/8‐24 UNF, w zależności od wariantu) tak, aby końcówka o długości 8 mm była skierowana w stronę obracającego się wału lub powierzchni docelowej.

• Routing i ochrona kabli:W przypadku zastosowania wersji z opancerzonym kablem należy zapewnić minimalny promień gięcia (na kartę danych) oraz unikać ostrych gięć lub obciążeń mechanicznych

• Instalacja konwertera:Zamontować konwerter CON021 w czystym, suchym, stabilnym środowisku (temperatura otoczenia w zakresie od 30 °C do +100 °C).łącznik czujnika przez wtyczkę Lemo, wyjście do systemu monitorowania/kontroli za pośrednictwem okablowania końcowego śruby.

• Wymagania dotyczące zasilania:Zapewnienie stabilnego zasilania prądem stałym w określonym zakresie (od 23 V do 32 V prądu stałego lub od 21 V do 32 V w zależności od konfiguracji) zgodnie z arkuszem danych konwertera.

• Instalacja w strefie niebezpiecznej / zabezpieczona przed wybuchem (jeśli jest wymagana):Konwencja CON021 posiada certyfikat bezpieczeństwa wewnętrznego (Ex ia) zgodnie z odpowiednimi normami (ATEX / IEC-Ex / CSA), aletylkogdy są one zainstalowane z odpowiednimi barierami ograniczającymi prąd i zgodnie z lokalnymi przepisami.

• Kalibracja / ustawienie:Po zainstalowaniu przepaść powietrza między końcem czujnika a wałem musi być ustawiona według zalecanego przez producenta początkowego przepaści (często ~ 0,5 mm) następnie należy ustalić zero / punkt odniesienia.Nieprawidłowa przepaść lub niewłaściwe ustawienie mogą prowadzić do niedokładnych odczytów lub zniekształceń sygnału.

• Środowisko pracy:Należy unikać nadmiernego wstrząsu mechanicznego, drgań przekraczających określone limity, nadmiernego wilgotności lub przewodzących odpadów w pobliżu końca czujnika.Utrzymywać obudowy czujników i konwerterów w czystości i zamkniętych (zwłaszcza czujnik, gdy jest używany w środowiskach o wysokiej temperaturze lub bogatych w olej).
