| Miejsce pochodzenia: | Niemcy |
| Nazwa handlowa: | Siemens |
| Orzecznictwo: | CO.CQ |
| Numer modelu: | 6ES7151-1BA00-0AB0 |

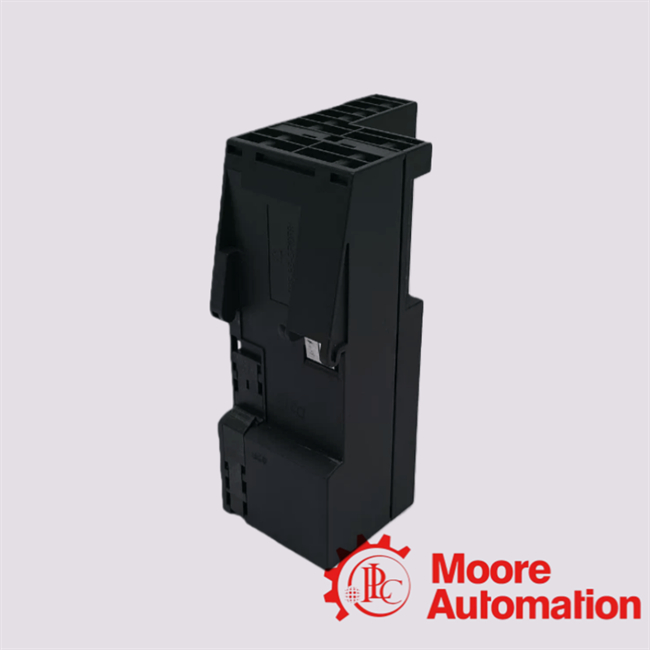

Moduł jest częścią rodziny Siemens SIMATIC: konkretnie moduł interfejsu IM 151-1 HIGH FEATURE dla rozproszonego systemu I/O ET 200S. Zapewnia interfejs PROFIBUS DP
(przez RS-485) i łączy stację ET 200S z magistralą PROFIBUS DP. Obsługa szybkości transmisji/prędkości transmisji: do 12 Mbit/s. Obsługiwane prędkości
obejmują 9.6, 19.2, 45.45, 93.75, 187.5, 500 kbit/s; oraz 1.5, 3, 6, 12 Mbit/s. Obsługa objętości adresów I/O: Do 244 bajtów
dla wejść i 244 bajtów dla wyjść (dla tej wersji HIGH FEATURE)
zgodnie z kartą katalogową.
Często zadawane pytania O 6ES7151-1BA00-0AB0
P1: Co oznacza „HIGH FEATURE” dla IM 151-1?
O1: Wariant „HIGH FEATURE” (taki jak 6ES7151-1BA00-0AB0) oferuje większą objętość adresów I/O (244 bajty) i pozwala na podłączenie do 63 modułów w stacji, oraz
ulepszone funkcje, takie jak tryb izochroniczny / synchronizacja cyklu, w porównaniu do wersji BASIC lub standardowych.
P2: Jaka jest maksymalna obsługiwana prędkość transmisji?
O2: Do 12 Mbit/s na interfejsie PROFIBUS DP. Obsługiwane standardowe prędkości: 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 kbit/s; 1.5 / 3 / 6 / 12 Mbit/s.
P3: Ile modułów mogę podłączyć w stacji?
O3: Dla tej wersji HIGH FEATURE: do 63 modułów można podłączyć w stacji ET 200S.
P4: Czy dostępna jest diagnostyka?
O4: Tak. Diody LED dla BF (błąd magistrali), SF (błąd grupy) i ON (napięcie zasilania) są zapewnione.
Ponadto, moduł obsługuje diagnostykę slave przez STEP
7 (na przykład) dla bardziej szczegółowych
informacji o błędach.
