| Miejsce pochodzenia: | Niemcy |
| Nazwa handlowa: | Siemens |
| Orzecznictwo: | CO.CQ |
| Numer modelu: | 6GK1415-2BA10 |

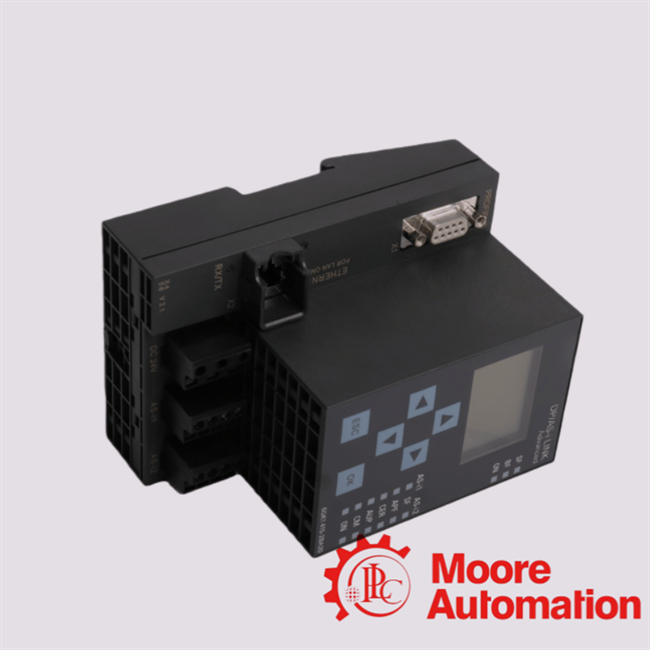

Siemens 6GK1415-2BA10 to moduł bramki/interfejsów z rodziny SIMATIC NET, zaprojektowany do łączenia systemu busów czujników/aktywatorów AS-Interface (AS-i) z systemem busów polowych PROFIBUS DP.To formalne.
Tytuł jest DP/AS-Interface LINK Advanced single master.Kluczowe punkty:Działa jako PROFIBUS DP slave i jednocześnie jako AS-Interface master, umożliwiając systemowi sterowania (za pośrednictwem PROFIBUS)
urządzenia dostępu I/O podłączone za pośrednictwem AS-Interface.it mogą być zasilane z linii AS-Interface (AS-i Line 1) lub opcjonalnie z zewnętrznego zasilania prądem stałym 24 V;
typmaksymalne zużycie prądu z AS-i250 mA przy ~30 V.PROFIBUS DP side, obsługuje typowe prędkości transmisji danych (9,6 kbps do 12 Mbps)
i cyklicznej wymiany I/O; po stronie AS-i obsługuje dane cyfrowe i analogowe za pośrednictwem protokołu AS-Interface.
Podsumowując: 6GK1415-2BA10 umożliwia system PROFIBUS DP
do integracji urządzeń I/O AS-Interface ( czujników/aktywatorów)
skutecznie i z pełną diagnostyką
i funkcji zarządzania.
Częste pytaniaO 6GK1415-2BA10
P1: Jakie jest główne zastosowanie 6GK1415-2BA10?
A1:Moduł ten jest stosowany, gdy masz sieć AS-Interface (AS-i) z prostych urządzeń (czujników, siłowników) i chcesz zintegrować je z siecią PROFIBUS DP na wyższym poziomie.Moduł łącza służy jako brama (AS-i master) i przedstawia
AS-i I/O do systemu PROFIBUS DP jako urządzenie niewolnicze.
P2: Jaka jest różnica między wariantami typu single master i double master?
A2:Wersja single master (6GK1415-2BA10) obsługuje jedną linię AS-i i do 62 niewolników.
i tym samym potencjalnie więcej niewolników lub oddzielnych segmentów.
P3: Ile niewolników AS-Interface może obsłużyć?
A3:W typowej konfiguracji "single master" obsługuje do62 Niewolnicy AS-InterfaceJeśli używa się wariantu "double master" (nr zamówienia 6GK1415-2BA20), możliwe jest obsługa dwóch linii AS-i.
P4: Jakie prędkości komunikacji są obsługiwane po stronie PROFIBUS?
A4:Urządzenie obsługuje standardowe prędkości PROFIBUS DP: 9,6 kbps, 19.2- 45 lat.4593.75, 187.5, 500 kbps, 1,5 Mbps, 3 Mbps i 12 Mbps.
