Nazwa produktu: AB 1756-IF6I
Ogólne dane techniczne
Ten tryb pozwala zmienić reprezentację danych wybranego modułu. Chociaż pełny zakres modułu nie zmienia się, można skalować moduł tak, aby reprezentował dane we / wy w kategoriach specyficznych dla aplikacji. Na przykład, jeśli używasz modułu 1756-IF6I w trybie zmiennoprzecinkowym i wybierasz zakres wejściowy 0 mA… 20 mA, moduł może wykorzystywać sygnały z zakresu 0 mA… 21 mA, ale możesz skalować moduł tak, aby reprezentował dane między 4 mA… 20 mA jako niskie i wysokie sygnały w jednostkach inżynierskich
Kluczową różnicą między wyborem trybu całkowitego lub zmiennoprzecinkowego jest to, że liczba całkowita jest ustalona między -32 768… 32 767 zliczeń, a tryb zmiennoprzecinkowy zapewnia skalowanie do reprezentowania danych we / wy w określonych jednostkach inżynierskich dla twojej aplikacji. Rozdzielczość modułu pozostaje stała między formatami przy 0,34 μA / liczbę.

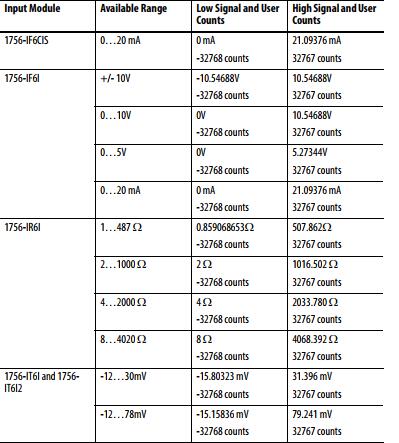

Ta funkcja alarmu wykrywa, kiedy izolowany moduł wejściowy działa poza limitami określonymi przez zakres wejściowy. Na przykład, jeśli używasz modułu 1756-IF6I w zakresie wejściowym 0… 10 V, a napięcie modułu wzrośnie do 11 V, przekroczenie wykrywa ten warunek. W tabeli wymieniono zakresy wejściowe modułów 1756-IF6CIS i 1756-IF6I oraz najniższy / najwyższy sygnał dostępny w każdym zakresie, zanim moduł wykryje warunek przekroczenia / przekroczenia zakresu.
Nieizolowane analogowe moduły wejściowe napięcia / prądu (1756-IF16, 1756-IF8)
Moduły 1756-IF16 i 1756-IF8 obsługują następujące metody okablowania: • Metoda okablowania pojedynczego • Metoda okablowania różnicowego • Metoda okablowania różnicowego w trybie szybkim Po określeniu metody okablowania, którą zamierzasz zastosować w swoim module, musisz poinformować system tego wyboru po wybraniu formatu komunikacji.

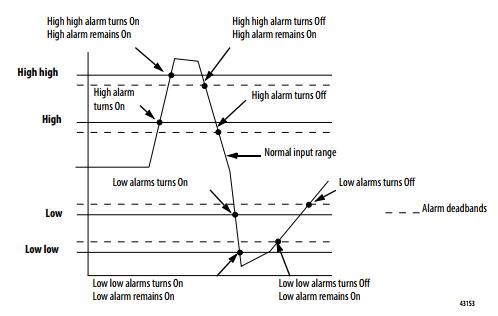

Na przykład, jeśli ustawisz moduł 1756-IF16 (z normalnym skalowaniem w woltach) na alarm częstości 1,0 V / S, alarm częstości uruchamia się tylko wtedy, gdy różnica między zmierzonymi próbkami wejściowymi zmienia się z częstością> 1,0 V / S. Jeśli RTS modułu wynosi 100 ms, to znaczy próbkowanie nowych danych wejściowych co 100 ms), aw czasie 0 moduł mierzy 5,0 woltów, a w czasie 100 ms mierzy 5,08 V, szybkość zmian wynosi (5,08 V - 5,0 V) / (100 mS) = 0,8 V / S. Alarm częstości nie ustawia się, ponieważ zmiana jest mniejsza niż punkt wyzwolenia 1,0 V / s. Jeśli następna pobrana próbka wynosi 4,9 V, szybkość zmian wynosi (4,9 V… 5,08 V) / (100 mS) = - 1,8 V / S. Wartość bezwzględna tego wyniku wynosi> 1,0 V / S, więc ustawia się alarm częstości. Wartość bezwzględna jest stosowana, ponieważ alarm szybkości sprawdza, czy wielkość szybkości zmiany jest poza punktem wyzwalania, niezależnie od tego, czy jest to skok dodatni czy ujemny.
