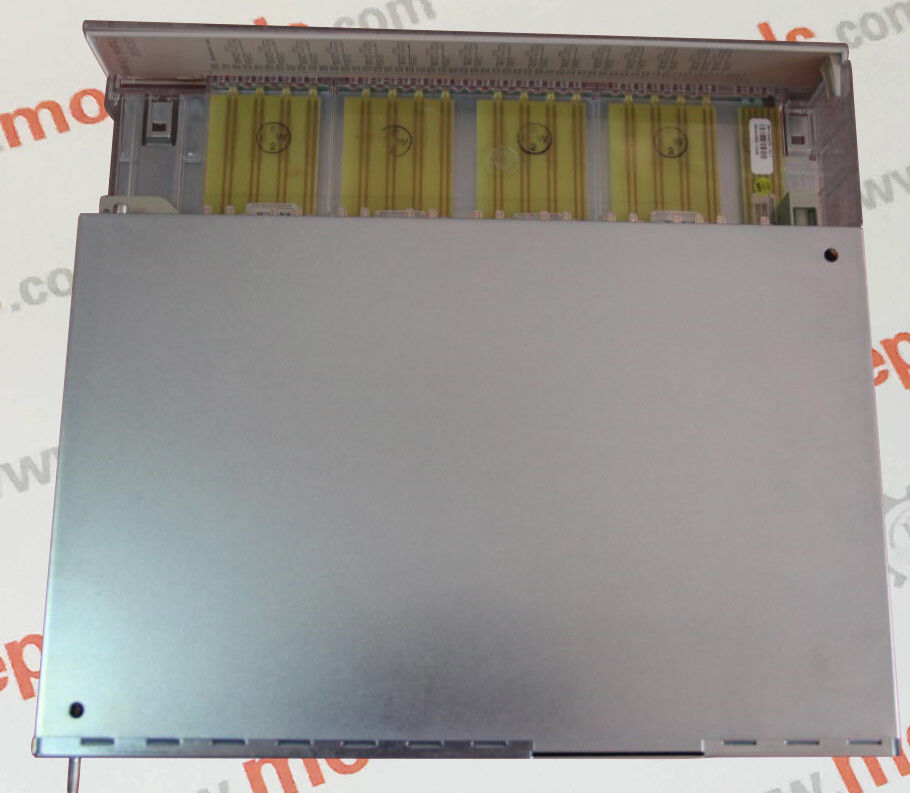

Moduł ABB DSQC325 3HAB2241-1 ABB DSQC325 Robot Płyta główna komputera Wydajność świetna

Opis produktu:

W przypadku wykrycia otwartego obwodu ustawiana jest wartość liczbowa 32767. Jeśli czujnik jest zwarty, ustawiana jest wartość liczbowa -32767. Jeśli skonfigurowano monitorowanie obwodu otwartego lub zwarcia, wykryty błąd jest wyświetlany przez czerwoną diodę LED Ovl, o ile jest obecny. W systemie PLC pojawia się komunikat o błędzie
przechowywane (FK4, numer błędu 9). Aby uniknąć komunikatów o błędach przy nieużywanych wejściach analogowych, warto nie konfigurować tych kanałów dla Pt100. W trybie pracy „Pt100 w konfiguracji 3-przewodowej” dwa sąsiednie wejścia analogowe należą do siebie (np. EW 6,00 i EW 6 , 01). W celu konfiguracji oba wejścia muszą być skonfigurowane do pożądanego trybu pracy, patrz tabela konfiguracji rys. 4-18. Stały prąd jednego kanału przepływa przez czujnik rezystancyjny Pt100, a stały prąd drugiego kanału przez jeden z przewodów. Jednostka podstawowa 07 KT 94 oblicza wartość pomiarową z dwóch spadków napięcia i przechowuje ją pod nieparzystym
adres (np. EW 6,01).

Rekomendacja produktu pokrewnego:

Charakter produktu:

Gdy stosowane są termometry rezystancyjne, przez rezystor pomiarowy musi przepływać stały prąd, aby wytworzyć niezbędny spadek napięcia do oceny. W tym celu jednostka podstawowa 07 KT 94 zapewnia odbiornik prądu stałego, który jest multipleksowany do 8 kanałów analogowych. Poniższy rysunek pokazuje połączenie termometrów oporowych Pt100 w konfiguracji 2-przewodowej. musi być mierzony dwubiegunowo, aby skompensować błędy pomiarowe. Dodatkowo, w przypadku konfiguracji z pojedynczym polem, AGND1 byłby podłączony bezpośrednio do zdalnego potencjału uziemienia. Spowodowałoby to niedopuszczalne (i potencjalnie niebezpieczne) pętle uziemienia. We wszystkich konfiguracjach wykorzystujących wejścia różnicowe dwa sąsiednie wejścia analogowe należą do siebie (np. EW 6,00 i EW 6,01).

Zastosowanie produktu:
