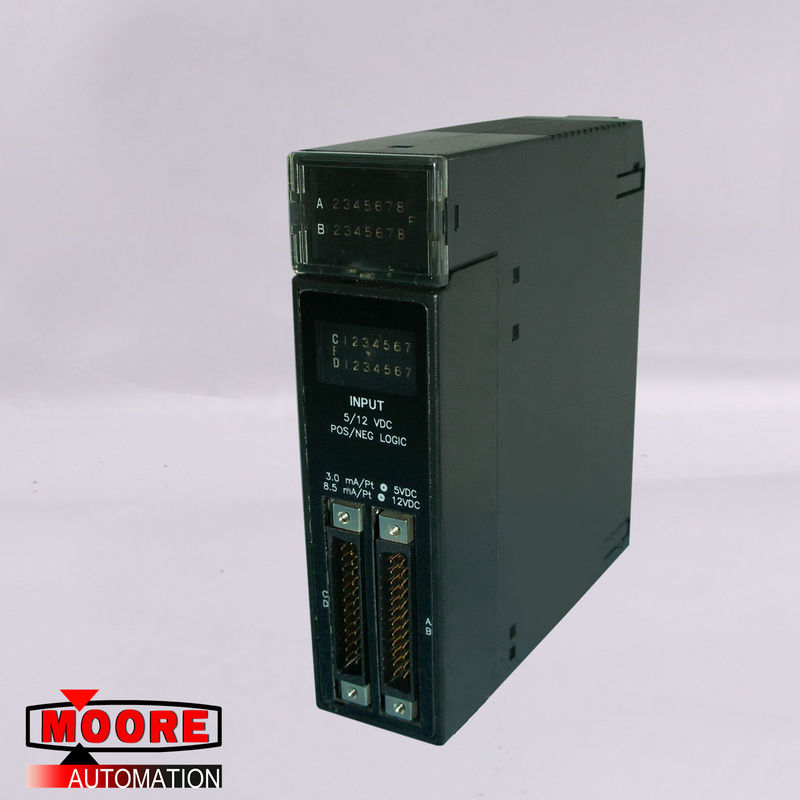

Moduł wejściowy IC693MDL654C GE

Moduł wejściowy IC693MDL654C GE

⇒ Kliknij tutaj, aby uzyskać dobrą cenę IC693MDL654C

Skontaktuj się z nami

E-mail: miya@mvme.cn (KLIKNIJ)

QQ: 2851195450

Tel: 86-18020776792(KLIKNIJ)

Skype: miyazheng520(KLIKNIJ)

Szczegóły Produktu

IC693MDL645 jest 24-woltowym wejściem logicznym dodatnim / ujemnym prądu stałego, należącym do serii programowalnych sterowników logicznych serii 90-30.

Można go zainstalować w dowolnym systemie PLC serii 90-30 wyposażonym w płytę bazową z 5 lub 10 gniazdami.Ten moduł wejściowy ma zarówno dodatnie, jak i

negatywne cechy logiczne.Posiada 16 punktów wejściowych na grupę.Wykorzystuje jeden wspólny terminal zasilania.Użytkownik ma dwie możliwości zasilania urządzeń obiektowych;

albo zasilaj bezpośrednio, albo użyj kompatybilnego zasilacza + 24BDC.

Charakterystyka podwójnej logiki modułu IC693MDL645 sprawia, że ​​idealnie nadaje się do zastosowań wymagających elektronicznych przełączników zbliżeniowych, wyłączników krańcowych,

i przyciski.Należy zauważyć, że informacje identyfikacyjne okablowania i prądu znajdują się na wkładce.Ta wkładka jest umieszczona

między wewnętrzną a zewnętrzną powierzchnią drzwi na zawiasach.Informacje o okablowaniu znajdują się po stronie wkładu skierowanej na zewnątrz.

Aktualne oznaczenie znajduje się po wewnętrznej stronie wkładu, dlatego konieczne jest otwarcie drzwiczek na zawiasach, aby przejrzeć te informacje.

Moduł ten zaliczany jest do niskonapięciowych, dlatego zewnętrzna krawędź wkładu została oznaczona kolorem niebieskim.

W górnej części modułu znajdują się dwa poziome rzędy, każdy z ośmioma zielonymi diodami LED.Diody odpowiadające górnej części

punkty wejściowe rzędu od 1 do 8 są oznaczone od A1 do A8, podczas gdy te w drugim rzędzie, które odpowiadają punktom wprowadzania od 9 do 16, są oznaczone jako B1 do B8.

Te diody LED służą do wskazywania stanu „włączony” lub „wyłączony” każdego punktu wejściowego.

Ten 24-woltowy moduł wejściowy logiki dodatniej / ujemnej DC ma napięcie znamionowe 24 V z zakresem napięcia wejściowego DC od 0 do +30 V DC.Izolacja

wynosi 1500 woltów między stroną pola a stroną logiczną.Prąd wejściowy przy napięciu znamionowym wynosi zwykle 7 mA.Ze względu na charakterystykę wejściową: napięcie w stanie włączenia

wynosi od 11,5 do 30 V DC, podczas gdy napięcie w stanie wyłączenia wynosi od 0 do ± 5 V DC.Prąd w stanie włączenia wynosi minimum 3,2 mA, a prąd stanu wyłączenia - maksymalnie 1,1 mA.

Czas reakcji włączania i wyłączania wynosi zwykle 7 ms dla każdego.Pobór mocy przy 5 V wynosi 80 mA (gdy wszystkie wejścia są włączone) z magistrali 5 V na płycie montażowej.

Pobór mocy przy 24 V wynosi 125 mA z izolowanej magistrali montażowej 24 V lub z zasilania dostarczonego przez użytkownika.
