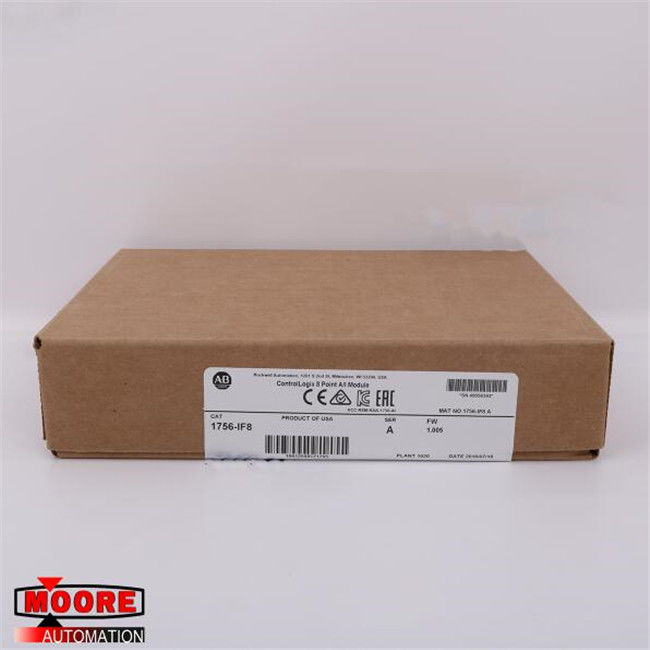

1756-IF8 1756IF8 AB AB nieizolowany analogowy moduł wejściowy napięcia / prądu

1756-IF8 1756IF8 AB AB nieizolowany analogowy moduł wejściowy napięcia / prądu

⇒ Kliknij tutaj, aby uzyskać dobrą cenę 1756-IF8

Skontaktuj się z nami

E-mail: miya@mvme.cn (KLIKNIJ)

QQ: 2851195450

Tel: 86-18020776792(KLIKNIJ)

Skype: miyazheng520(KLIKNIJ)

Szczegóły Produktu

AB 1756-IF8 to nieizolowany analogowy moduł wejściowy napięcia / prądu.Ten moduł jest kompatybilny z systemem ControlLogix i ma 8 wejść single-ended, 4 różnicowe lub 2 szybkie wejścia różnicowe.Wymaga zdejmowanej obudowy bloku zacisków lub RTB, która ma 36 pinów, a mianowicie 1756-TBS6H lub 1756-TBCH, zanim będzie można ją podłączyć do obudowy.1756-IF8 ma konfigurowalny przez użytkownika zakres napięcia i można wybierać spośród +/- 10,25 V z rozdzielczością 320 µV / liczbę (15 bitów plus znak dwubiegunowy), od 0 do 10,25 V z rozdzielczością 160 µV / zliczenie ( 16 bitów), od 0 do 5,125 V z rozdzielczością 80 µV / liczbę (16 bitów) i od 0 do 20,5 miliamperów z rozdzielczością 0,32 µA / zliczenie (16 bitów).

1756-IF8 można podłączyć na trzy różne sposoby: okablowanie jednostronne, okablowanie różnicowe i okablowanie różnicowe w trybie wysokiej prędkości.W okablowaniu single-ended wszystkie urządzenia wejściowe są podłączone do wspólnej masy, co pozwala na porównanie jednej strony wejścia sygnału z masą sygnału.Różnica jest następnie wykorzystywana przez moduł do generowania danych cyfrowych dla sterownika.Użycie metody okablowania jednostronnego maksymalizuje liczbę kanałów użytkowych modułu.Należy używać okablowania różnicowego, gdy aplikacje mogą mieć oddzielne pary sygnałów lub wspólna masa jest niedostępna i gdy wymagana jest zwiększona odporność na zakłócenia w środowisku.Kanały w tej metodzie okablowania nie są całkowicie odizolowane od siebie.Ale kiedy potrzebujesz najszybszych możliwych aktualizacji danych, powinieneś użyć metody różnicowego okablowania szybkiego trybu.Zwróć uwagę, że ten tryb pozwala na użycie tylko jednego z czterech kanałów w module.Specyficzne cechy 1756-IF8 obejmują filtr modułowy, wykrywanie poniżej / powyżej zakresu, alarmy procesowe, wykrywanie odłączenia przewodów, wiele zakresów wejściowych, próbkowanie w czasie rzeczywistym, filtr cyfrowy i alarmy prędkości.Wartości znamionowe napięcia i natężenia na płycie montażowej to 5,1 V DC, maksymalnie 150 miliamperów, 24 V DC i maksymalnie 40 miliamperów.Ma zakres prądu wejściowego od 4 do 20 miliamperów i zakres napięcia wejściowego od -10 do 10 woltów.Zużycie energii wynosi 1,73 W, a maksymalne zabezpieczenie przeciwprzepięciowe wynosi 30 V DC (napięcie) i 8 V DC (prąd).
