IC694ALG442 GE Analogowy moduł kombinowany prąd / napięcie 4 wejścia 2 wyjścia.

IC694ALG442 GE Analogowy moduł kombinowany prąd / napięcie 4 wejścia 2 wyjścia.

⇒ Kliknij tutaj, aby uzyskać dobrą cenę IC694ALG442

Skontaktuj się z nami

E-mail: miya@mvme.cn (KLIKNIJ)

QQ: 2851195450

Tel: 86-18020776792(KLIKNIJ)

Skype: miyazheng520(KLIKNIJ)

Szczegóły Produktu

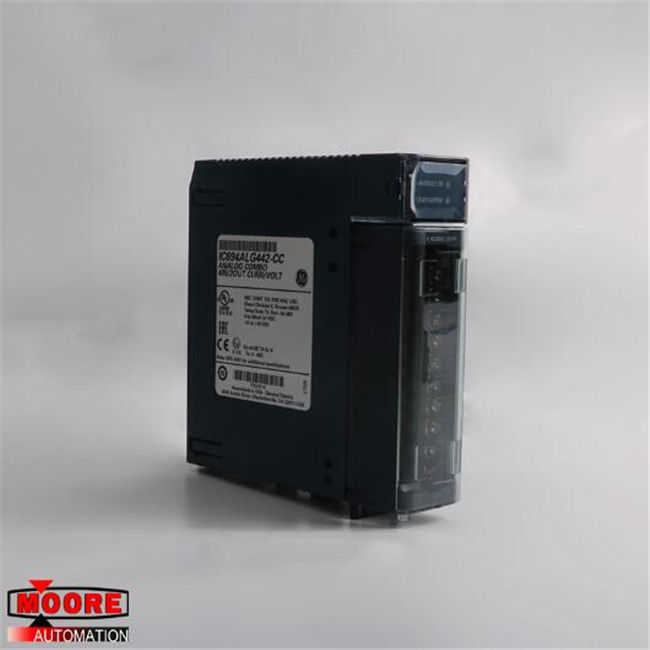

GE Fanuc IC694ALG442 to analogowy moduł wejścia / wyjścia prądowo-napięciowego dla Rx3i PacSystems.Ten moduł zapewnia cztery różne kanały wejściowe i dwa niezbalansowane kanały wyjściowe.Każdy kanał można skonfigurować za pomocą oprogramowania Machine Edition w dowolnym z następujących zakresów: (0 do +10) unipolarny, (-10 do +10 V) bipolarny, 0 do 20 mA lub 4 do 20 mA.Zakres jednobiegunowy od 0 do +10 jest domyślnym ustawieniem systemu i zostanie ustawiony automatycznie po instalacji, chyba że zostanie zmieniony.W wyższym trybie kanały wejściowe można skonfigurować na zakres od 4 do 20 mA.IC694ALG442 może być używany w dowolnym gnieździe we / wy w systemie Rx3i.

Można skonfigurować różne wyjścia.Utrzymanie ostatniego stanu jest możliwe, jeśli zasilanie systemu zostanie przerwane lub może zostać zresetowane do dolnej granicy danej serii.Wyjścia można również skonfigurować tak, aby działały w trybie rampy na polecenie odpowiedniego programu.Dodatkowo można ustawić dolny i górny zakres alarmowy dla wszystkich kanałów wejściowych z błędem przerwy w przewodzie przekazywanym do CPU dla każdego kanału wyjściowego.

Ten moduł IC694ALG442 musi być podłączony do źródła zasilania 24 VDC z zewnętrznego źródła, aby zapewnić prawidłowe użytkowanie.W przypadku używania z uniwersalną płytą montażową RX3i, zewnętrzne źródło można podłączyć przez złącze TB1 znajdujące się po lewej stronie płyty montażowej.Inna opcja jest dostępna poprzez bezpośrednie połączenie na listwie zaciskowej modułu.W przypadku korzystania z płyty montażowej źródło zewnętrzne musi być podłączone do listwy zaciskowej.Rozdzielczość na bit zależy od skonfigurowanego zakresu wejściowego lub wyjściowego.Jeśli bieżące źródło jest odwrócone na wejście lub jeśli znajduje się poniżej dolnego końca zakresu prądu, moduł wprowadza słowo danych równoważne dolnemu końcowi zakresu.Rozdzielczość przetwarzanego sygnału wynosi 12 bitów binarnych z przetwornika A / C w% AI.Każdy kanał może konwertować od 15 do 16 bitów.

Dodatkową funkcją jest IC694ALG442, który może odpowiadać bezpośrednio na określone polecenia COMMREQ z programu użytkowego dla określonych zadań, takich jak usuwanie kodu błędu, zmiana limitów alarmów wejściowych i przełączanie jednego lub obu wyjść w tryb rampowy.

Nasze atuty

1) TRICONEX (3008,3625,3805E.3721,3700A 4351B ...)
2) BENTLY NEVADA (3500 / 42M, 3500 / 22M, 3500 / 95,3500 / 05 ...)
3) HIMA (F3330, F3236, F6217, F7126, F8621A ....)
4) FOXBORO (FBM203, FBM204, FBM217, FMB231 ...)
5) Allan-Bradley (1756,1785,1771,1746,1769 ..)
6) ABB (DSQC .....)
7) GE (IC693, IC697, IC695, IS200, DS200)
8) BACHMANN (CM202, DI232, MPC240, NT255, AIO288 ...)
9) ICS (T8403, T8431 ...)

Więcej produktów
