Szczegóły Produktu

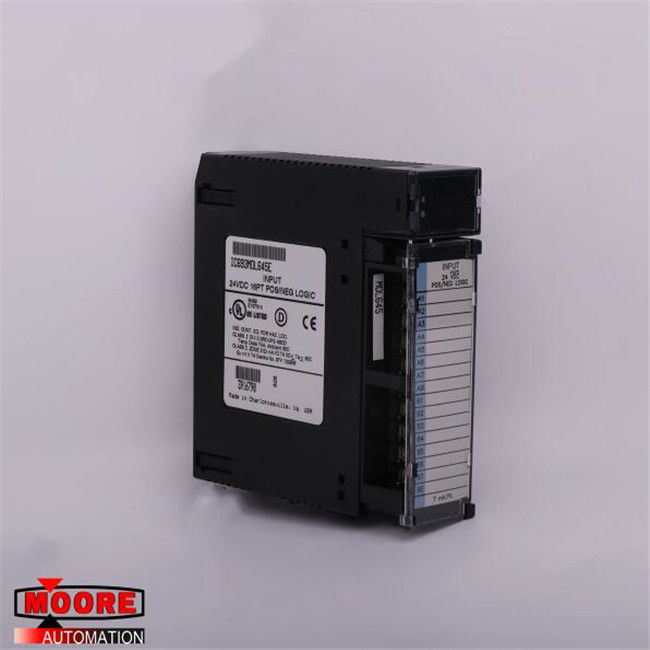

IC693MDL645 jest 24-woltowym wejściem logicznym dodatnim / ujemnym prądu stałego, należącym do serii programowalnych sterowników logicznych serii 90-30.Można go zainstalować w dowolnym systemie PLC serii 90-30 z płytą bazową z 5 lub 10 gniazdami.Ten moduł wejściowy ma zarówno dodatnią, jak i ujemną charakterystykę logiczną.Posiada 16 punktów wejściowych na grupę.Wykorzystuje jeden wspólny terminal zasilania.Użytkownik ma dwie możliwości zasilania urządzeń obiektowych;albo zasilaj bezpośrednio, albo użyj kompatybilnego zasilacza + 24BDC.

Charakterystyka podwójnej logiki modułu IC693MDL645 sprawia, że ​​idealnie nadaje się do zastosowań wymagających elektronicznych przełączników zbliżeniowych, wyłączników krańcowych i przycisków.Należy zauważyć, że informacje identyfikacyjne okablowania i prądu znajdują się na wkładce.Ta wkładka znajduje się pomiędzy wewnętrzną i zewnętrzną powierzchnią drzwi skrzydłowych.Informacje o okablowaniu znajdują się po stronie wkładu skierowanej na zewnątrz.Aktualne oznaczenie znajduje się po wewnętrznej stronie wkładu, dlatego konieczne jest otwarcie drzwiczek na zawiasach w celu przejrzenia tych informacji.Moduł ten zaliczany jest do niskonapięciowych, dlatego zewnętrzna krawędź wkładu została oznaczona kolorem niebieskim.

W górnej części modułu znajdują się dwa poziome rzędy, każdy z ośmioma zielonymi diodami LED.Diody LED, które odpowiadają punktom wprowadzania od 1 do 8 w górnym rzędzie, są oznaczone od A1 do A8, podczas gdy diody w drugim rzędzie, które odpowiadają punktom wejściowym od 9 do 16, są oznaczone jako B1 do B8.Te diody LED służą do wskazywania stanu „włączony” lub „wyłączony” każdego punktu wejściowego.

Ten 24-woltowy moduł wejściowy logiki dodatniej / ujemnej DC ma napięcie znamionowe 24 V z zakresem napięcia wejściowego DC od 0 do +30 V DC.Izolacja wynosi 1500 woltów między stroną pola i stroną logiczną.Prąd wejściowy przy napięciu znamionowym wynosi zwykle 7 mA.Ze względu na charakterystykę wejściową: napięcie w stanie włączenia wynosi od 11,5 do 30 V DC, podczas gdy napięcie w stanie wyłączenia wynosi od 0 do ± 5 V DC.Prąd w stanie włączenia wynosi minimum 3,2 mA, a prąd wyłączenia wynosi maksymalnie 1,1 mA.Czas reakcji włączania i wyłączania wynosi zwykle 7 ms dla każdego.Pobór mocy przy 5 V wynosi 80 mA (gdy wszystkie wejścia są włączone) z magistrali 5 V na płycie montażowej.Pobór mocy przy 24 V wynosi 125 mA z izolowanej magistrali 24 V lub z zasilania dostarczanego przez użytkownika.
