IC698CHS017 GE RX7i 17 Gniazdo do montażu na ścianie (z tyłu)
⇒ Kliknij tutaj, aby uzyskać dobrą cenę IC698CHS017
Marka / producent | GE / USA |
Numer części |
IC698CHS017 |
Alternatywny numer części | IC698CHS017 |
Opis | SERWO SILNIKA |
Dimennsions |
48,5x18,7x28,5cm |
Waga | 6,28 kg |
Szczegóły Produktu

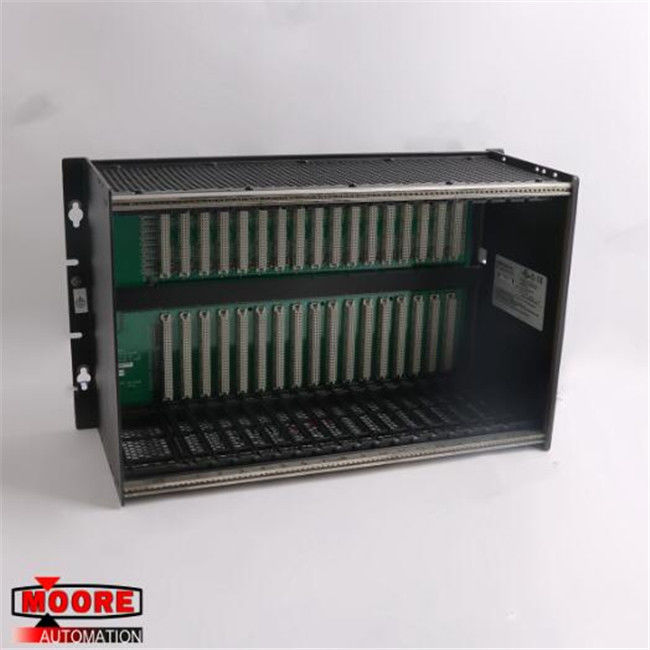

IC698CHS017 to 17-gniazdowa szafa rack montowana z przodu iz tyłu, która może obsługiwać moduły serii 90-70, VME i RX7i.Złącza modułów na płycie tylnej stojaka są oddalone od siebie o 20,3 mm (0,8 cala) i są kompatybilne zarówno z modułami o pojedynczej, jak i podwójnej szerokości.W szczelinie zerowej w szafie znajduje się zasilanie urządzenia, aw pierwszym w szczelinie znajduje się procesor jednostki.Wszystkie inne gniazda są dostępne dla dowolnej kombinacji modułów.
IC698CHS017 jest uważany za „otwarty sprzęt”;dlatego musi być zainstalowany w obudowie o stopniu ochrony co najmniej IP54.Ten stojak ma wysokość 11,15 cala (283 mm), szerokość 19 cali (483 mm) i głębokość 7,5 cala (190 mm).Dziewięć cali (23 cm) przestrzeni jest wymagane do zainstalowania wentylatora między szafami.Uwaga: Wentylator chłodzący jest wymagany, jeśli w szafie są zainstalowane określone moduły, a każdy wentylator jest przeznaczony do innego źródła zasilania.
Do adresowania modułów nie są potrzebne zworki i przełączniki DIP;zamiast tego stelaż obsługuje wykrywanie gniazd dla modułów we / wy.Odniesienie do punktu modułu wejścia / wyjścia jest realizowane za pomocą oprogramowania CIMPLICITY Machine Edition Logic Developer-PLC.Sygnały potwierdzenia przerwania, a także sygnały przyznania magistrali są automatycznie łączone ze sobą w konfiguracji łańcuchowej.Zasilacze AC RX7i są obsługiwane przez IC698CHS017 z możliwością wytrzymania nawet wyższych prądów.Złącza J2 na płycie montażowej stelaża obsługują prędkość transferu VME 64 bity na cykl.
Moduły RX7i i serii 90-70 mają różne opcje uziemienia ekranu.W przypadku urządzeń RX7i metalowe płyty czołowe każdego modułu powinny być trwale przymocowane do obudowy.W przypadku modułów serii 90-70, wbudowany zacisk uziemiający będzie stykał się z obudową po zainstalowaniu.Aby podłączyć stelaż do uziemienia, użyj przewodu AWG # 12 (3,33 mm ^ 2) z nakrętką i gwiazdką, aby połączyć boczne kołki uziemiające z uziemieniem.
