Moduł wejściowy IC693MDL241 GE

Moduł wejściowy IC693MDL241 GE

⇒ Kliknij tutaj, aby uzyskać dobrą cenę IC693MDL241

SZCZEGÓŁY PRODUKTU

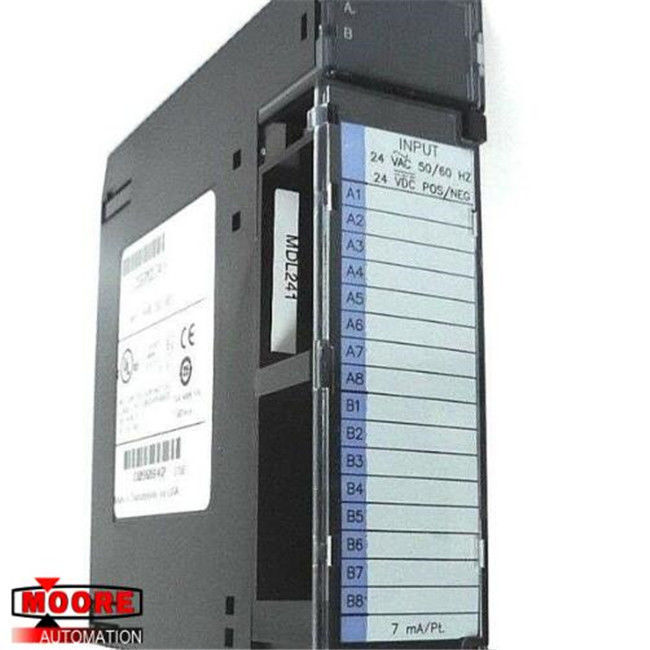

IC693MDL241 to 24-woltowy moduł wejściowy AC / DC dodatni / ujemny z serii 90-30 wyprodukowany przez firmę GE Fanuc.Posiada jedną grupę z 16 punktami wejściowymi, wszystkie z jednym wspólnym zaciskiem wejściowym.Został zaprojektowany tak, aby mieć dodatnią lub ujemną charakterystykę logiczną w trybie wejścia DC.

IC693MDL241 jest zaprojektowany do pracy z wejściami AC lub DC dostarczanymi przez użytkownika.Charakterystyki wejściowe są odpowiednie dla różnych urządzeń wejściowych dostarczanych przez użytkownika, takich jak wyłączniki krańcowe, przyciski i elektroniczne wyłączniki zbliżeniowe.Ten moduł ma zakres napięcia wejściowego od 0 do +30 V DC lub 0 do +30 V AC, 50/60 Hz i prąd wejściowy 7 mA (typowy) przy napięciu znamionowym.Jego napięcie w stanie włączenia wynosi od 11,5 do 30 V AC lub DC, a stan wyłączenia wynosi od 0 do +4 V AC lub DC.Ma minimalny prąd w stanie włączenia 3,2 mA i maksymalny prąd w stanie wyłączenia 1 mA.Jego typowy czas odpowiedzi wynosi 12 ms przy włączonym i 28 ms przy wyłączonym.

Gdy prąd przejdzie przez punkt wejściowy, wynikiem jest logika 1 w tabeli stanu wejść (% I).Użytkownik może dostarczyć moc niezbędną do obsługi urządzeń polowych lub izolowane wyjście +24 VDC na zasilaczu (dwa dolne zaciski zasilacza) może służyć do zasilania wejść DC.IC693MDL241 posiada diody LED wskazujące stan WŁĄCZENIA / WYŁĄCZENIA dla każdego punktu u góry modułu.Blok diod LED ma dwa poziome rzędy po osiem zielonych diod w każdym.Górny rząd diod LED jest oznaczony diodami od A1 do 8 (wskazując punkty od 1 do 8), a dolny rząd diod LED jest oznaczony diodami od B1 do 8 (dla punktów od 9 do 16).

IC693MDL241 posiada wkładkę, która oddziela wewnętrzną i zewnętrzną powierzchnię drzwi na zawiasach.Kiedy te drzwi są zamknięte, powierzchnia zwrócona do wnętrza modułu pokazuje informacje o okablowaniu obwodu, podczas gdy na powierzchni zewnętrznej można zapisać informacje identyfikacyjne obwodu.Kolor niebieski na zewnętrznej lewej krawędzi wkładu oznacza moduł niskonapięciowy.Moduł IC693MDL241 można zainstalować w dowolnym gnieździe we / wy 5 lub 10-gniazdowej płyty bazowej w systemie PLC serii 90-30.

Główne Produkty

Zaletami marek i serii naszej firmy są:

【Honeywell】 Moduł DCS / PLC
【Emerson / Delta V】Moduł

【WĄTEK】 Moduł wyjść wejściowych
【AB】 Moduł / ekran dotykowy

【GE / Fanuc】 Sterownik PLC serii IC69
【Bently Nevada】 System 3500
【Yokogawa】Przetwornik ciśnienia
【Yaskawa】 Servo Drive / Servo Motor

Jeśli potrzebujesz szczegółowych informacji technicznych, zapraszamy do kontaktu.
