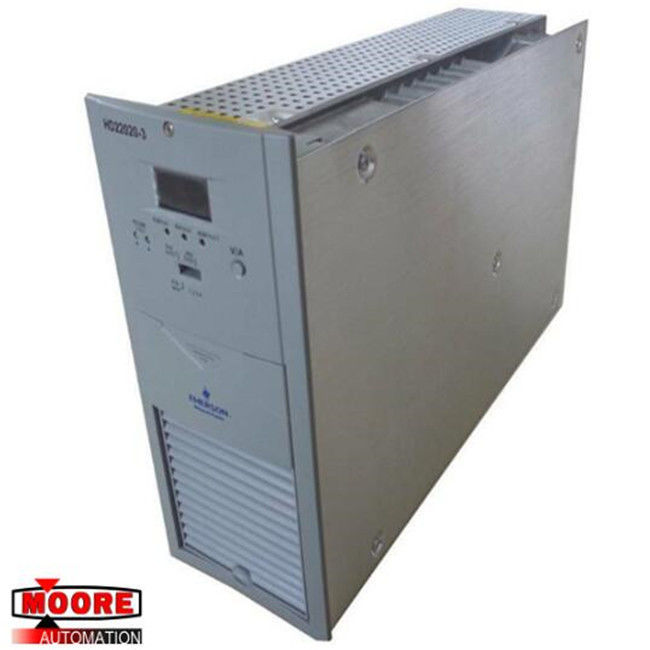

Moduł mocy HD22020-3 EMERSON
⇒ Kliknij tutaj, aby uzyskać dobrą cenę HD22020-3
Marka / producent | EMERSON / USA |
Numer części | HD22020-3 |
Alternatywny numer części | HD22020-3 |
Opis | SERWO SILNIKA |
Dimennsions |
33,0 cm x 25,4 cm x 5,1 cm |
Waga | 3,5 kg |
Szczegóły Produktu
Prostowniki firmy Emerson składają się z dwóch części: trójfazowego pasywnego układu PFC i obwodu przetwornika DC / DC.Poza tym istnieje pomocniczy zasilacz i obwód ochronny wykrywania wejść / wyjść.Zasada działania prostowników została przedstawiona na rysunku HD22020-3
Trójfazowy pasywny obwód PFC na przednim końcu zawiera wejściowe EMI i pasywne PFC, które są używane do prostowania i filtrowania wejścia AC oraz do kalibracji prądu wejściowego, aby zapewnić, że współczynnik mocy obwodu wejściowego jest większy niż 0,94, spełniający odpowiednie normy EMI i EMC w GB / T 17794.2.2-2003, a także normę harmonicznych 3-fazowych w DL / T781-2001.
Obwód konwertera DC / DC z tyłu wykorzystuje generator PWM do sterowania wyjściowym napięciem stałym PFC i wyjściowym napięciem stałym poprzez transformację, prostowanie i filtrowanie wysokiej częstotliwości.Służy do konwersji wyprostowanego napięcia z przedniego końca na stałe napięcie wyjściowe DC, zgodnie z wymaganiami systemu zasilania.
Dodatkowy zasilacz znajduje się pomiędzy wejściowym pasywnym PFC a przetwornikiem DC / DC.Wykorzystuje wyjście DC z 3-fazowego pasywnego PFC i zasila obwody sterujące.
Obwód detekcji wejścia może wykryć zbyt wysokie / zbyt niskie napięcie wejściowe i zanik fazy, podczas gdy obwód detekcji DC / DC może wykryć napięcie / prąd wyjściowy i temperaturę radiatora.Wszystkie te sygnały służą do sterowania i ochrony konwersji DC / DC.
