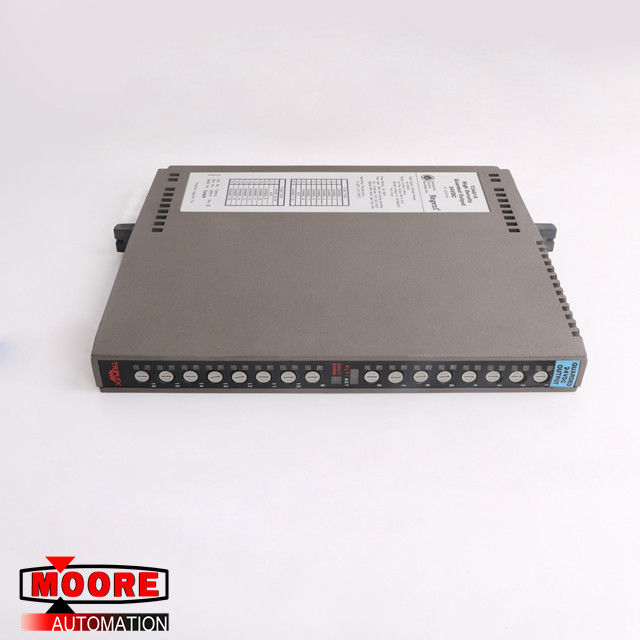

T3481A MODUŁ WYJŚCIOWY STEROWANY TRIPLEXEM ICS 24VDC
⇒ Kliknij tutaj, aby uzyskać dobrą cenę T3481A
Marka / producent | ICS TRIPLEX / USA |
Numer części |
T3481A |
Alternatywny numer części | T3481A |
Opis | STEROWANY MODUŁ WYJŚCIA 24 V DC |
Wymiary | 17,4 cm x 10,5 cm x 3,5 cm |
Waga | 0,7 kg |
Szczegóły Produktu
Funkcje T3481A
Szesnaście strzeżonych wyjść (w dwóch grupach po osiem).
Działanie odporne na awarie przy połączeniu równoległym z innym modułem tego samego typu.
Wymienny na gorąco.
Kompletne, automatyczne testowanie wszystkich obwodów wyjściowych.
Automatyczne monitorowanie linii wykrywa otwarte i zwarte obwody okablowania.
Individual front panel indicators on each module show module fault/active status and shutdown state; Indywidualne wskaźniki na przednim panelu w każdym module pokazują stan modułu / stan aktywny i stan wyłączenia; additional indicators show output status and load/fuse fault for each point. dodatkowe wskaźniki pokazują stan wyjścia i błąd obciążenia / bezpiecznika dla każdego punktu.
Bezpieczniki dostępne z panelu przedniego.
2500 minimalna izolacja elektryczna między polami i obwodami logicznymi.
The processor modules send triplicated write data commands over the I/O Safetybus to the monitored Guarded output module. Moduły procesora wysyłają trzykrotnie komendy zapisu danych za pośrednictwem magistrali Safety I / O do monitorowanego modułu wyjściowego Guarded. Onboard the output module the triplicated data are routed to two independent voters which provide voted data to associated field programmable gate arrays (FPGA). W module wyjściowym trzykrotnie dane są kierowane do dwóch niezależnych wyborców, którzy dostarczają dane głosowane do powiązanych programowalnych tablic bramek (FPGA). Each FPGA independently operates one of the two output control switches. Każdy układ FPGA niezależnie obsługuje jeden z dwóch przełączników sterowania wyjściami. The two output switches are connected in series with the load. Dwa przełączniki wyjściowe są połączone szeregowo z obciążeniem.
When both output switches are on, current will flow through the output and energize a field load. Gdy oba przełączniki wyjściowe są włączone, prąd przepływa przez wyjście i zasila obciążenie pola. If either switch is off, current will not flow through the output and the load will be de-energized. Jeśli którykolwiek przełącznik jest wyłączony, prąd nie przepłynie przez wyjście, a obciążenie zostanie odłączone od napięcia. This combination of series output switches and independent drive signals produces fail-safe activation of the load. Ta kombinacja szeregowych przełączników wyjściowych i niezależnych sygnałów napędowych zapewnia bezpieczną aktywację obciążenia. Single failures can only affect one of the output drive signals or switches. Pojedyncze awarie mogą wpływać tylko na jeden z wyjściowych sygnałów napędu lub przełączników.
Wiadomości Moore
Energetyka wodna z możliwościami energetyki.
Moc robocza zdalnego we / wy jest dostarczana przez odpowiednią jednostkę LCU do lokalnej jednostki sterującej jednostki (LCU1, LCU2, LCU3, LCU4).
LCU powinna zapewnić interfejs szeregowy RS-485, wykorzystując standardowy interfejs protokołu komunikacyjnego Modbus (Master i Slave).
Molex is used for gateway protocol conversion. Molex służy do konwersji protokołu bramy. The module is directly plugged into AB's 1756 rack and has standard blocks for programming. Moduł jest bezpośrednio podłączony do szafy AB 1756 i ma standardowe bloki do programowania.
Między sterownikiem PLC a stacją roboczą w LCU używany jest międzynarodowy standardowy protokół Ethernet przemysłowy EtherNet / IP.
Prędkość komunikacji osiąga 100 Mb / s, a PLC przyjmuje pętlę sterowania pompy olejowej regulatora AB ControlLogix i pętlę sterowania zaworem kulowym, aby wejść do lokalnego sterowania LCU urządzenia.
Thermal power industry with power industry capabilities: With the development of society, network technology, computer technology and PLC control technology are becoming more and more mature. Energetyka cieplna z możliwościami energetycznymi: Wraz z rozwojem społeczeństwa technologia sieciowa, technologia komputerowa i technologia sterowania PLC stają się coraz bardziej dojrzałe. All auxiliary control systems of thermal power plants can enter the whole plant auxiliary network control system to realize complete monitoring operation in the centralized control room.The level of automation has been greatly improved, and the efficiency of the whole plant has been improved. Wszystkie pomocnicze systemy sterowania elektrowni cieplnych mogą wejść do systemu kontroli sieci pomocniczej całego zakładu, aby zrealizować pełną operację monitorowania w scentralizowanym pomieszczeniu kontrolnym. Poziom automatyzacji został znacznie poprawiony, a wydajność całej instalacji została poprawiona.
