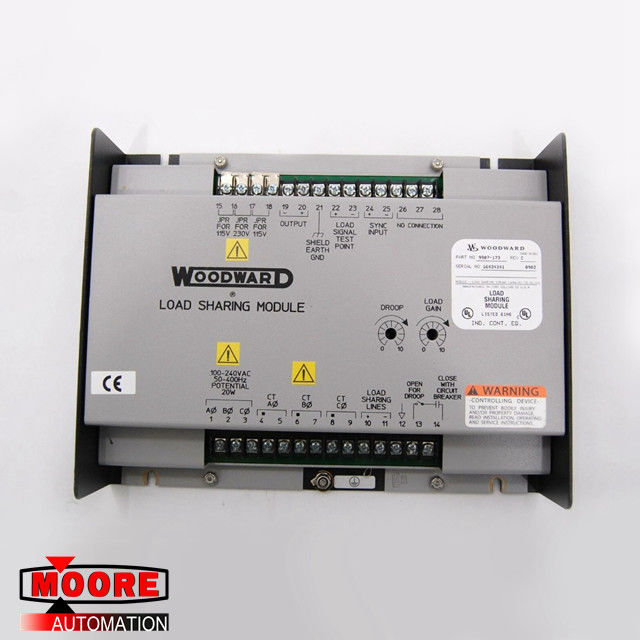

WOODWARD 9907-173 Moduł podziału obciążenia Rev C

WOODWARD 9907-173 Moduł podziału obciążenia Rev C

Szczegóły Produktu

Woodward makes models of its Load Sharing Module for use with engines equipped with speed controls that accept a ±3 Vdc speed setting input, a 0.5 to 4.5 Vdc input, or a PWM (pulse-width-modulated) input. Woodward produkuje modele modułu podziału obciążenia do użytku z silnikami wyposażonymi w regulatory prędkości, które akceptują wejście regulacji prędkości ± 3 V DC, wejście 0,5 do 4,5 V DC lub wejście PWM (z modulacją szerokości impulsu). The Load Sharing Module allows use of Woodward power generation accessories and allows load sharing between engines equipped with speed controls that are not manufactured by Woodward and engines controlled with Woodward electronic controls, or controls using other Woodward load sharing modules. Moduł podziału obciążenia umożliwia korzystanie z akcesoriów do generowania energii Woodward i umożliwia podział obciążenia między silnikami wyposażonymi w elementy sterowania prędkością, które nie są produkowane przez Woodward, a silnikami sterowanymi za pomocą elementów elektronicznych Woodward lub elementów sterujących za pomocą innych modułów podziału obciążenia Woodward.

The Load Sharing Module provides isochronous and droop load-sharing capability for engines in generator set applications. Moduł podziału obciążenia zapewnia izochroniczne i opadające dzielenie obciążenia dla silników w aplikacjach agregatów prądotwórczych. Additional equipment in the control system can include the Woodward SPM-A Synchronizer, SPM-D Synchronizer, Automatic Generator Loading Control (AGLC), and Automatic Power Transfer and Loading Control (APTL). Dodatkowe wyposażenie w systemie sterowania może obejmować synchronizator Woodward SPM-A, synchronizator SPM-D, automatyczną kontrolę ładowania generatora (AGLC) oraz automatyczną kontrolę przenoszenia i ładowania mocy (APTL).

Zasilacz:

Modele DC 18–32 V DC, około 5 W.

Modele prądu przemiennego do wyboru zworka dla 95–130 lub 190–260 Vac między liniami, 50–400 Hz, około 10 W.

Wejścia:

3-phase PT Inputs: 95–130 or 190–260 Vac line-to-line, 50–400 Hz. 3-fazowe wejścia PT: 95–130 lub 190–260 Vac od linii do linii, 50–400 Hz. PT input burden is 1.6 W per phase at 240 Vac, 0.4 W per phase at 120 Vac. Obciążenie wejściowe PT wynosi 1,6 W na fazę przy 240 Vac, 0,4 W na fazę przy 120 Vac.

3-fazowe wejścia CT: 3–7 ramion przy pełnym obciążeniu, obciążenie wejściowe CT przy pełnym obciążeniu wynosi 0,1 VA na fazę.

Wejście dzielenia obciążenia: 0–3 V DC na impedancję 25 000 w trybie izochronicznym, obwód otwarty w trybie opadania.

Wejście synchronizacji: Kompatybilny z opcjonalnym synchronizatorem Woodward SPM-A.

Speed ​​Trim: Umożliwia ręczną regulację poziomu wyjściowego za pomocą zewnętrznego potencjometru 10 kA (niedostępny w numerze części 9907-173).

Droop Switch: The external droop switch is to be wired in series with the auxiliary circuit breaker contact. Przełącznik opadający: Zewnętrzny przełącznik opadający należy połączyć szeregowo ze stykiem pomocniczego wyłącznika automatycznego. Droop mode is selected when either the droop switch or the auxiliary circuit breaker is open. Tryb opadania jest wybierany, gdy przełącznik zwalniania lub wyłącznik pomocniczy są otwarte.

Wyjścia:

Sygnał obciążenia: sygnał prądu stałego proporcjonalny do całkowitego rzeczywistego prądu wykrytego przez moduł podziału obciążenia.

Służy do regulacji wzmocnienia obciążenia.

Wyjście do sterowania prędkością: analogowy od +0,5 do +4,5 Vdc, analog ± 3 Vdc lub PWM, w zależności od modelu.

Korekty

Droop: Zapewnia redukcję mocy wyjściowej między stanem bez obciążenia a pełnym obciążeniem.

Load Gain: Provides adjustment of the load on an individual generator when two or more generators are paralleled. Wzmocnienie obciążenia: Umożliwia regulację obciążenia pojedynczego generatora, gdy dwa lub więcej generatorów jest połączonych równolegle. Adjusts specified full load condition from 3 to 7 Arms. Dostosowuje określony stan pełnego obciążenia od 3 do 7 ramion.
