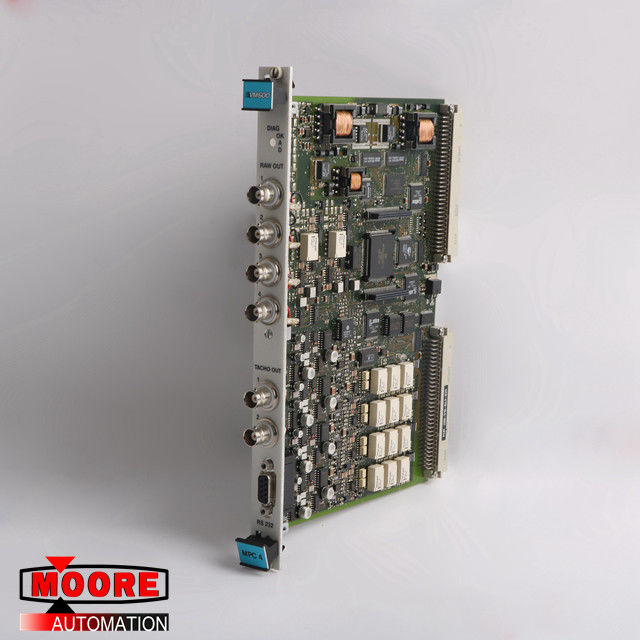

VM600 MPC4 200-510-063-025 VIBRO METER Karta ochrony maszyn

VM600 MPC4 200-510-063-025 VIBRO METER Karta ochrony maszyn

Szczegóły Produktu

The MPC4 machinery protection card is the central element in the VM600 series machinery protection system (MPS), from Meggitt Sensing Systems' Vibro-Meter® product line. Karta ochrony maszyn MPC4 jest centralnym elementem systemu ochrony maszyn serii VM600 (MPS) z linii produktów Vibro-Meter® firmy Meggitt Sensing Systems. This very versatile card is capable of measuring and monitoring up to four dynamic signal inputs and up to two speed inputs simultaneously. Ta bardzo wszechstronna karta jest zdolna do pomiaru i monitorowania do czterech dynamicznych sygnałów wejściowych i do dwóch wejściowych prędkości jednocześnie.

The dynamic signal inputs are fully programmable and can accept signals representing acceleration, velocity and displacement (proximity), among others. Wejścia sygnałów dynamicznych są w pełni programowalne i mogą przyjmować między innymi sygnały reprezentujące przyspieszenie, prędkość i przemieszczenie (bliskość). On-board multi-channel processing allows measurement of various physical parameters, including relative and absolute vibration, Smax, eccentricity, thrust position, absolute and differential housing expansion, displacement and dynamic pressure. Wbudowane wielokanałowe przetwarzanie umożliwia pomiar różnych parametrów fizycznych, w tym wibracji względnej i absolutnej, Smax, mimośrodowości, pozycji ciągu, bezwzględnej i różnicowej rozszerzalności obudowy, przemieszczenia i ciśnienia dynamicznego.

Cyfrowe przetwarzanie obejmuje cyfrowe filtrowanie, integrację lub różnicowanie (w razie potrzeby), rektyfikację (RMS, wartość średnia, prawdziwy szczyt lub prawdziwy szczyt do szczytu), śledzenie kolejności (amplituda i faza) oraz pomiar odstępu przetwornik-cel.

FUNKCJE

Z linii produktów Vibro-Meter®

Karta ochrony maszyn w trybie online

Pomiar i monitorowanie w czasie rzeczywistym przy użyciu najnowocześniejszych technik DSP

4 wejścia sygnałów dynamicznych i 2 wejścia prędkościomierza, wszystkie indywidualnie programowalne

Programowalne filtry szerokopasmowe i wąskopasmowe

Jednoczesne monitorowanie amplitudy i fazy w trybie śledzenia zamówień

Programowalne punkty alarmowe, niebezpieczne i OK

Poziomy Adaptive Alert i Danger

Złącza BNC na panelu przednim do łatwej analizy sygnałów pierwotnych

7 diod LED na panelu przednim pokazuje status i alarmy

Zintegrowane źródło zasilania dla wielu interfejsów Vibro-Meter, w tym akcelerometry ICP i

systemy zbliżeniowe

Wkładanie i wyjmowanie kart na żywo

Dostępne w wersjach „standard”, „oddzielne obwody” i „bezpieczeństwo” (SIL)

SPECYFIKACJE

Liczba wejść: 4 na kartę MPC4

Zakres prądu stałego: od 0 do +20 V lub od 0 do -20 V.

Zakres prądu przemiennego: ± 10 V (maksymalny)

Zakres napięcia w trybie wspólnym: −50 do +50 V.

CMRR:> 60 dB przy 50 Hz

Przesłuch: −72 dB

Impedancja wejściowa: 200 kΩ

Aktualny zakres wejściowy

DC signals : 0 to 25 mA; Sygnały DC: od 0 do 25 mA; AC signals : ±8 mA (maximum) Sygnały AC: ± 8 mA (maksymalnie)

Analogowe pasmo częstotliwości AC

(bez integracji): 0,1 Hz do 10 kHz

Analogowe pasmo częstotliwości AC (z integracją): 2,5 Hz do 10 kHz

Analogowe pasmo częstotliwości dla przepustowości innych kart i buforowanych wyjść AC: DC do 60 kHz (−3 dB)

Rezystor pomiarowy prądu: 324,5 Ω
