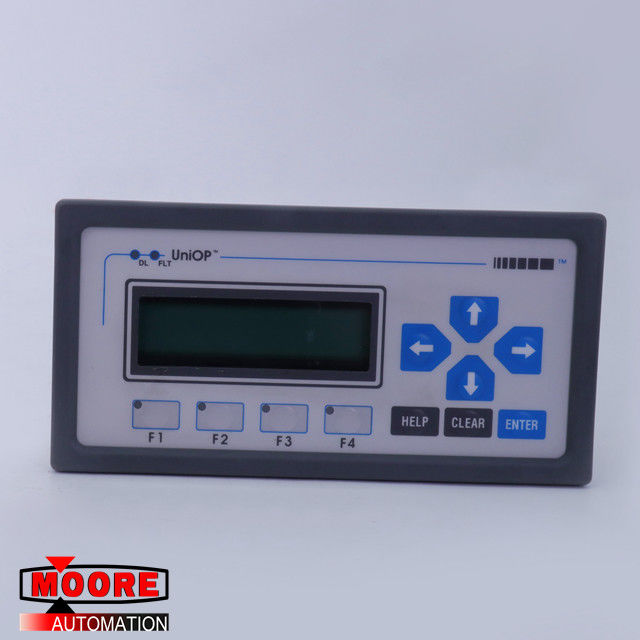

MD01R-02 0042 Panel interfejsu operatora UNIOP
Marka / producent | UNIOP/USA |
Numer części |
MD01R-02 0042 |
Alternatywny numer części |
MD01R-02 0042 |
Opis | Panel interfejsu operatora |
Wymiary | 19,5 cm x 9,8 cm x 7,9 cm |
Waga | 0,9 kg |
Szczegóły Produktu
The MD01R-02, MD03R-02 and MD03R-04 fulfill the need for a powerful yet cost effective operator interface system in areas where space and cost must be small. MD01R-02, MD03R-02 i MD03R-04 spełniają potrzebę wydajnego, ale opłacalnego systemu interfejsu operatora w obszarach, w których przestrzeń i koszt muszą być niewielkie. Displays are available with either a two line or four line backlit LCD display. Wyświetlacze są dostępne z dwuwierszowym lub czteroliniowym podświetlanym wyświetlaczem LCD. Each line can contain up to 20 characters. Każda linia może zawierać do 20 znaków. Each page can contain up to 32 lines, which can be accessed by scrolling with the arrow keys. Każda strona może zawierać do 32 wierszy, do których można uzyskać dostęp, przewijając za pomocą klawiszy strzałek. Brightness control is provided to adjust the display for easy viewing under nearly any condition. Kontrola jasności służy do regulacji wyświetlacza w celu łatwego oglądania w prawie każdych warunkach.
Wyświetl zmienne
PLC internal variables can be shown on any of the many display pages (limited only by memory size). Zmienne wewnętrzne PLC mogą być wyświetlane na dowolnej z wielu wyświetlanych stron (ograniczone tylko wielkością pamięci). The number of variables that can be viewed at one time is limited only by the display size. Liczba zmiennych, które można wyświetlić jednocześnie, jest ograniczona tylko rozmiarem wyświetlacza. UniOP also provides scaling (linear conversion) of the displayed data. UniOP zapewnia także skalowanie (konwersję liniową) wyświetlanych danych. The final value can then be shown in several useful formats including decimal, bit, hexadecimal, floating point, and string. Ostateczną wartość można następnie wyświetlić w kilku przydatnych formatach, w tym dziesiętnych, bitowych, szesnastkowych, zmiennoprzecinkowych i ciągach. Data entry with valid range verification is also available for each data type. Wprowadzanie danych z poprawną weryfikacją zakresu jest również dostępne dla każdego typu danych.
Wprowadzanie danych
The integral keypad on the MD01R-02 offers 11 programmable keys and 4 user LEDs to the display panel. Zintegrowana klawiatura MD01R-02 oferuje 11 programowalnych klawiszy i 4 diody LED użytkownika do panelu wyświetlacza. The integral keypads on the MD03R-02 and MD03R-04 offer 19 configurable keys and 9 user LEDs to the display panel. Zintegrowane klawiatury w MD03R-02 i MD03R-04 oferują 19 konfigurowalnych klawiszy i 9 diod LED użytkownika do panelu wyświetlacza. Slide-in legends make it easy to customize and document the operation of the keys and user LEDs. Wsuwane legendy ułatwiają dostosowanie i udokumentowanie działania klawiszy i diod LED użytkownika. Data entry can be achieved with the up and down arrow keys on the MD01R-02 or by using the numeric keypad on the MD03R-02 and the MD03R-04. Wprowadzanie danych można uzyskać za pomocą klawiszy strzałek w górę i w dół na MD01R-02 lub za pomocą klawiatury numerycznej na MD03R-02 i MD03R-04.
Funkcje:
Obudowa zgodna z NEMA 4/12;
Certyfikat CE;
Edytor makr klawiatury;
Jeden port szeregowy pętli prądowej RS-232 / RS-422 / RS-485 / 20mA, z prędkością do 38 400 bodów dla bezpośredniego połączenia ze sterownikiem PLC i komunikacji z komputerem;
Jeden port pomocniczy do komunikacji w sieci magistrali dużych prędkości;
Konfigurowalne klawisze funkcyjne z diodami LED i wsuwanie legend;
Klawisze Kursora, Wyczyść i Enter;
128 KB standardowa pamięć wewnętrzna Flash EPROM;
Nieograniczona liczba zmiennych na stronę;
256 priorytetowych alarmów;
Osiem poziomów ochrony hasłem;
Wyświetla standardowy zestaw znaków ASCII;
Mały rozmiar do ciasnych wymagań przestrzennych.
Dane techniczne
Środowisko:
Temperatura pracy: od 0 do 50 ° C (32 do 122 ° F)
Wilgotność: od 0 do 95% RH (bez kondensacji)
Wymagania dotyczące zasilania: maksymalnie 250 mA, 24 VDC
Pokaz:
Typ: ciekły kryształ
Rozmiar: 2 lub 4 linie x 20 znaków / linia
Wysokość znaków: 5,15 mm (13/64 cali)
Klawiatura:
Technologia: dotykowe sprzężenie zwrotne (testowane 5 milionów razy)
