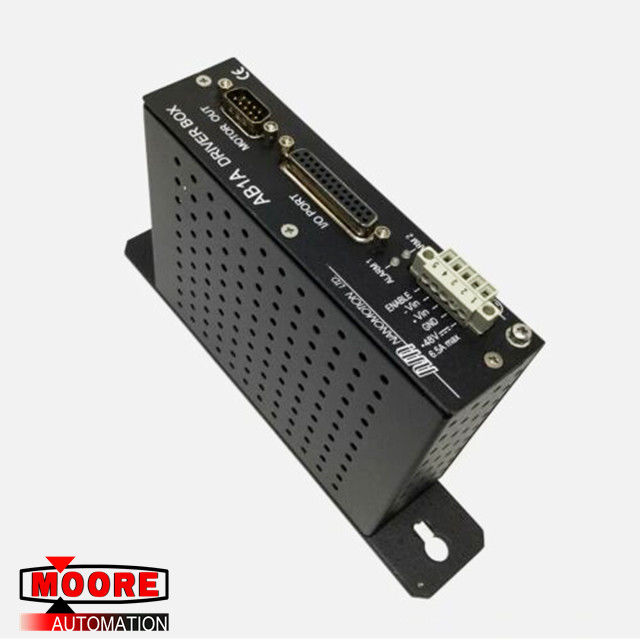

AB1A-2A-HR-E4 NM NANOMOTION AB1A Piezoelektryczny silnik HR Wzmacniacz

AB1A-2A-HR-E4 NM NANOMOTION AB1A Piezoelektryczny silnik HR Wzmacniacz

Szczegóły Produktu

The AB1A amplifier is a single axis digital driver that can run one or multiple Nanomotion motors in parallel. Wzmacniacz AB1A to jednoosiowy sterownik cyfrowy, który może obsługiwać równolegle jeden lub wiele silników Nanomotion. While operating in a closed loop servo system, the driver works as a velocity amplifier, receiving a +/- 10 volt analog command from the controller. Podczas pracy w układzie serwomechanizmu w zamkniętej pętli sterownik działa jako wzmacniacz prędkości, odbierając z kontrolera analogowe polecenie +/- 10 woltów. The controller signal translates into AC voltage at 39.6 kHz to run the motor. Sygnał kontrolera przekłada się na napięcie prądu przemiennego przy 39,6 kHz, aby uruchomić silnik. In an open loop mode the amplifier can receive a signal from an external joystick, providing motion in a continuous or stepping mode. W trybie otwartej pętli wzmacniacz może odbierać sygnał z zewnętrznego joysticka, zapewniając ruch w trybie ciągłym lub stopniowym.

Funkcje:

Napęd cyfrowy obsługuje do 32 elementów

+/- 10 V wejście z serwosterowania

2 optycznie izolowane granice

Dostępny w formacie Eurocard 3µ

Wejście joysticka dla operacji w otwartej pętli

Interfejs karty to 48-stykowe 3-rzędowe złącze

Dane techniczne

Zdolność jazdy: do 32 elementów (4 x silniki HR8)

Analogowe wejście sterujące

Zakres napięcia wejściowego: +/- 10 V.

Impedancja wejściowa: 10 kW

Filtr dolnoprzepustowy wejściowy: 2,7 kHz

Wejściowa rozdzielczość próbkowania: 10 bitów

Pobór mocy: + 48 V DC ± 5%

Maksymalna moc silnika: od 270 do 280 V rms

Pobór mocy bez obciążenia: + 48 V DC / 0,125 A.

Pobór mocy przy maksymalnym obciążeniu: + 48 V DC / 6,5 A maks

O NM NANOMOTION

Utilizing proprietary technology, Nanomotion designs and manufactures complete motion solutions from start to finish. Wykorzystując zastrzeżoną technologię, Nanomotion projektuje i produkuje kompletne rozwiązania w zakresie ruchu od początku do końca. Using our unique ceramic servo motors, drivers and controllers, Nanomotion creates single and multi-axis motion systems that best suit the needs of your application. Korzystając z naszych unikalnych ceramicznych serwosilników, sterowników i sterowników, Nanomotion tworzy jedno i wieloosiowe systemy ruchu, które najlepiej odpowiadają potrzebom Twojej aplikacji. Nanomotion provides superior motion solutions based both on the level of performance required in today's marketplace, and future market needs. Nanomotion zapewnia doskonałe rozwiązania ruchu oparte zarówno na poziomie wydajności wymaganym na dzisiejszym rynku, jak i przyszłych potrzebach rynku. Nanomotion's motors are compact and miniature in size, offer extremely accurate and precise movement, high resolution and low settling time, coupled with dynamic range of velocity and force. Silniki Nanomotion są niewielkie i miniaturowe, oferują niezwykle dokładny i precyzyjny ruch, wysoką rozdzielczość i krótki czas osadzania, w połączeniu z dynamicznym zakresem prędkości i siły.

Based on the principles of piezoelectricity, Nanomotion has designed a series of ultrasonic motors that have no moving parts and that have no extrinsic or intrinsic magnetic fields. Opierając się na zasadach piezoelektryczności, Nanomotion zaprojektował serię silników ultradźwiękowych, które nie mają ruchomych części i nie mają zewnętrznych ani wewnętrznych pól magnetycznych. In stall mode, the motors have no electrostatic fields as well. W trybie utyku silniki również nie mają pól elektrostatycznych. Furthermore, Nanomotion also designs and manufactures application specific motors for high volume applications that suit a wide range of micro mechanic specifications. Co więcej, Nanomotion projektuje i produkuje również silniki dostosowane do konkretnych zastosowań do zastosowań wymagających dużej objętości, które odpowiadają szerokiemu zakresowi specyfikacji mikromechanicznych.

Nanomotion's products are sold internationally, with wide-ranging customer bases in the USA, Europe, Middle East and the Far East. Produkty Nanomotion są sprzedawane na całym świecie, z szeroką bazą klientów w USA, Europie, na Bliskim Wschodzie i na Dalekim Wschodzie. Nanomotion channels its marketing and sales activities through an extensive network of international distributors based in the USA, Europe, and the Far East. Nanomotion kieruje swoją działalność marketingową i sprzedażową poprzez rozległą sieć międzynarodowych dystrybutorów z siedzibą w USA, Europie i na Dalekim Wschodzie.
