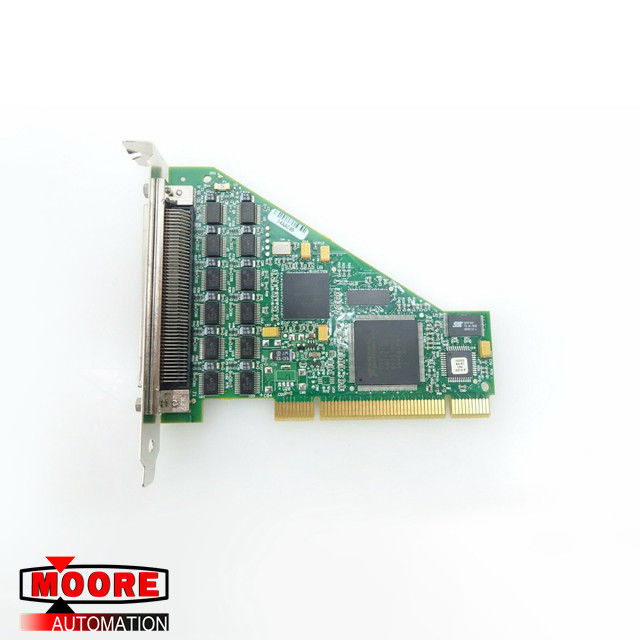

Cyfrowy interfejs we / wy NI PCI-6509

Cyfrowy interfejs we / wy NI PCI-6509

Szczegóły Produktu

NI 6509 posiada cyfrowe filtrowanie, programowalne stany włączania, wykrywanie zmian i timer nadzorujący.

Filtrowanie cyfrowe

You can use the digital filtering option available on the NI 6509 to eliminate glitches on input data. Możesz użyć opcji cyfrowego filtrowania dostępnej w NI 6509, aby wyeliminować usterki danych wejściowych. When used with change detection, digital filtering can also reduce the number of changes to examine and process. W połączeniu z wykrywaniem zmian cyfrowe filtrowanie może również zmniejszyć liczbę zmian do sprawdzenia i przetworzenia.

You can configure the digital input lines to pass through a digital filter and control the timing interval the filter uses. Możesz skonfigurować cyfrowe linie wejściowe, aby przechodziły przez filtr cyfrowy i kontrolowały odstępy czasowe używane przez filtr. The filter blocks pulses that are shorter than half of the specified timing interval and passes pulses that are longer than the specified interval. Filtr blokuje impulsy krótsze niż połowa określonego przedziału czasowego i przepuszcza impulsy dłuższe niż określony przedział. Intermediate-length pulses—pulses longer than half of the interval but less than the interval—may or may not pass the filter. Impulsy o średniej długości - impulsy dłuższe niż połowa interwału, ale krótsze niż interwał - mogą, ale nie muszą, przejść przez filtr.

You can enable digital filtering on as many input lines as necessary for your application. Możesz włączyć filtrowanie cyfrowe na tylu liniach wejściowych, ile jest to konieczne dla Twojej aplikacji. All filtered lines share the same timing interval, which ranges from 400 ns to 200 ms on the NI PCI/PXI-6509. Wszystkie filtrowane linie mają ten sam interwał czasowy, który wynosi od 400 ns do 200 ms na NI PCI / PXI-6509. The PCIe-6509 supports only three timing intervals: 160 ns, 10.24 ms, and 5.12 ms. PCIe-6509 obsługuje tylko trzy przedziały czasowe: 160 ns, 10,24 ms i 5,12 ms.

Dane techniczne

Wymagania dotyczące zasilania

Pobór prądu z magistrali w stanie bez obciążenia:

NI PCI / PXI-6509:

375 mA przy +3,3 VDC, typowo;

250 mA przy +5 VDC, typowo

PCIe-6509:

550 mA przy +3,3 VDC, typowo;

20 mA przy +12 VDC, typowo

Dostępna moc +5 V.

at I/O connector (pins 49 and 99): +4.0 V to +5.25 V; na złączu I / O (styki 49 i 99): od +4,0 V do +5,25 V. 1A, maximum Maksymalnie 1A

Cyfrowe we / wy

Liczba kanałów: 96 I / O

Kompatybilność: TTL Schmitt Trigger / CMOS, z pojedynczym zakończeniem GND

Stan włączania: Wejście podciągnięte w górę lub w dół (do wyboru przez oprogramowanie), wyjście 1 lub 0

Przesyłanie danych: Przerwania, zaprogramowane we / wy

Złącze I / O: 100-pinowe żeńskie złącze SCSI serii 0.050

Rezystor ciągnący:

Rezystor pull-up 4,7 kW, typowy

Rezystor rozkładany 47 kW, typowy

Zabezpieczenie napięcia wejściowego: ± 20 V maksymalnie na dwóch pinach
