KOLMORGEN | SERVOSTAR 614 3X230-480V 10KVA 14A | Wzmacniacz serwonapędu

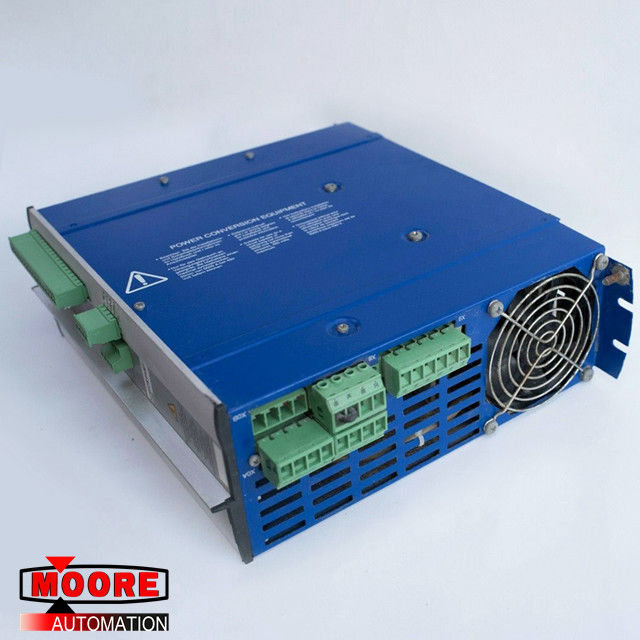

SERVOSTAR 614 3X230-480V 10KVA 14A KOLLMORGEN Serwowzmacniacz

Szczegóły Produktu

Opis techniczny

Rodzina cyfrowych serwowzmacniaczy SERVOSTAR 600

Wersja standardowa:

6 prądów znamionowych (1,5 A - tylko Europa -, 3 A, 6 A, 10 A, 14 A, 20 A)

3 szerokości instrumentów: 70 mm dla prądu znamionowego 1,5 A do 10 A, 100 mm dla prądu znamionowego 14A, 120 mm dla prądu znamionowego 20A

Szeroki zakres napięcia znamionowego (3x208 V –10% do 3x480 V + 10%)

Overvoltage category III acc. Kategoria przepięciowa III wg. to EN 61800-5-1 zgodnie z EN 61800-5-1

Podłączenie ekranu bezpośrednio do serwowzmacniacza

2 analogowe wejścia wartości zadanej

Zintegrowany CANopen (domyślnie 500 kBaud), do integracji z systemami magistrali CAN i do ustawiania parametrów dla kilku wzmacniaczy poprzez interfejs PC jednego wzmacniacza

Zintegrowany RS232, elektrycznie izolowany, zintegrowany interfejs impulsowo-kierunkowy

Można stosować synchroniczne serwomotory, silniki liniowe i silniki asynchroniczne

Dostawy prądu

Bezpośrednio uziemiony system 3-fazowy: 230 V-10% ... 480 V + 10%, 50 Hz, 208 V-10% ... 480 V + 10%, 60 Hz

TN-system or TT-system with grounded neutral point, max. System TN lub TT z uziemionym punktem zerowym, max. 42,000 rms symmetrical amperes. 42 000 RMS symetrycznych amperów.

Podłączenie do innych sieci zasilających tylko za pomocą transformatora izolującego str.48

Mostek prostowniczy B6, bezpośrednio poza 3-fazowym uziemionym systemem zasilania, zintegrowanym filtrem wejściowym mocy i obwodem rozruchowym

Możliwe jest zasilanie jednofazowe (np. Do konfiguracji)

Bezpiecznik: (np. Bezpiecznik topliwy) dostarczony przez użytkownika

Ekranowanie: Wszystkie ekranowane połączenia bezpośrednio na wzmacniaczu

Stopień wyjściowy: moduł IGBT z izolowanym pomiarem prądu

Brake circuit: with dynamic distribution of the brake power between several,amplifiers on the same DC bus link circuit. Obwód hamulcowy: z dynamicznym rozkładem siły hamowania między kilka wzmacniaczy w tym samym obwodzie obwodu szyny prądu stałego. Internal brake resistor,as standard, external brake resistors if required Wewnętrzny rezystor hamowania, standardowo, w razie potrzeby zewnętrzny rezystor hamowania

Napięcie na szynie DC 260 - 900 VDC, może być przełączane równolegle

Filtr przeciwzakłóceniowy dla wejścia zasilania (do kategorii 3) jest zintegrowany

Interference suppression filter for the 24V aux. Filtr przeciwzakłóceniowy dla Aux 24V. supply (to category 3) is integrated zasilanie (do kategorii 3) jest zintegrowane

Dodatkowe napięcie zasilania 24 VDC

Elektrycznie izolowane, wewnętrzne bezpieczniki (3,15 AT), z zewnętrznego zasilacza 24 VDC, np. Z transformatorem izolującym

Działanie i ustawienie parametrów

Dzięki naszemu łatwemu w obsłudze oprogramowaniu do konfiguracji przez interfejs szeregowy komputera

Bezpośrednia obsługa za pomocą dwóch klawiszy na serwowzmacniaczu i 3-znakowego wyświetlacza LED do wyświetlania statusu w przypadku braku komputera

W pełni programowalny przez interfejs RS232
