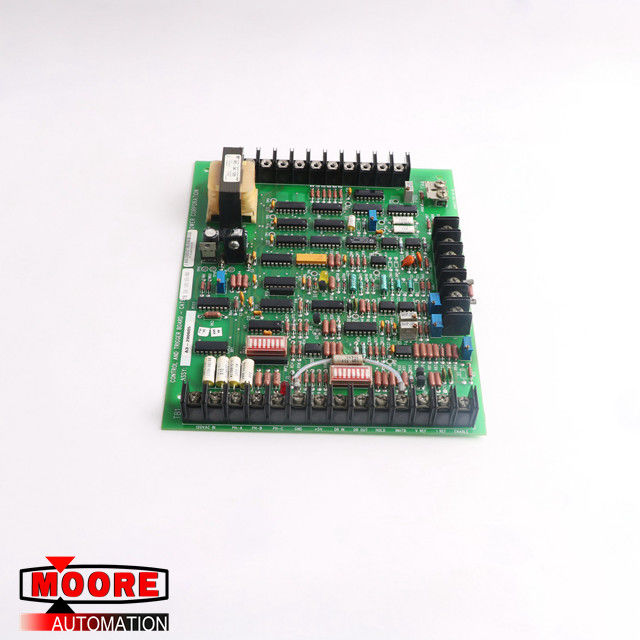

STEROWANIE A3-290605 PŁYTA STERUJĄCA I TRIGGER DLA 3-FAZOWYCH ZASILACZY
Marka / producent | KONTROLA/USA |
Numer części |
A3-290605 |
Alternatywny numer części |
A3-290605 |
Opis | TABLICA STEROWANIA I TRIGGER |
Wymiary | 18,0 cm x 12,5 cm x 3,9 cm |
Waga | 0,38 kg |
Szczegóły Produktu
The Control and Trigger Board, CAT Board, is designed to the requirements learned from many years of experience with SCR controlled high power equipment. Płytka sterująca i wyzwalająca, płytka CAT, została zaprojektowana zgodnie z wymaganiami wyciągniętymi z wieloletniego doświadczenia z urządzeniami dużej mocy sterowanymi przez SCR. Modern CMOS integrated circuit technology has allowed an extremely compact, unitized design with low power consumption. Nowoczesna technologia układów scalonych CMOS pozwoliła na niezwykle kompaktową, jednolitą konstrukcję przy niskim zużyciu energii. The following description covers the major features and applications of the design. Poniższy opis obejmuje główne cechy i zastosowania projektu.
Regulator mocy i odniesienia
1. Moc sterującą (nominalnie 120 VAC) należy przyłożyć do zacisków TB1-1 i zacisków TB1-2.
a) Minimalne napięcie wejściowe: 85 VAC
b) Maksymalne napięcie wejściowe: 135 VAC
2. Odniesienia etapowe
a) Musi być zastosowany do zacisków TB1-3, TB1-4 i TB1-5.
b) Prawidłowy obrót i kolejność faz jest ważny dla zapewnienia właściwego odpalenia SCR.
c) The 3-phase references must be balanced to within ± 5% of each other. c) Odniesienia 3-fazowe muszą być zrównoważone w zakresie ± 5% względem siebie. The CAT board incorporates phase imbalance detection and in the event of a lost phase or high imbalance the board will inhibit its output until the phase balance has been restored. Płytka CAT zawiera wykrywanie asymetrii faz, aw przypadku utraty fazy lub wysokiej asymetrii płytka będzie hamować swoją moc wyjściową do momentu przywrócenia równowagi faz.
d) The voltage of the 3-phase reference is not critical; d) napięcie trójfazowego napięcia odniesienia nie jest krytyczne; it may be between 60 VAC and 200 VAC. może wynosić od 60 V prądu przemiennego do 200 V prądu przemiennego.
e) Trójfazowe odniesienie można uzyskać przez dzielnik rezystorowy lub trzy małe transformatory sterujące.
3. Odniesienie do wzmacniacza kontrolnego
a) Zacisk TB1-7 zapewnia stabilną wartość zadaną sterowania ze współczynnikiem niskiej temperatury.
b) The reference must be preset to 5.00 volts through P1; b) Wartość zadana musi być ustawiona na 5,00 woltów przez P1; it can supply approximately 30 ma to the control potentiometers. może dostarczyć około 30 mA do potencjometrów sterujących.
c) The control potentiometers may be 10K, 2 watts. c) Potencjometry kontrolne mogą mieć moc 10 K, 2 waty. They are returned to terminals TB1-12 (VREF) and TB1-13 (IREF). Są one zwracane do terminali TB1-12 (VREF) i TB1-13 (IREF). The ground return is terminal TB1-6. Powrót uziemienia to zacisk TB1-6.
d) Aby uzyskać maksymalne tłumienie szumów przed wzmacniaczem sterującym, zastosowano filtrację wejściowych wejściowych sygnałów referencyjnych (RC = 0,4).
