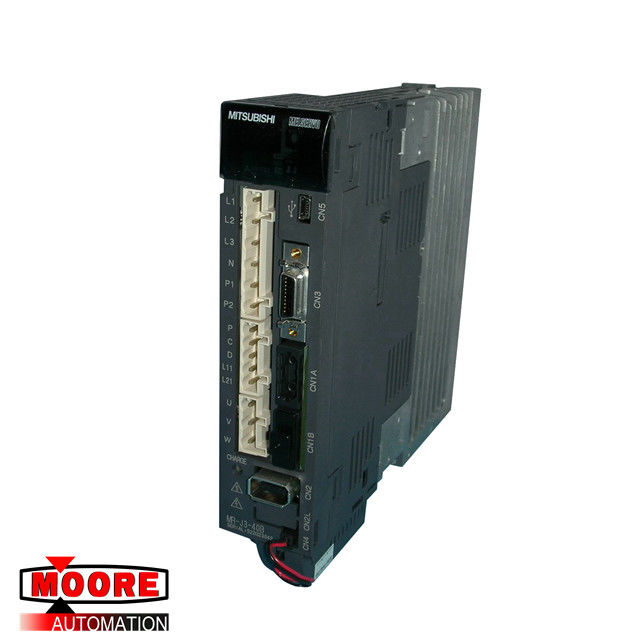

MR-J3-40B MRJ340B MITSUBISHI Servo Driver 400W 200V
Marka / producent | MITSUBISHI / JAPAN |
Numer części |
MR-J3-40B |
Alternatywny numer części |
MR-J3-40B |
Opis | Sterownik serwo |
Wymiary | 6,5 cm x 11,0 cm x 20,4 cm |
Waga | 1,5 kg |
Szczegóły Produktu
The Mitsubishi MELSERVO-J3 series general-purpose AC servo has further higher performance and higher functions compared to the current MELSERVO-J2-Super series.The MR-J3-B servo amplifier connects to servo system controller and others via high speed synchronous network and operates by directly reading position data. Serwosilnik uniwersalny AC Mitsubishi MELSERVO-J3 ma jeszcze wyższą wydajność i lepsze funkcje w porównaniu z obecną serią MELSERVO-J2-Super. Serwowzmacniacz MR-J3-B łączy się z kontrolerem układu serwomechanizmu i innymi za pośrednictwem szybkiej sieci synchronicznej i działa poprzez bezpośredni odczyt danych pozycji. The rotation speed/direction control of servo motor and the high accuracy positioning are executed with the data from command module. Kontrola prędkości obrotowej / kierunku silnika serwo i pozycjonowanie o wysokiej dokładności są wykonywane na podstawie danych z modułu sterującego. SSCNET equipped by theMR-J3-B servo amplifier greatly improved its communication speed and noise tolerance by adopting optical communication system compared to the current SSCNET. SSCNET wyposażony w serwowzmacniacz MR-J3-B znacznie poprawił szybkość komunikacji i tolerancję szumów, przyjmując optyczny system komunikacyjny w porównaniu do obecnego SSCNET. For wiring distance, 50m of the maximum distance between electrodes is also offered.The torque limit with clamping circuit is put on the servo amplifier in order to protect the power transistor of main circuit from the over current caused by rapid acceleration/deceleration or overload. Dla odległości okablowania oferowane jest również 50 m maksymalnej odległości między elektrodami. Ogranicznik momentu obrotowego z obwodem zaciskowym jest nakładany na serwowzmacniacz w celu ochrony tranzystora mocy obwodu głównego przed nadmiernym prądem spowodowanym szybkim przyspieszaniem / zwalnianiem lub przeciążeniem. In addition, torque limit value can be changed to desired value with parameter. Ponadto wartość graniczną momentu obrotowego można zmienić za pomocą parametru na żądaną wartość.
Dane techniczne
Napięcie / częstotliwość: 3-fazowe lub 1-fazowe 200 do 230 V AC, 50/60 Hz
Dopuszczalne wahania napięcia: 3-fazowe lub 1-fazowe od 200 do 230 V prądu przemiennego: od 170 do 253 V prądu przemiennego
Dopuszczalne wahania częstotliwości: w granicach 5%
Pojemność zasilacza: patrz rozdział 10.2
Prąd rozruchowy: patrz rozdział 10.5
System sterowania: kontrola PWM fali sinusoidalnej, system kontroli prądu
Funkcje ochronne: odcięcie nadprądowe, odcięcie nadprądowe regeneracyjne, odcięcie przeciążeniowe (elektroniczny przekaźnik termiczny), zabezpieczenie przed przegrzaniem silnika serwo, zabezpieczenie przed błędem enkodera, zabezpieczenie przed błędem regeneracyjnym, podnapięcie, zabezpieczenie przed chwilową awarią zasilania, zabezpieczenie przed nadmierną prędkością, nadmierny błąd ochrona.
Funkcjonować
Enkoder o wysokiej rozdzielczości: Enkoder o wysokiej rozdzielczości 262144 impulsów / obr. Służy jako enkoder serwomotoru.
Filtr dolnoprzepustowy: tłumi rezonans wysokiej częstotliwości, który pojawia się, gdy wzrasta odpowiedź układu serwo.
Symulacja maszyny: może symulować ruchy maszyny na ekranie komputera osobistego na podstawie wyników analizatora maszyny. Do tej funkcji niezbędny jest konfigurator MR.
Lekkie sterowanie tłumieniem wibracji: tłumi wibracje 1 impulsu wytwarzane przy zatrzymaniu silnika serwo
Auto tuning: Automatically adjusts the gain to optimum value if load applied to the servomotor shaft varies. Automatyczne dostrajanie: Automatycznie dostosowuje wzmocnienie do optymalnej wartości, jeśli zmienia się obciążenie przykładane do wału serwomotoru. Higher in performance than MR-J2-Super series servo amplifier. Wyższa wydajność niż serwowzmacniacz serii MR-J2-Super.
Hamuj do: Używany, gdy opcja regeneracji nie może zapewnić wystarczającej mocy regeneracyjnej. Można użyć wzmacniacza serwo 5kW lub więcej.
