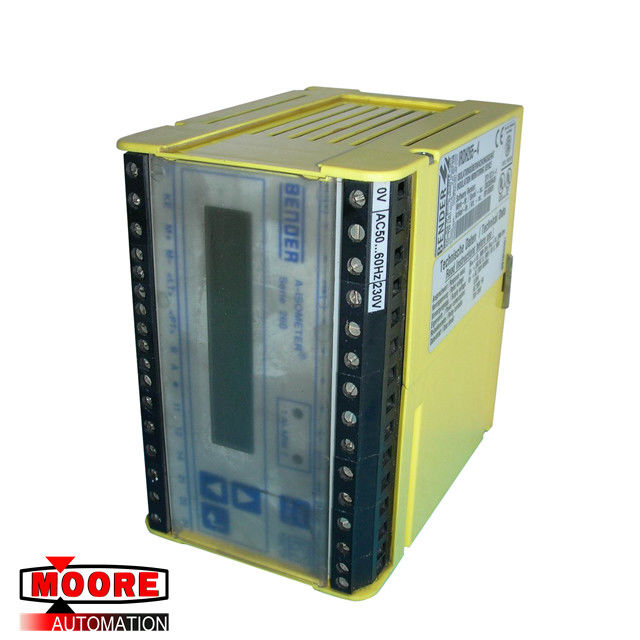

IRDH265-4 BENDER A-ISOMETER Urządzenie monitorujące izolację do systemów IT prądu przemiennego

IRDH265-4 BENDER A-ISOMETER Urządzenie monitorujące izolację do systemów IT prądu przemiennego

Szczegóły Produktu

Podstawowe funkcje:

Dla systemów IT AC, systemów IT AC z galwanicznie podłączonymi prostownikami i systemów IT DC (zasilanie izolowane)

Rozszerzony zakres napięcia za pomocą urządzeń sprzęgających

Automatyczne dostosowanie do istniejącej pojemności upływu systemu

Zasada pomiaru AMP

Dwa regulowane zakresy odpowiedzi

wyświetlacz LCD

Interfejs RS-485

Monitorowanie połączenia

Automatyczny autotest

Opis produktu

The IRDH265 monitor the insulation resistance of IT3(N)AC, AC/DC and DC systems. IRDH265 monitoruje rezystancję izolacji systemów IT3 (N) AC, AC / DC i DC. The AC systems may include extensive DC supplied loads (eg rectifiers, converters, thyristor-controlled DC drives, see 2.3). Systemy prądu przemiennego mogą obejmować duże obciążenia zasilane prądem stałym (np. Prostowniki, przetworniki, napędy prądu stałego sterowane tyrystorami, patrz 2.3). The devices automatically adjust to the system leakage capacitance. Urządzenia automatycznie dostosowują się do pojemności upływu systemu.

Coupling devices are available to extend the voltage range. Dostępne są urządzenia sprzęgające w celu rozszerzenia zakresu napięcia. The IRDH265 ISOMETER is fitted into a standard plastic casing suitable for DIN rail mounting according to DIN EN 50022 or for screw mounting. IZOMETR IRDH265 jest zamontowany w standardowej obudowie z tworzywa sztucznego odpowiedniej do montażu na szynie DIN zgodnie z DIN EN 50022 lub do montażu śrubowego.

Opis działania

Both ISOMETER are connected between the unearthed system and the equipotential bonding conductor (PE). Oba izometry są podłączone między nieuziemionym systemem a ekwipotencjalnym przewodem łączącym (PE). The setting of the response values and other parameters can be carried out via the function keys. Ustawienie wartości odpowiedzi i innych parametrów można przeprowadzić za pomocą klawiszy funkcyjnych. The parameters are indicated on the LC display and are stored in a non-volatile memory (EEPROM) after setting. Parametry są wskazywane na wyświetlaczu LC i są przechowywane w pamięci nieulotnej (EEPROM) po ustawieniu.

A pulsating AC measuring voltage is superimposed on the system (AMP measuring principle). Pulsujące napięcie pomiarowe prądu przemiennego nakłada się na układ (zasada pomiaru AMP). The measuring pulse consists of positive and negative pulses of the same amplitude. Impuls pomiarowy składa się z dodatnich i ujemnych impulsów o tej samej amplitudzie. The period depends on the respective leakage capacitances and the insulation resistance of the system to be monitored. Okres zależy od odpowiednich pojemności upływowych i rezystancji izolacji monitorowanego systemu. An insulation fault between system and earth closes the measuring circuit. Błąd izolacji między systemem a ziemią zamyka obwód pomiarowy. An electronic evaluation circuit calculates the insulation resistance which is indicated on a LC display or an external ohmmeter after the response time. Elektroniczny obwód obliczeniowy oblicza rezystancję izolacji wskazaną na wyświetlaczu LC lub na zewnętrznym omomierzu po czasie odpowiedzi.
