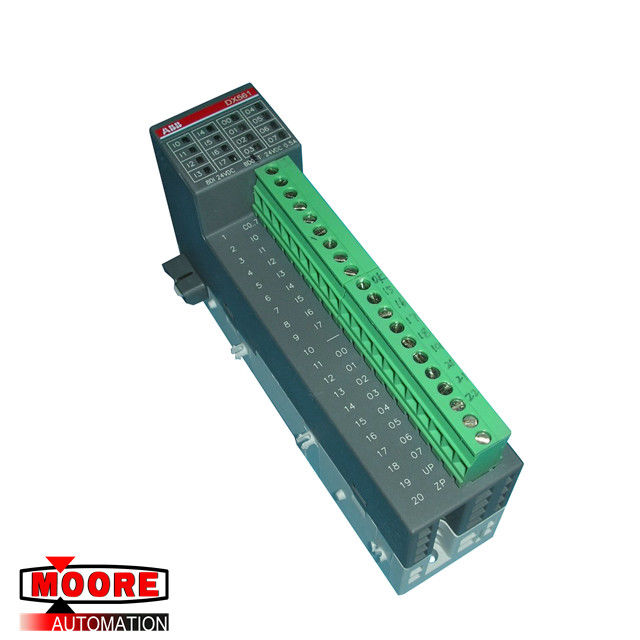

DX561 B2 1TNE968902R2301 Cyfrowy moduł wyjściowy wejściowy 24VDC 0,5A

DX561 B2 1TNE968902R2301 ABB Cyfrowy moduł wejścia / wyjścia 24VDC 0,5A

Szczegóły Produktu

Dane techniczne

Napięcie zasilania procesu UP:

Połączenia: Zacisk 19 dla UP (+24 VDC) i zacisk 20 dla ZP (0 VDC)

Wartość znamionowa: 24 VDC

Current consumption via UP terminal: 5 mA + max. Pobór prądu przez zacisk UP: 5 mA + max. 0.5 A per output 0,5 A na wyjście

Max. Max. Ripple: 5 % Tętnienie: 5%

Prąd rozruchowy: 0,000002 A²s

Ochrona przed odwróconym napięciem: Tak

Rated protection fuse for UP: Recommended; Znamionowy bezpiecznik ochronny dla UP: zalecany; the outputs must be protected by an 3 A fast fuse wyjścia muszą być zabezpieczone szybkim bezpiecznikiem 3 A.

Current consumption from 24 VDC power supply at the L+/UP and M/ZP terminals of the CPU/bus module: Ca. Pobór prądu z zasilacza 24 VDC na zaciskach L + / UP i M / ZP modułu CPU / magistrali: ok. 10 mA 10 mA

Izolacja galwaniczna: Tak, między grupą wejściową i wyjściową a resztą modułu

Liczba kanałów na moduł: 8

Podział kanałów na grupy: 1 grupa na 8 kanałów

Połączenia kanałów I0 do I7: Zaciski 2 do 9

Potencjał odniesienia dla kanałów od I0 do I7: zacisk 1

Indication of the input signals: 1 yellow LED per channel; Wskazanie sygnałów wejściowych: 1 żółta dioda LED na kanał; the LED is ON when the input signal is high (signal 1) dioda LED świeci się, gdy sygnał wejściowy jest wysoki (sygnał 1)

Punkt monitorowania wskaźnika wejściowego: LED jest częścią obwodu wejściowego

Input type according to EN 61131-2: Type 1 source; Typ wejścia zgodnie z EN 61131-2: źródło typu 1; Type 1 sink Zlew typ 1

Input signal range: -24 VDC; Zakres sygnału wejściowego: -24 VDC; +24 VDC +24 VDC

Signal: 0 -5 V...+3 V; Sygnał: 0–5 V ... + 3 V; -3 V...+5 V -3 V ... + 5 V.

Undefined signal: -15 V...+ 5 V; Nieokreślony sygnał: -15 V ... + 5 V; +5 V...+15 V +5 V ... + 15 V.

Signal: 1 -30 V...-15 V; Sygnał: 1–30 V ... - 15 V; +15 V...+30 V +15 V ... + 30 V.

Ripple with signal: 0 -5 V...+3 V; Tętnienie z sygnałem: 0 -5 V ... + 3 V; -3 V...+5 V -3 V ... + 5 V.

Ripple with signal: 1 -30 V...-15 V; Tętnienie z sygnałem: 1–30 V ... - 15 V; +15 V...+30 V +15 V ... + 30 V.

Prąd wejściowy na kanał:

Input voltage +24 V; Napięcie wejściowe +24 V; Typ. Typ. 5 mA 5 mA

Input voltage +5 V; Napięcie wejściowe +5 V; Typ. Typ. 1 mA 1 mA

Input voltage +15 V; Napięcie wejściowe +15 V; > 2.5 mA > 2,5 mA

Input voltage +30 V; Napięcie wejściowe +30 V; < 8 mA <8 mA

Max. Max. permissible leakage current (at 2-wire proximity switches): 1 mA dopuszczalny prąd upływowy (przy 2-przewodowych przełącznikach zbliżeniowych): 1 mA

Input delay (0->1 or 1->0): Typ. Opóźnienie wejściowe (0-> 1 lub 1-> 0): Typ. 8 ms 8 ms

Długość danych wejściowych: 1 bajt

Max. Max. cable length: Shielded 500 m; długość kabla: ekranowany 500 m; Unshielded 300 m Nieekranowany 300 m
