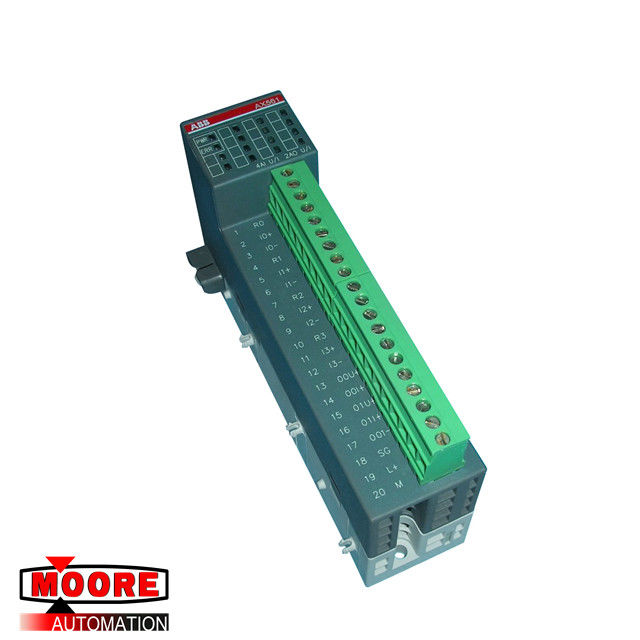

AX561 B2 1TNE968902R1301 ABB Analogowy moduł wejścia / wyjścia
Marka / producent | ABB / SZWECJA |
Numer części |
AX561 B2 |
Alternatywny numer części |
1TNE968902R1301 |
Opis | Moduł wejścia / wyjścia analogowego |
Wymiary | 3,4 cm x 8,5 cm x 13,5 cm |
Waga | 0,12 kg |
Szczegóły Produktu
Dane techniczne
Napięcie zasilania procesu L +
Połączenia: Zacisk 19 dla L + (+24 VDC) i zacisk 20 dla M (0 V);
Wartość znamionowa: 24 VDC;
Pobór prądu przez zacisk L +: 0,14 A + obciążenie wyjściowe;
Prąd rozruchowy (przy uruchomieniu): 0,05 A;
Max. Max. Ripple: 5 %; Tętnienie: 5%;
Ochrona przed odwróconym napięciem: Tak;
Bezpiecznik ochronny dla L +: zalecany;
Pobór prądu z zasilacza 24 VDC na zaciskach UP / L + i ZP / M w
CPU/Bus Module: Ca. Moduł procesora / magistrali: ca. 5 mA; 5 mA;
Izolacja galwaniczna: Nie;
Napięcie udarowe (maks.): 35 VDC przez 0,5 s.
Max. Max. power dissipation within the module: 4.9 W rozpraszanie mocy w module: 4,9 W.
Pozycja montażowa: pozioma lub pionowa
Chłodzenie: Naturalne chłodzenie konwekcyjne nie może być utrudniane przez kanały kablowe lub inne części w szafce rozdzielczej.
Warunki środowiska
24 VDC
Napięcie: 24 V (-15%, +20%)
Ochrona przed odwrotną polaryzacją: Tak
100 VAC
Napięcie: 100 V (-15%, +10%)
Częstotliwość: 50/60 Hz (-6%, +4%)
230 VAC
Napięcie: 230 V (-15%, +10%)
Częstotliwość: 50/60 Hz (-6%, +4%)
Zasilanie szerokopasmowe 100 ... 240 VAC
Napięcie: 100 V ... 240 V (-15%, +10%)
Częstotliwość: 50/60 Hz (-6%, +4%)
Dopuszczalne przerwy w zasilaniu, zgodnie z EN 61131-2
Zasilanie prądem stałym: przerwa <10 ms, czas między 2 przerwami> 1 s, PS2
Zasilanie prądem przemiennym: przerwa <0,5 okresów, czas między 2 przerwami> 1 s
