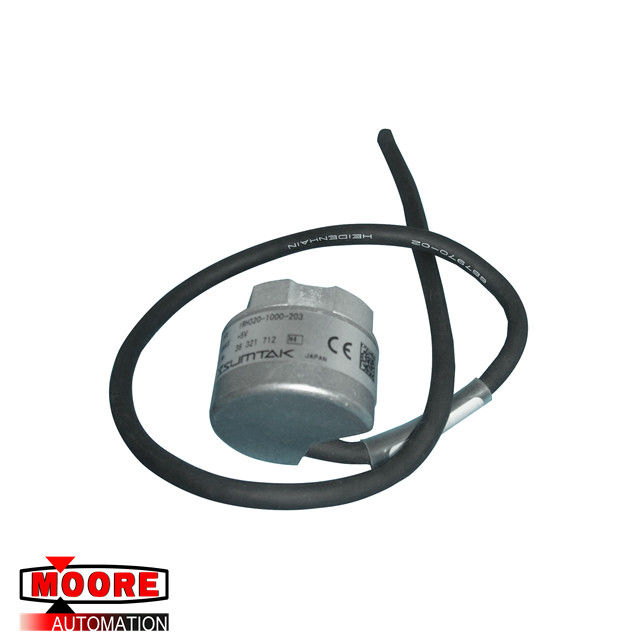

IRH320 1000P / R / 203 SUMTAK ENCODER 5VDC
Marka / producent | SUMTAK / JAPAN |
Numer części |
IRH320 1000P / R / 203 |
Alternatywny numer części |
IRH320 1000P / R / 203 |
Opis | ENKODER |
Wymiary | 6,0 cm x 5,1 cm x 6,1 cm |
Waga | 0,29 kg |
Szczegóły Produktu
Parametry elektryczne
Napięcie zasilania (Vcc): 5 V ± 0,5 V.
Prąd zasilania (bez obciążenia): ≦ 70mA
Typ wyjścia: Sterownik liniowy
Prąd wyjściowy: ± 10mA
Output Voltage: H ≧2.4V; Napięcie wyjściowe: H ≧ 2,4 V; L ≦0.5V L ≦ 0,5 V.
Max. Max. Applied Voltage- Zastosowane napięcie-
Min. Min. Load Resistance- Odporność na obciążenie-
Czas narastania: ≦ 100ns
Czas opadania: ≦ 100ns
Częstotliwość odpowiedzi: 0 ~ 300 kHz
Bypass Kondensator (0 V-FG): 0,22 μF
Bypass Kondensator (Vcc-FG): 0,22 μF
Określić czas sygnałów ABZ, Sygnał wyjściowy nie jest stabilny w 30ms po włączeniu zasilania.
Dokładność fali kwadratowej
~ 5000P / R
X1+X2=0.5T±0.1T; X1 + X2 = 0,5 t ± 0,1 t; X2+X3=0.5T±0.1T; X2 + X3 = 0,5 t ± 0,1 t; Xn≧0.15T (n=1,2,3,4); Xn <0,15 T (n = 1,2,3,4); TM=0.25T±0.1T(=X2) TM = 0,25 T ± 0,1 T (= X2)
Relacja pozycji kanałów A&B i kanału Z jest taka, jaka pozostała.
5001 ~ 10000 P / R (× 2)
X1+X2=0.5P±0.15P; X1 + X2 = 0,5 p ± 0,15 p; X2+X3=0.5P±0.15P; X2 + X3 = 0,5 p ± 0,15 p; Xn≧0.1P (n=1,2,3,4); Xn <0,1P (n = 1,2,3,4); TM=0.25P±0.15P(=X2) TM = 0,25 P ± 0,15 P (= X2)
Position relationship of A&B channels and Z channel are as left. Relacja pozycji kanałów A&B i kanału Z jest taka, jaka pozostała. P=1.0T±0.1T P = 1,0 T ± 0,1 T.
Dokładność sygnału
~ 5000P / R
Błąd skumulowanego kąta: ≦ 0,2T
Błąd podziałki: ± 0,01 T.
Błąd sąsiedniego skoku: ± 0,005 T.
5001 ~ 10000 P / R (× 2)
Błąd skumulowanego kąta: ≦ 0,4 T.
Błąd podziałki: ± 0,1 T.
