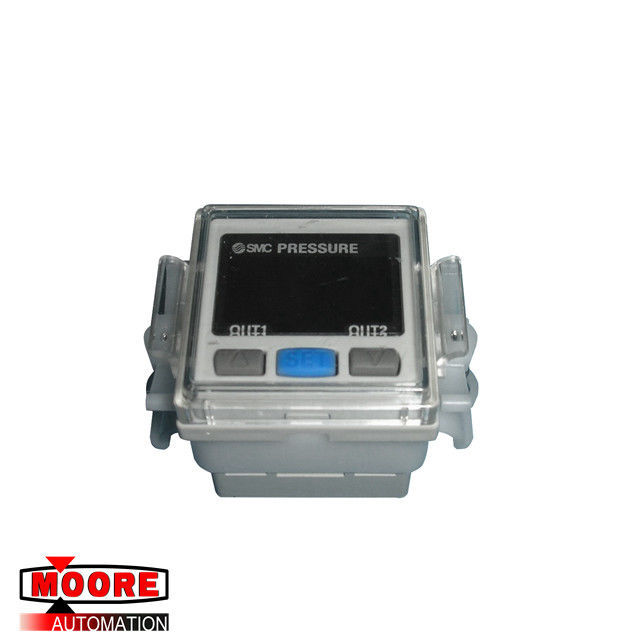

Kontroler czujnika ciśnienia PSE300 SMC
Marka / producent | SMC / USA |
Numer części |
PSE300 |
Alternatywny numer części |
PSE300 |
Opis | Kontroler czujnika ciśnienia |
Wymiary | 6,1 cm x 6,5 cm x 6,2 cm |
Waga | 0,30 kg |
Szczegóły Produktu
Specyfikacja produktu
1 Operate the controller with the specified voltage. 1 Uruchom kontroler z podanym napięciem. Operation with a voltage beyond specifications can cause malfunction or damage of the pressure sensor controller. Praca z napięciem przekraczającym specyfikację może spowodować nieprawidłowe działanie lub uszkodzenie sterownika czujnika ciśnienia. Insufficient supply voltage may not drive a load due to a voltage drop inside the pressure sensor controller. Niewystarczające napięcie zasilania może nie napędzać obciążenia z powodu spadku napięcia w sterowniku czujnika ciśnienia.
Przed użyciem sprawdź napięcie robocze obciążenia.
2 Use the controller within the specified ranges of the measurement flow rate and under the specified operating pressure. 2 Używaj kontrolera w określonych zakresach pomiaru natężenia przepływu i pod określonym ciśnieniem roboczym. Otherwise it can cause damage to the controller and an abnormal measurement. W przeciwnym razie może to spowodować uszkodzenie sterownika i nieprawidłowy pomiar.
3 Do not exceed the specified maximum allowable load. 3 Nie przekraczaj określonego maksymalnego dopuszczalnego obciążenia. Otherwise it can cause damage or shorten the lifetime of the pressure sensor controller. W przeciwnym razie może to spowodować uszkodzenie lub skrócić żywotność kontrolera czujnika ciśnienia.
4 Reserve a space for maintenance. 4 Zarezerwuj miejsce na konserwację. Remember to leave space for maintenance when designing the piping plan. Pamiętaj o pozostawieniu miejsca na konserwację podczas projektowania planu instalacji rurowej.
5 W łączonym zasilaczu prądu stałego należy stosować zasilacz autoryzacyjny UL, który jest zasilaczem klasy 2 opartym na UL1310 lub zasilacz korzysta z transformatora klasy 2 opartego na UL1585.
Specyfikacja wyjściowa
Gdy stosowany jest przewód ołowiany z przewodem zasilającym i wyjściowym SMC (typ ZS-28-A), zastosowane zostaną kolory drutu (brązowy, czarny, biały, szary, niebieski), jak pokazano na schemacie obwodu.
Wyjścia NPN z otwartym kolektorem 2 wyjścia
Max. Max. 30V, 80mA 30 V, 80 mA
Napięcie resztkowe 1 V lub niższe
Wyjście analogowe 1 do 5 V.
Impedancja wyjściowa około 1kΩ
Funkcja automatycznej zmiany biegów
In case the source pressure fluctuates too much, the controller may not be able to operate normally. W przypadku zbyt dużego wahania ciśnienia źródła sterownik może nie być w stanie normalnie pracować. Auto shift is provided to compensate for the fluctuation of the source pressure. Automatyczne przesunięcie ma na celu kompensację wahań ciśnienia źródłowego.
Podczas gdy zmierzone ciśnienie staje się standardową wartością ciśnienia po otrzymaniu wejścia automatycznego przesunięcia, ta funkcja poprawia ustawioną wartość przełączników.
Z funkcją Auto Shift
Ustaw automatyczną zmianę biegów jako Lo w momencie zmiany źródła ciśnienia, aby zapamiętać zmianę ciśnienia i skorygować ustawioną wartość ciśnienia, aby pojawiła się właściwa decyzja.
Warunki i wyjaśnienia dotyczące funkcji automatycznej zmiany biegów
1 Utrzymuj stałe ciśnienie przez 5 ms lub więcej od sygnału zamknięcia wejścia automatycznego przesunięcia.
2 Na wejściu automatycznego przesunięcia ciśnienie w tym czasie jest zapamiętywane jako [C_5] jako wartość skorygowana, a przełącznik działa z wartością, która zastosowała wartość kompensacji do wartości ustawienia.
Wyświetlacz wskazuje [ooo] przez około 1 sekundę.
3 Przełącznik ustawiony jako tryb automatycznej zmiany biegów w momencie początkowego ustawienia działa z wartością, która zastosowała poprawioną wartość [C_5] do wartości ustawienia:
