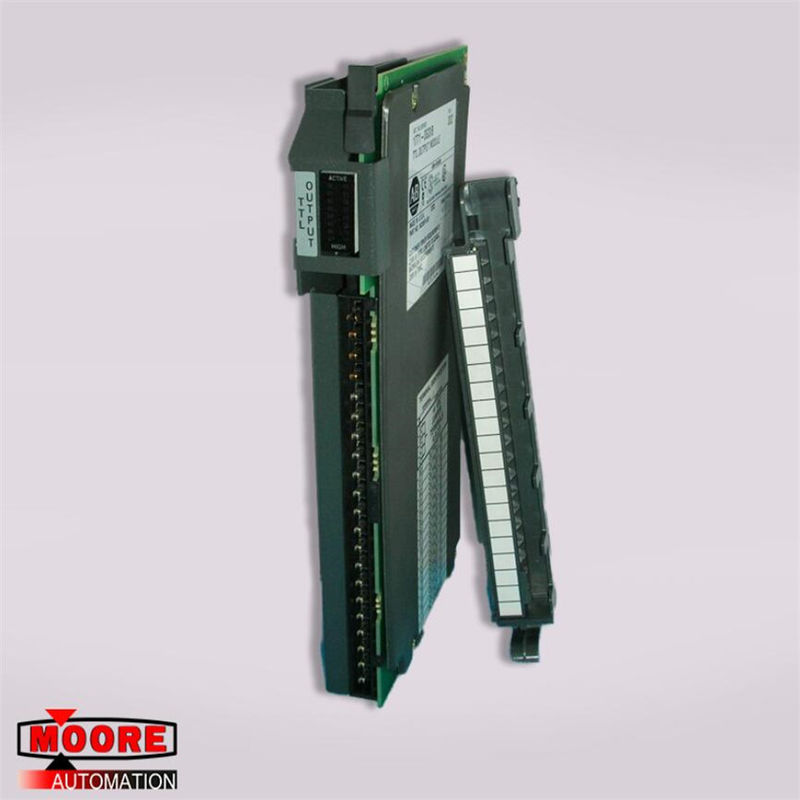

1771-OGD / B 1771-WH Moduł wyjściowy Allen Bradley TTL 1771 I / O Series
Specyfikacja produktu
Marka / producent | Allen Bradley/USA |
Numer części |
1771-OGD / B 1771-WH |
Alternatywny numer części | 1771-OGD / B 1771-WH |
Opis |
moduł wyjściowy |
Wymiary | 2,5 cm x 15,2 cm x 25,4 cm |
Waga | 0,50 kg |
Szczegóły Produktu
Wyjścia na moduł: 16 nieizolowanych
Lokalizacja modułu: obudowa 1771-A1B do 1771-A4B we / wy (nie należy używać tego modułu z obudową we / wy 1771-A4)
Napięcie zasilania użytkownika: 10… 60 V prądu stałego
Napięcie, stan wyjściowy, nom: 48V dc
Prąd znamionowy (patrz Krzywa znamionowa): 2 A na rezystancję wyjściową, nie może przekraczać 8 A na moduł 0,2 A na wyjściową funkcję pilota
Surge current, max: 4 A per output for 10 ms, repeatable every 2 s; Prąd udarowy, maks .: 4 A na wyjście przez 10 ms, powtarzalny co 2 s; 25 A per output for 10 ms, repeatable every 2 s 25 A na wyjście przez 10 ms, powtarzalne co 2 s
Prąd obciążenia, min .: 2,5 mA
Spadek napięcia w stanie włączenia (przy prądzie znamionowym), maks .: 1,5 V prądu stałego
Prąd upływu poza stanem, maks .: 0,5 mA
Opóźnienie sygnału wyjściowego, maks
Wyłączony do 0,1 ms
Włączone do 0,2 ms
Strata mocy, maks .: 15,6 W.
Rozpraszanie ciepła, maks .: 53,3 BTU / godz
Napięcie izolacji (wytrzymałość na napięcie ciągłe): 60 V (ciągły), podstawowy typ izolacji Testowany przy 1000 V prądu przemiennego przez 60 s, I / O do systemu
Prąd płyty montażowej, maks .: 400 mA przy 5 V prądu stałego
Conductors wire size:0.34…2.5 mm2(22…14 AWG) solid or stranded copper wire rated; Rozmiar drutu żył: 0,34… 2,5 mm2 (22… 14 AWG) drut miedziany lub skrętka o nominalnej wartości; at 120 °C (248 °F) or higher; w temperaturze 120 ° C (248 ° F) lub wyższej; 1.2 mm (3/64 in.) insulation max; Izolacja maks. 1,2 mm (3/64 cala); 2 - on signal ports 2 - na portach sygnałowych
Kod temperatury, IEC: T3
Kod temperatury, Ameryka Północna: T3C
Field wiring arm: 1771-WH; Ramię oprzewodowania: 1771-WH; 1771-WHF (3 A fused); 1771-WHF (z bezpiecznikiem 3 A); 1771-WHFB (1.5 A fused) 1771-WHFB (z bezpiecznikiem 1,5 A)
Moment dokręcenia ramienia okablowania polowego: 1,0 Nm (9 funt-cal)
Keying: Between 10 and 12; Kluczowanie: od 10 do 12; Between 22 and 24 Między 22 a 24
Temperatura podczas pracy: IEC 60068-2-2 (Test Bd, Działanie suchego ciepła), IEC 60068-2-14 (Test Nb, Operacyjny szok termiczny): 0… 60 ° C (32… 140 ° F)
