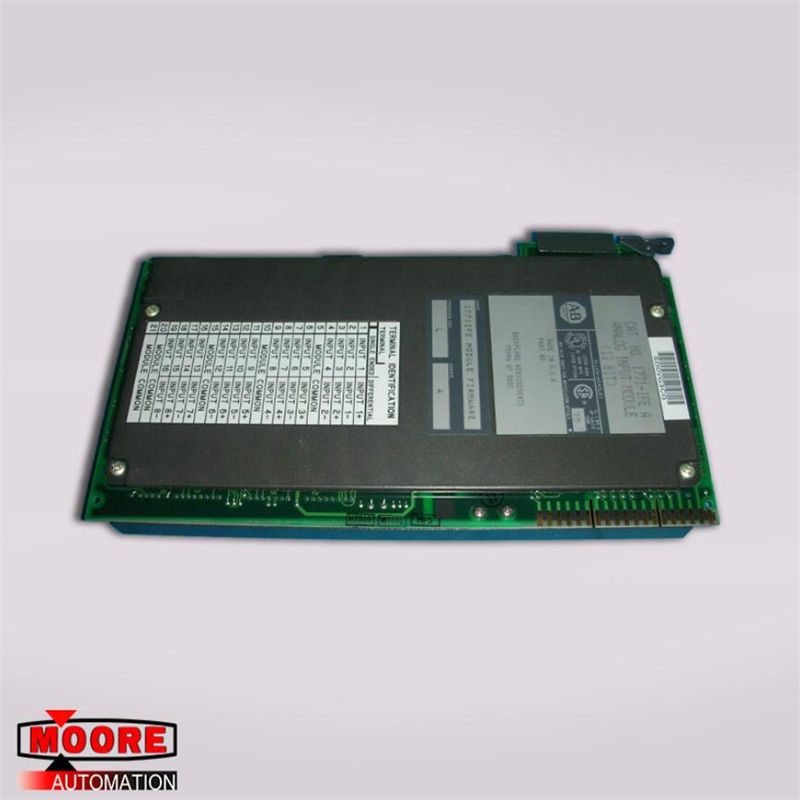

1771-IFE A 1771-IFEA Moduł wejścia analogowego Allen Bradley 12 BIT
Specyfikacja produktu
Marka / producent | Allen Bradley/USA |
Numer części |
1771-IFEA |
Alternatywny numer części | 1771-IFEA |
Opis |
moduł wejścia analogowego |
Wymiary | 15,2 cm x 5,1 cm x 27,9 cm |
Waga | 0,60 kg |
Szczegóły Produktu
The Analog input module is an intelligent block transfer module that interfaces analog input signals with any AB programmable controllers that have block transfer capability. Analogowy moduł wejściowy jest inteligentnym modułem przenoszenia bloku, który łączy analogowe sygnały wejściowe z dowolnymi programowalnymi sterownikami AB, które mają zdolność przenoszenia bloku. Block transfer programming moves input data words from the module's memory to a designated area in the processor data table in a single scan. Programowanie transferu bloków przenosi słowa danych wejściowych z pamięci modułu do wyznaczonego obszaru w tabeli danych procesora za jednym razem. It also moves configuration words from the processor data table to module memory. Przenosi także słowa konfiguracji z tabeli danych procesora do pamięci modułu.
The input module is a single-slot module and requires no external power supply. Moduł wejściowy jest modułem z jednym gniazdem i nie wymaga zewnętrznego zasilania. (If using passive transducers for input, the user must supply loop power.) After scanning the analog inputs, the input data is converted to a specified data type in a digital format to be transferred to the processor's data table on request. (W przypadku korzystania z pasywnych przetworników do wprowadzania danych, użytkownik musi dostarczyć zasilanie pętli.) Po zeskanowaniu wejść analogowych dane wejściowe są konwertowane na określony typ danych w formacie cyfrowym, który na żądanie jest przesyłany do tabeli danych procesora. The block transfer mode is disabled until this input scan is complete. Tryb przesyłania bloków jest wyłączony do momentu zakończenia skanowania wejściowego. Consequently, the minimum interval between block transfer reads is the same as the total input update time for each analog input module. W konsekwencji minimalny odstęp między odczytami transferu bloku jest taki sam, jak całkowity czas aktualizacji wejścia dla każdego modułu wejścia analogowego.
The Analog input module senses up to 16 single-ended or 8 differential analog inputs and converts them to a proportional four-digit BCD or twelve-bit binary value. Moduł wejścia analogowego wykrywa do 16 pojedynczych lub 8 różnicowych wejść analogowych i konwertuje je na proporcjonalną czterocyfrową wartość BCD lub dwunastobitową wartość binarną. You can select from five voltage or three current input ranges. Możesz wybrać jeden z pięciu zakresów wejściowych napięcia lub trzech prądów. Each input can be configured as a current or voltage input with internal jumpers. Każde wejście można skonfigurować jako wejście prądowe lub napięciowe z wewnętrznymi zworkami.
Funkcje tego modułu obejmują:
16 pojedynczych lub 8 różnicowych wejść na jednej karcie
Zakresy wejściowe wybierane przez program użytkownika dla poszczególnych kanałów (Tabela 1.A)
Wybieralne próbkowanie w czasie rzeczywistym
Możliwość wyboru skalowania do jednostek inżynierskich
Do wyboru filtrowanie cyfrowe
Format danych do wyboru
