Marka / producent | Siemens / NIEMCY |
Numer części | 6ES7288-2DT08-0AA0 |
Alternatywny numer części | 6ES7288-2DT08-0AA0 |

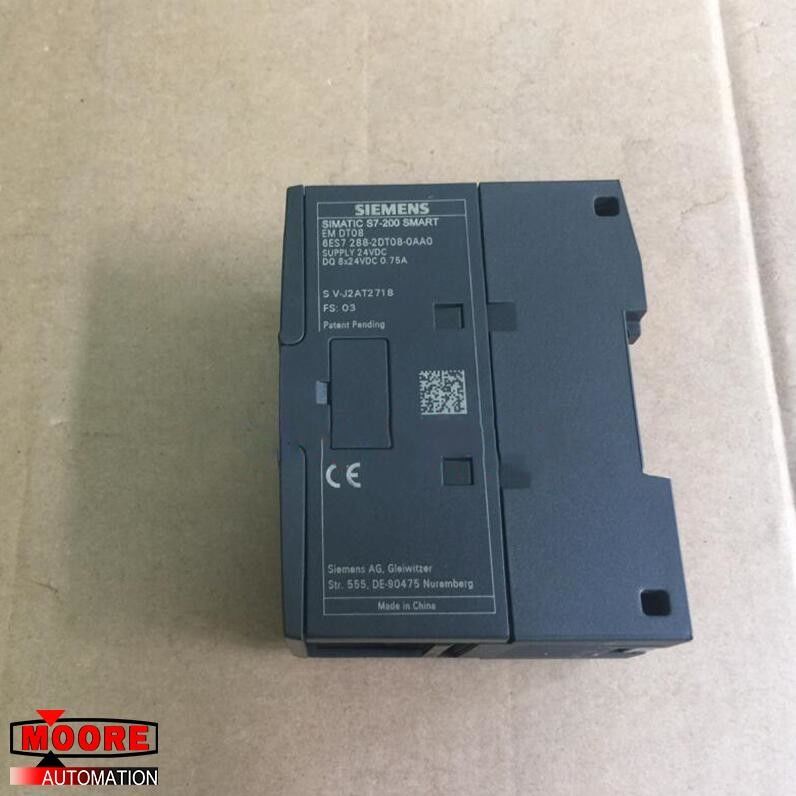

Opis | SIMATIC S7-200 SMART EM DT08 |
Wymiary | WHD 45 * 100 * 81 mm |
Waga | 0,15 kg |
Szczegóły Produktu
SIMATIC S7-200 SMART, Wyjście cyfrowe SM DT08, 8 DO, 24 V DC, Tranzystor 0,75A
Napięcie zasilania:
dopuszczalny zakres, dolna granica (prąd stały) 20,4 V.
dopuszczalny zakres, górna granica (prąd stały) 28,8 V.
Prąd wejściowy:
from backplane bus 5 V DC, typ.--95 mA; z magistrali montażowej 5 V DC, typ. - 95 mA; 5 V DC from the CPU module 5 V DC od modułu CPU
Wyjścia cyfrowe
Liczba wyjść cyfrowych 8 w grupach po 2
Tonący nr
Źródło prądu Tak
Zabezpieczenie zwarciowe nr
Sterowanie wejściem cyfrowym Tak
Zdolność przełączania wyjść:
with resistive load, max. z obciążeniem rezystancyjnym, max. 0.75 A 0,75 A
on lamp load, max. przy obciążeniu lampy, max. 5 W 5 W.
Napięcie wyjściowe:
Wartość znamionowa (prąd stały) 24 V.
for signal "0", max. dla sygnału „0”, maks. 0.1 V 0,1 V.
for signal "1", min. dla sygnału „1”, min. 20 V DC 20 V DC
Prąd wyjściowy:
dla sygnału „1” wartość znamionowa 0,75 A
for signal "1" permissible range, max. dla sygnału „1” dopuszczalny zakres, max. 0.75 A 0,75 A
for signal "1" permissible range for 0 to 40 °C, max. dla sygnału „1” dopuszczalny zakres dla 0 do 40 ° C, maks. 750 mA 750 mA
for signal "0" residual current, max. dla prądu zerowego dla sygnału „0”, max. 10 µA 10 µA
Opóźnienie wyjściowe z obciążeniem rezystancyjnym:
"0" to "1", max. „0” do „1”, maks. 50 µs 50 µs
"1" to "0", max. „1” do „0”, maks. 200 µs 200 µs
Równoległe przełączanie dwóch wyjść:
dla łączy logicznych Tak
za podwyższenie wartości Tak
do redundantnego sterowania obciążeniem Tak
Całkowity prąd wyjść (na grupę):
all mounting positions-up to 40℃, max. wszystkie pozycje montażu - do 40 ℃, maks. 3 A 3 A
horizontal installation-up to 50℃, max. montaż poziomy - do 50 ℃, maks. 3 A 3 A
vertical installation-up to 40℃, max. montaż pionowy do 40 ℃, max. 3 A 3 A
all other mounting positions-up to 40 °C, max. wszystkie inne pozycje montażowe - do 40 ° C, max. 3 A 3 A
Cable length: shielded, max. Długość kabla: ekranowany, maks. 500 m; 500 m; unshielded, max. nieekranowany, max. 150 m 150 m
Dioda sygnalizacyjna diagnostyki: status wyjść Tak
Potential separation digital outputs: between the channels Yes; Wyjścia cyfrowe separacji potencjałów: między kanałami Tak; Optocoupler Transoptor
Test izolacji na 500 V AC przez 1 minutę
