| Miejsce pochodzenia | Niemcy |
| Nazwa handlowa | Siemens |
| Orzecznictwo | CO.CQ |
| Numer modelu | 6GK1503-3CB00 |
| Marka / producent | Siemens / NIEMCY |
| Numer części | 6GK1503-3CB00 |
| Alternatywny numer części | 6GK1503-3CB00 |

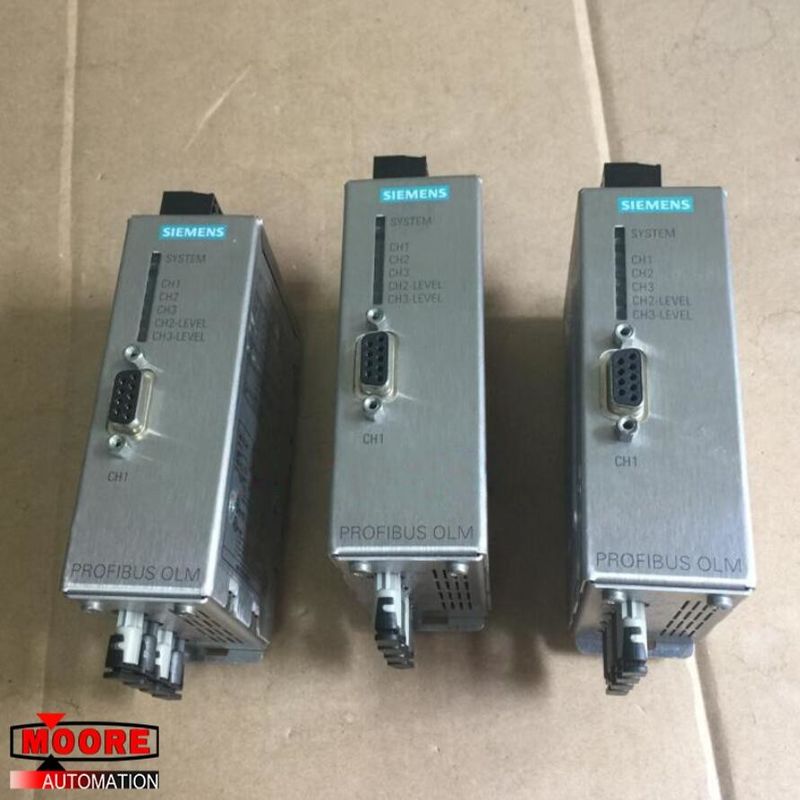

| Opis | PROFIBUS OLM |
| Wymiary | WHD 39,5 * 112 * 74,5 mm |
| Waga | 0,34 kg |
Szczegóły Produktu
PROFIBUS OLM/G12 V4.0 OPTICAL LINK MODULE W. 1 RS485 AND 2 GLASS-FOC-INTERFACES (4 BFOC-SOCKETS) FOR STANDARD DISTANCES UP TO 2850 M, WITH WITH SIGNAL. MODUŁ ŁĄCZA OPTYCZNEGO PROFIBUS OLM / G12 V4.0 W. 1 RS485 I 2 INTERFEJSY SZKLANE-FOC (4 GNIAZDA BFOC) DO ODLEGŁOŚCI STANDARDOWYCH DO 2850 M, Z SYGNAŁEM. CONTACT AND MEASURING OUTPUT KONTAKT I WYJŚCIE POMIAROWE
Szybkość transferu / z PROFIBUS: 9,6 kbit / s ... 12 Mbit / s
Szybkość transferu / z PROFIBUS: PA 45,45 kbit / s
Liczba połączeń elektrycznych / optycznych / dla elementów sieci lub urządzeń końcowych / maksymalnie 3
Liczba połączeń elektrycznych:
dla elementów sieci lub urządzeń końcowych 1
do urządzenia pomiarowego 1 1
do sygnalizacji kontaktu 1
do zasilania 1
do rezerwowego zasilania 1
Rodzaj połączenia elektrycznego:
do elementów sieci lub urządzeń końcowych 9-pinowe gniazdo Sub-D
do urządzenia pomiarowego 2-biegunowa listwa zaciskowa
do zasilania i styku sygnalizacyjnego 5-biegunowy blok zacisków
Liczba interfejsów optycznych / dla kabla światłowodowego 2
Projekt interfejsu optycznego / dla portu BFOC kabla światłowodowego
Dane optyczne:
Współczynnik tłumienia / łącza transmisyjnego FOC:
dla szklanego FOC z 50/125 µm / przy 3 dB / km / maksymalnie 10 dB
dla szklanego FOC o 62,5 / 125 µm / przy 3,5 dB / km / maksymalnie 12 dB
opóźnienie propagacji [bit] 6,5 bit
Łączna moc optyczna w odniesieniu do 1 mW:
dla szklanego FOC o 50/125 µm / przy 3 dB / km -16 dB
dla szklanego FOC o 62,5 / 125 µm / przy 3,5 dB / km -13 dB
Czułość optyczna odnosząca się do 1 mW:
dla szklanego FOC o 50/125 µm / przy 3 dB / km -28 dB
dla szklanego FOC o 62,5 / 125 µm / przy 3,5 dB / km -28 dB
Długość fali:
dla szklanego FOC z 50/125 µm / kompatybilny z interfejsem / przy 3 dB / km 860 nm
dla szklanego FOC o 62,5 / 125 µm / kompatybilny z interfejsem / przy 3,5 dB / km 860 nm
Długość kabla:
dla szklanego FOC o 50/125 µm / przy 3 dB / km / maksymalnie 3 km
dla szklanego FOC o 62,5 / 125 µm / przy 3,5 dB / km / maksymalnie 3 km
Sygnały wejścia / wyjścia:
Napięcie robocze / styków sygnalizacyjnych / przy DC / Wartość znamionowa 24 V.
Prąd pracy / styków sygnalizacyjnych / przy DC / maksymalnie 0,1 A.
