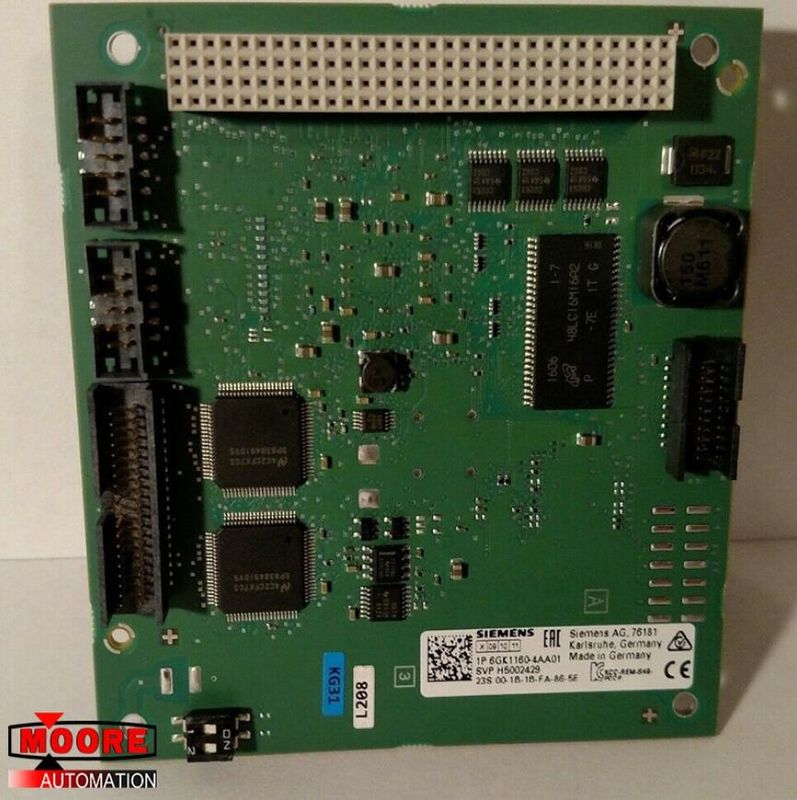

6GK1160-4AA01 6GK1 160-4AA01 Karta komunikacyjna Siemens

Szczegóły Produktu

Communications processor CP 1604 PC/104 plus card (32 bit; 33/66M Hz; 3.3/5 V) with ASIC ERTEC 400 for connection to PROFINET IO with 4-port real-time switch via Development kit DK-16XX PN IO; Procesor komunikacyjny CP 1604 PC / 104 plus karta (32 bity; 33 / 66M Hz; 3,3 / 5 V) z ASIC ERTEC 400 do połączenia z PROFINET IO z 4-portowym przełącznikiem czasu rzeczywistego za pośrednictwem zestawu uruchomieniowego DK-16XX PN IO; NCM PC. NCM PC.

Szybkość transferu: 100 Mbit / s

Interfejsy

Number of electrical connections: at the 1st interface / acc. Liczba połączeń elektrycznych: na 1. interfejsie / acc. to Industrial Ethernet 4; do przemysłowego Ethernetu 4; for power supply 1 do zasilania 1

Rodzaj połączenia elektrycznego:

at the 1st interface / acc. na 1. interfejsie / acc. to Industrial Ethernet RJ45 port via connection board do przemysłowego portu RJ45 Ethernet poprzez płytkę przyłączeniową

do zasilania 4-biegunowy blok zacisków poprzez płytkę zasilacza

Napięcie zasilania, pobór prądu, utrata mocy:

Rodzaj napięcia / napięcia zasilania DC

Rodzaj zasilania napięciem / opcjonalne zasilanie zewnętrzne Tak

Napięcie zasilania:

1 / z magistrali montażowej 5 V.

zewnętrzne 5 V.

Zwróć uwagę na opcjonalne zewnętrzne źródło zasilania i zewnętrzne napięcie zasilania na przemian za pośrednictwem płyty zasilacza (opcjonalne akcesorium)

Względna tolerancja symetryczna / przy DC: przy 5 V 5%

Pobór prądu:

1 / z magistrali montażowej / przy DC / maksymalnie 0,8 A.

od zewnętrznego napięcia zasilania / przy DC / przy 24 V / maksymalnie 0,3 A.

Strata mocy [W] 4 W.

Strata mocy [W] / w trybie przełączania / maksymalnie 4,1 W.

Dane wydajności / komunikacja PROFINET / jako sterownik PN IO:

Oprogramowanie / do komunikacji PROFINET IO / wymagane Nie

Liczba urządzeń PN IO / w kontrolerze PROFINET IO / użyteczny / ogółem 128

Liczba urządzeń PN IO IRT / na kontrolerze PROFINET IO / użyteczny 64

Ilość danych:

jako dane użytkownika dla zmiennych wejściowych / jako sterownik PROFINET IO / maksymalnie 8192 bajtów

jako dane użytkownika dla zmiennych wejściowych / jako sterownik PROFINET IO / maksymalnie 8192 bajtów

jako dane użytkownika dla zmiennych wejściowych na urządzenie PN IO / jako sterownik PROFINET IO / maksymalnie 1430 bajtów

jako dane użytkownika dla zmiennych wyjściowych na urządzenie PN IO / jako sterownik PROFINET IO / maksymalnie 1430 bajtów
