1747-DCM
Moduł komunikacji bezpośredniej, numer katalogowy 1747 – DCM, służy do połączenia stałego programowalnego sterownika SLC 500 z obudową rozszerzającą lub dowolnego modułowego sterownika programowalnego SLC 500 do nadrzędnego sterownika programowalnego Allen – Bradley za pośrednictwem łącza RIO, zapewniając w ten sposób rozproszony system przetwarzania . DCM zajmuje jedno gniazdo w dowolnej obudowie SLC 500.
Moduł komunikacji bezpośredniej to adapter RIO (Remote I / O) z rodziny SLC 500. Umożliwia procesorom nadzorczym, takim jak PLC – 5s i rozproszonym procesorom SLC – 500 rezydującym na łączu komunikacyjnym RIO Allen – Bradley, przesyłanie danych między sobą. DCM pojawia się jako adapter RIO do: • procesora PLC ze zintegrowanym skanerem RIO na łączu komunikacyjnym RIO • skanera RIO, nr katalogowy 1771 – SN lub 1747 – SN na łączu RIO
Informacje są przesyłane między skanerem RIO a DCM przy każdym skanowaniu RIO. Transmisje RIO są asynchroniczne do skanowania procesora. Ważne: DCM zapewnia integralność słów dla wszystkich słów przesyłanych za pośrednictwem płyty montażowej SLC. DCM komunikuje się z nadrzędnymi sterownikami PLC lub SLC za pomocą skanerów RIO, tak jakby były one adresowane do szafy logicznej. Jednak DCM nie skanuje We / Wy w lokalnej obudowie We / Wy, a raczej przekazuje dane nadzorcze do rozproszonego procesora SLC.

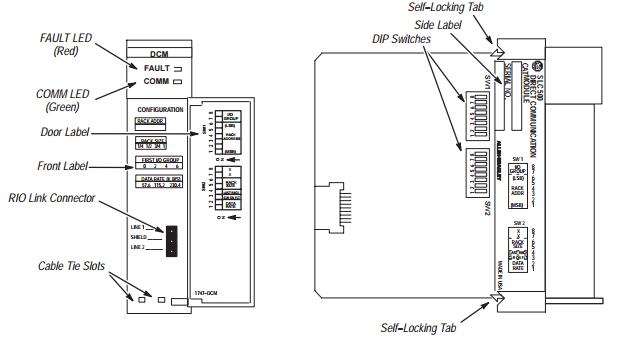

W DCM dane wyjściowe z tabeli obrazów wyjściowych SLC są wejściami do tabeli obrazów wejściowych procesora nadzorczego. Podobnie dane wyjściowe z tabeli obrazów wyjściowych procesora nadzorującego są danymi wejściowymi do tabeli obrazów wejściowych SLC. Poniższy schemat przedstawia przepływ komunikacji między skanerem RIO a DCM.
