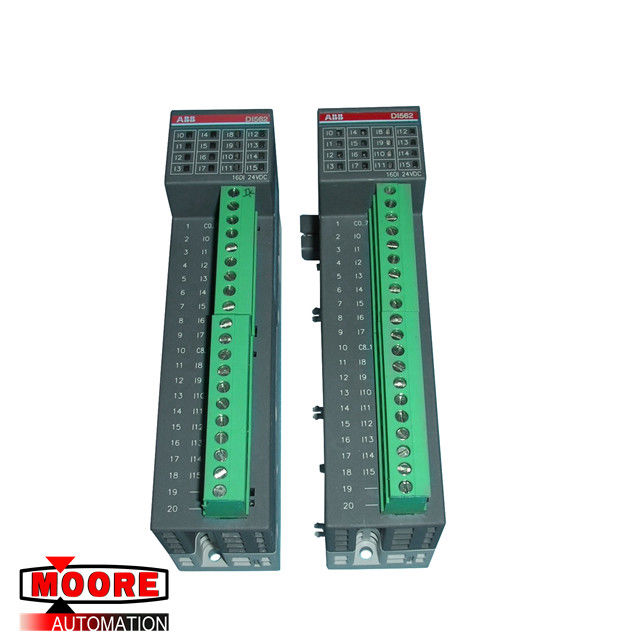

DI562 A2 1TNE968902R2102 Moduł wejścia cyfrowego ABB
Marka / producent | ABB / SZWECJA |
Numer części |
DI562 A2 |
Alternatywny numer części |
1TNE968902R2102 |
Opis | Moduł wejść cyfrowych |
Wymiary | 3,4 cm x 8,5 cm x 13,5 cm |
Waga | 0,115 kg |
Szczegóły Produktu
Dane techniczne
Izolacja galwaniczna: Tak, między grupami wejść a resztą modułu
Grupy izolowane: 2 (8 kanałów na grupę)
Current consumption from 24 VDC power supply at the L+/UP and M/ZP terminals of the CPU/bus module: Ca. Pobór prądu z zasilacza 24 VDC na zaciskach L + / UP i M / ZP modułu CPU / magistrali: ok. 10 mA 10 mA
Max. Max. power dissipation within the module: 3.2 W rozpraszanie mocy w module: 3,2 W.
Weight: Ca. Waga: ok. 115 g 115 g
Pozycja montażowa: pozioma lub pionowa
Chłodzenie: Naturalne chłodzenie konwekcyjne nie może być utrudniane przez kanały kablowe lub inne części w szafce rozdzielczej.
Liczba kanałów na moduł: 16 wejść (24 VDC / 24 VAC)
Podział kanałów na grupy: 2 (8 kanałów na grupę)
Połączenia kanałów I0 do I7: Zaciski 2 do 9
Połączenia kanałów I8 do I15: Zaciski 11 do 18
Potencjał odniesienia dla kanałów od I0 do I7: Zacisk 1 (dodatni lub ujemny biegun procesu
napięcie zasilania, nazwa sygnału C0..7)
Potencjał odniesienia dla kanałów od I8 do I15: Zacisk 10 (biegun dodatni lub ujemny napięcia zasilania procesu, nazwa sygnału C8..15)
Indication of the input signals: 1 yellow LED per channel; Wskazanie sygnałów wejściowych: 1 żółta dioda LED na kanał; the LED is ON when the input signal is high (signal 1). dioda LED świeci, gdy sygnał wejściowy jest wysoki (sygnał 1). The module is powered through the I/O bus Moduł jest zasilany przez magistralę we / wy
Punkt monitorowania wskaźnika wejściowego: LED jest częścią obwodu wejściowego
Warunki środowiska
Temperatura
Operating: 0 °C...+60 °C (horizontal mounting of modules); Podczas pracy: 0 ° C ... + 60 ° C (poziomy montaż modułów); 0 °C...+40 °C (vertical mounting of modules and output load reduced to 50 % per group) 0 ° C ... + 40 ° C (montaż pionowy modułów i obciążenie wyjściowe zmniejszone do 50% na grupę)
Przechowywanie: -40 ° C ... + 70 ° C
Transport: -40 ° C ... + 70 ° C
Humidity: Max. Wilgotność: maks. 95 %, without condensation 95% bez kondensacji
Ciśnienie powietrza:
Praca> 800 hPa / <2000 m
Magazynowanie> 660 hPa / <3500 m
