1784-PKTS
Jak działa karta 1784-KTx

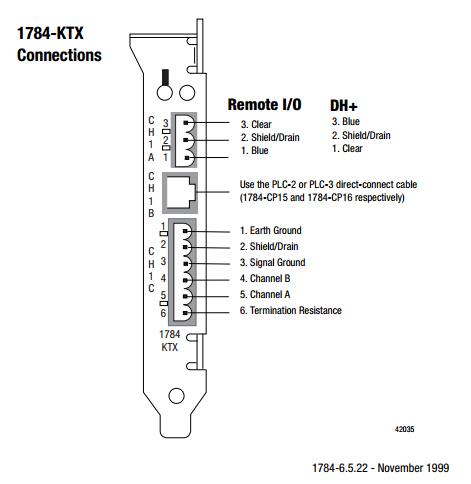

Karty 1784-KTX i -KTXD: • komunikują się z węzłami w sieciach Data Highway, w tym PLC-2®, PLC-3®, oraz w sieciach Data Highway Plus, w tym PLC-5® i procesorach SLC 5/04, oraz Procesory SLC 5/01 ™, SLC5 / 02 i SLC 5/03 (tylko przez 1784KA5) • komunikują się z procesorami SLC ™ w sieciach DH-485 • działają jak zdalny skaner we / wy Karta 1784-KTS działa tylko jako zdalny skaner we / wy. 1784-KTx wykonuje transmisję danych, zarządzanie i diagnostykę sieci lokalnej. Interfejs do procesora hosta jest prowadzony przez rezydującą na płycie podwójną pamięć. Oprogramowanie interfejsu AB (w tym RSLogix przez RSLinx, AI, 6200 i INTERCHANGE) zarządza transmisją i odbiorem danych za pomocą pamięci z dwoma portami. Pamiętaj, aby ustawić podstawowy adres pamięci na karcie KTx, aby nie zakłócał wybranych adresów innych kart rozszerzeń w komputerze. Na kartach dwukanałowych ustaw dwa adresy. Ważne: chociaż 1784-KTXD ma dwa kanały, nie można użyć karty do bezpośredniego mostkowania między dwiema sieciami.

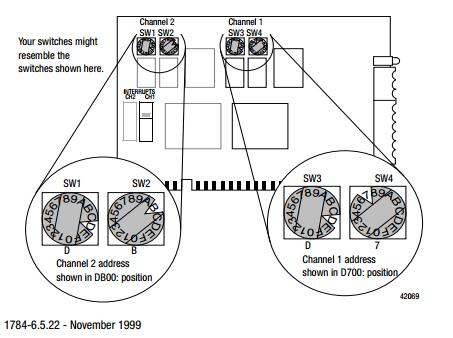

Konfigurowanie sprzętu karty Przed zainstalowaniem karty KTx w komputerze należy ustawić: • adres pamięci podstawowej - adresy fizyczne karty dla obszaru pamięci rozszerzenia pamięci systemowej procesora hosta, co umożliwia karcie KTx i komputerowi hostowi wymiana danych przez interfejs podwójnego portu • ustawienie przerwania karty Wybierz lokalizację adresu pamięci podstawowej Komputer główny i karta KTx wymieniają dane przez interfejs podwójnego portu. Interfejs podwójnego portu wymaga 4 KB pamięci (2 KB w przypadku podwójnego portu i 2 KB w pozostałej części interfejsu). Zaczyna się od określonej lokalizacji adresu pamięci podstawowej. Musisz wybrać obszar, w którym dostępny jest co najmniej 4 kB pamięci. Jeśli masz MS-DOS 6.0 lub nowszy, użyj opcji pamięci w Diagnostyce Microsoft (MSD), aby zidentyfikować dostępną pamięć.
Wybierz ustawienie Przerwania Ważne: Jeśli chcesz używać KTx jako zdalnego skanera we / wy w systemie SoftLogix5, musisz ustawić przerwanie dla kanału skanera Ważne: Wybierając ustawienia konfiguracji, sprawdź, czy nie występują konflikty z innymi kartami interfejsu i systemem pamięć. W przypadku konfliktu system nie będzie działał poprawnie. Aby uniknąć konfliktu, wybierz unikalne ustawienie przerwania dla każdego kanału. Jeśli inna karta już korzysta z domyślnego przerwania kanału, musisz wybrać nowe przerwanie dla kanału.
